Вузол модуляції багатофункціонального перетворювача напруги

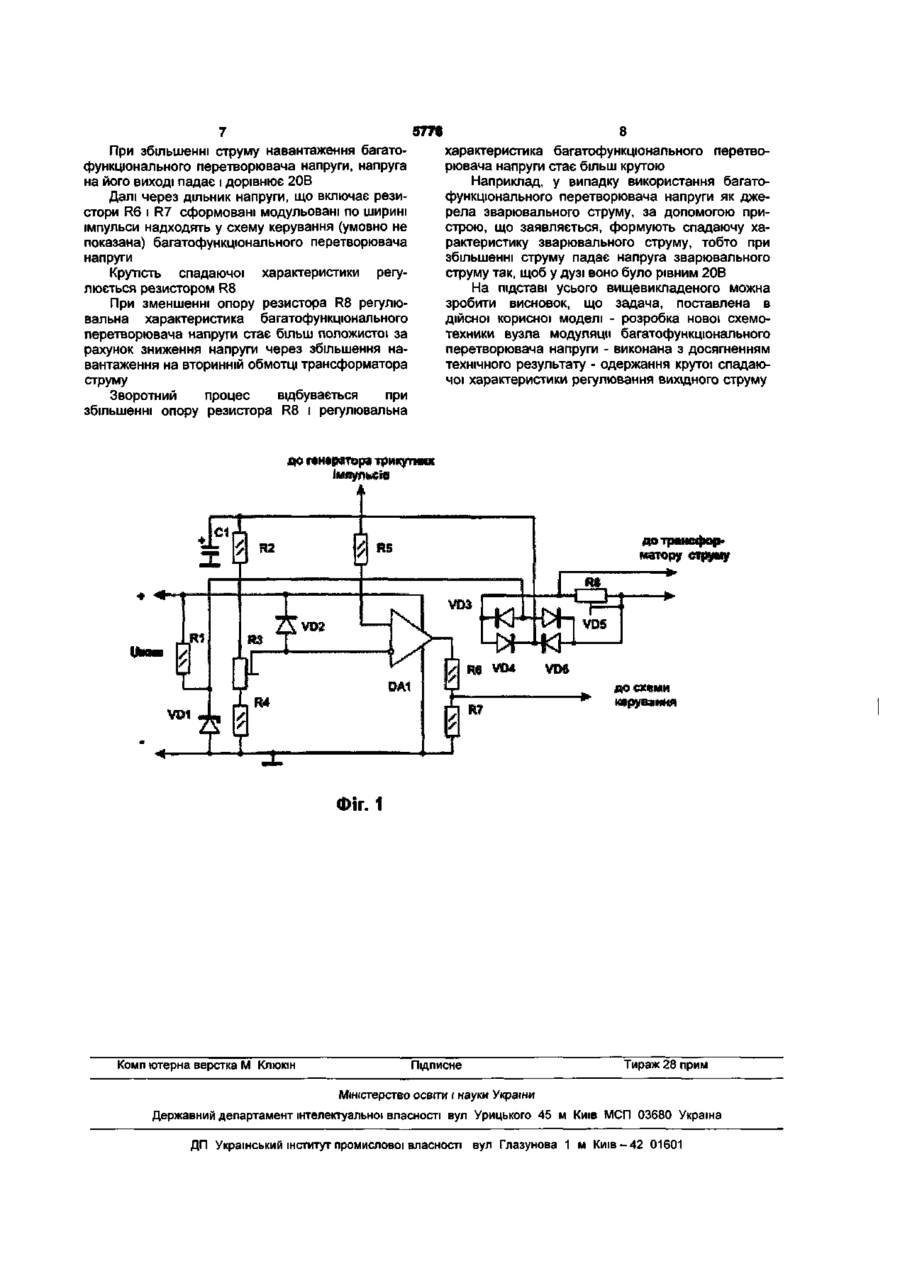

Вузол модуляції багатофункціонального перетворювача напруги, який містить широтноімпульсний модулятор і перетворювач зворотного зв'язку, функції яких сполучені й обидва ці пристрої реалізовані на одному операційному підсилювачі, включеному за схемою компаратора, причому на прямому вході компаратора присутні сигнали трикутної форми, а інверсний вхід компаратора з'єднаний із движком потенціометра, включеного в ланцюг першого резистивного подільника, а вихід компаратора підключений до другого резистивного подільника, крім того, пристрій містить випрямляч напруги зворотного Корисна модель відноситься до області електротехніки, зокрема до пристроїв перетворення параметрів електричної енергії і може бути використана для створення багатофункціональних перетворювачів напруги Відомий «Імпульсний стабілізатор постійної напруги» [ а с СРСР № 1067486, МПК - З G05F 1/56, БИ - 2 - 84р ], що містить двотактний регульований перетворювач із силовим трансформатором, через ВИХІДНІ випрямляч і фільтр зв'язаний з вихідними виводами, формирувач імпульсів, виходами з'єднаний з керуючими входами перетворювача, а входами через повторювач імпульсів і безпосередньо - з виходом тригера, перший вхід якого з'єднаний з виходом ШІМ, один із входів якого через формирувач пилкоподібної напруги зв'язаний з виходом генератора, що задає, інший вхід ШІМ з'єднаний з виходом підсилювача зворотного зв'язку, входи якого підключені до вихідних виводів і джерела опорної напруги ВІДПОВІДНО, при цьому в стабілізатор уведені додатковий випрямляч з RC - фільтром, підключений до вихідної обмотки силового трансформатора і з'єднаний з першим входом елемента, що зв'язку, який включає дюдний міст і згладжуючий конденсатор, який відрізняється тим, що перший резистивний подільник підключений до плюсового виводу випрямляча напруги зворотного зв'язку, з яким також з'єднаний плюсовий вивід згладжуючого конденсатора, а до мінусового виводу випрямляча напруги зворотного зв'язку підключений середній вивід параметричного стабілізатора, який підключений до джерела живлення та складається з послідовно з'єднаних стабілітрона і струмообмежувального резистора, при цьому вхід випрямляча напруги зворотного зв'язку зашунтований підстроєним резистором, крім того, інверсний вхід компаратора підключений до анода захисного діода, катод якого з'єднаний з плюсом джерела живлення, а мінусовий вивід згладжуючого конденсатора, з'єднаний з мінусом джерела живлення, з'єднаного з корпусом пристрою порівнює, другий вхід якого підключений до виходу джерела опорної напруги, виходи елемента, що порівнює, і пилкоподібної напруги підключені до ВІДПОВІДНИХ входах уведеного компаратора, вихід якого з'єднаний із другим входом тригера Недоліками відомого пристрою є - низька ЛІНІЙНІСТЬ пилкоподібної напруги, зв'язана з зарядом конденсатора через елемент, що не забезпечує стабільного струму - необхідність уведення ланцюгів синхронізації для сіметрування перемагнічування сердечника і наближення ЛІНІЙНОСТІ пилкоподібної напруги до ідеального приводить до ускладнення принципової схеми керування і зменшенню надійності в зв'язку зі збільшенням КІЛЬКОСТІ елементів Відомий «Імпульсний стабілізатор постійної напруги» [Патент України № 54292, МПК-7 G05F 1/56, Бюл № 2, 2 0 0 3 р ] , що містить двотактний двохтранзісторний регульований перетворювач із силовим трансформатором, ВИХІДНІ випрямляч і фільтр, що задає, генератор і формирувач імпульсів, широтно-імпульсний модулятор, перетворювач зворотного зв'язку, при цьому генератор що задає, виконаний у вигляді функціонального (О |ч« ST ^ 577S При збільшенні струму навантаження багатофункціонального перетворювача напруги, напруга на його виході падає і дорівнює 20В Далі через дільник напруги, що включає резистори R6 і R7 сформовані модульовані по ширині імпульси надходять у схему керування (умовно не показана) багатофункціонального перетворювача напруги Крутість спадаючої характеристики регулюється резистором R8 При зменшенні опору резистора R8 регулювальна характеристика багатофункціонального перетворювача напруги стає більш положистої за рахунок зниження напруги через збільшення навантаження на вторинній обмотці трансформатора струму Зворотний процес відбувається при збільшенні опору резистора R8 і регулювальна 8 характеристика багатофункціонального перетворювача напруги стає більш крутою Наприклад, у випадку використання багатофункціонального перетворювача напруги як джерела зварювального струму, за допомогою пристрою, що заявляється, формують спадаючу характеристику зварювального струму, тобто при збільшенні струму падає напруга зварювального струму так, щоб у дузі воно було рівним 20В На підставі усього вищевикладеного можна зробити висновок, що задача, поставлена в дійсної корисної моделі - розробка нової схемотехники вузла модуляції багатофункціонального перетворювача напруги - виконана з досягненням технічного результату - одержання крутої спадаючої характеристики регулювання вихідного струму до генератора трикутних до трансфер, мзтору ФІГ. 1 Комп ютерна верстка М Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45 м Київ МСП 03680 Україна ДП Український інститут промислової власності вул Глазунова 1 м К и ї в - 4 2 01601
