Комплексна система фізичної водопідготовки

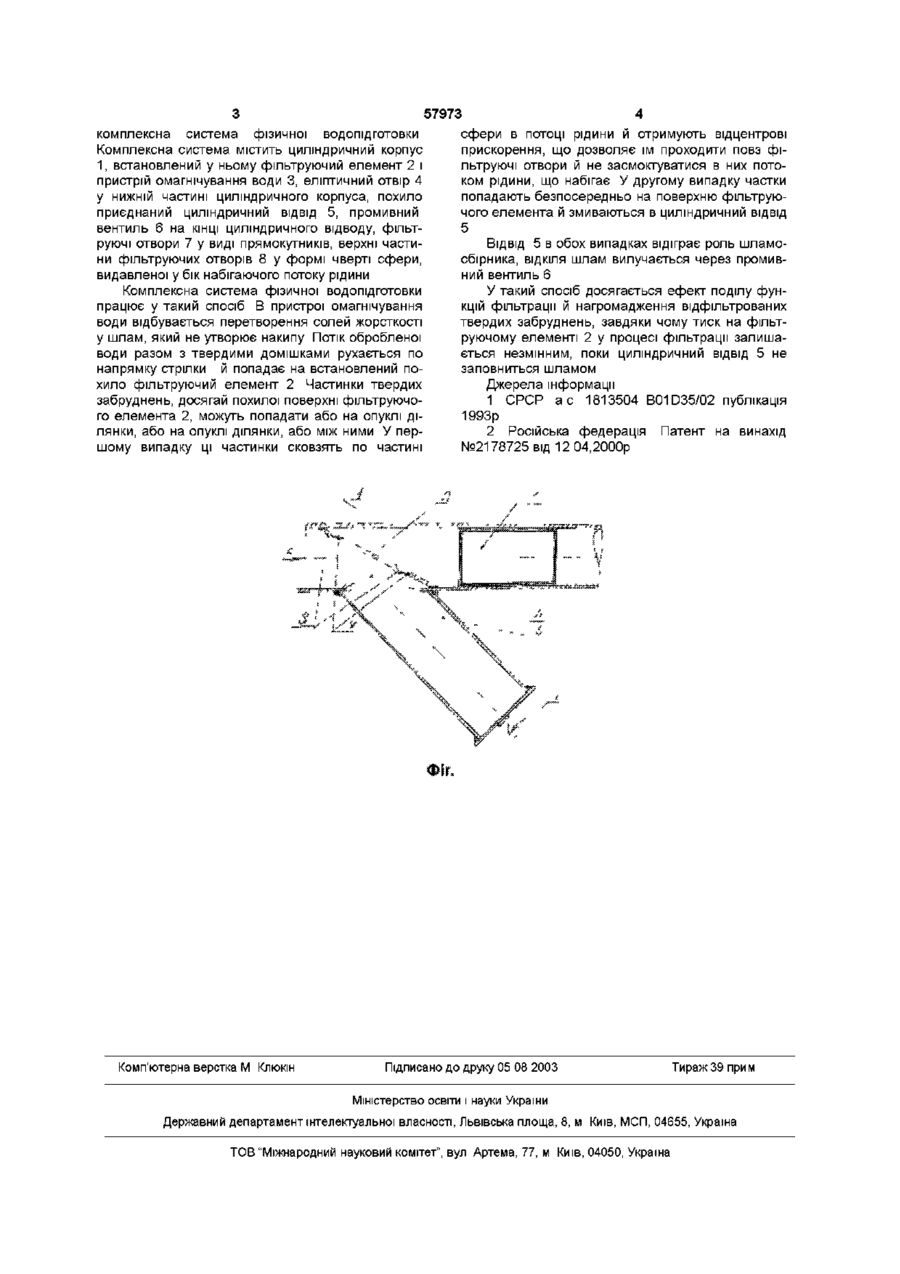

Комплексна система фізичної водопідготовки, яка містить циліндричний корпус, розміщений в ньому фільтруючий елемент й пристрій обмагнічення води, яка відрізняється тим, що до еліптичного отвору в нижній частині циліндричного корпуса похило приєднаний циліндричний ВІДВІД З промивним вентилем на КІНЦІ, а фільтруючий елемент виконаний у вигляді жорсткої еліптичної пластини, яка установлена похило над отвором для відводу фільтрату, фільтруючі отвори на пластині виконані у вигляді прямокутників, верхнім частинам яких придана опуклість у вигляді чверті сфери в бік набігаючого потоку рідини Винахід стосується області фільтрації рідини й може знайти застосування в системах, де потрібно очищення води від механічних домішок, наприклад системах опалення й водопідготовки Відомо фільтруючий пристрій, що містить корпус, встановлений у ньому фільтруючий елемент з еластичного фільтруючого матеріалу, вузол регенерації, що забезпечує вигинання фільтруючого елемента під дією промивного потоку й патрубок для відводу забруднень (див авт свід СРСР №1375286, кл B01D29/66,1988г) [1] Недоліком цього відомого пристрою є складність і ненадійність в зв'язку з використанням дротових струн, що одночасно обмежує амплітуду прогину фільтруючої сітки, через що зменшується ступінь регенерації фільтруючого пристрою а також швидкість фільтрації Найбільш близьким до заявленого є фільтруючий пристрій, що містить корпус, встановлений у ньому фільтруючий елемент, виконаний із гнучкого матеріалу вузол регенерації й патрубок для відводу твердих забруднень, який відрізняється тим, що корпус виконаний циліндричним, фільтруючий елемент має вид оснащеної твердим каркасом піраміди, кожна грань якої являє собою опуклу мембрану з сітчастої полотнини, вузол регенерації містить обвідний трубопровід, запірні елементи для реверсування потоку фільтрату через фільтруючий елемент, датчики тиску на вході і виході циліндричного корпусу, виходи яких з'єднані ВІДПО ВІДНО з першим і другим блоками керування регенерацією і пристроєм для індикації забруднення фільтруючого елемента, при цьому запірні елементи для реверсування потоку оснащені приводами, входи яких з'єднані з ВІДПОВІДНИМИ виходами блоку керування (див патент Російської Федерації №2178725 від 12 04 2000г), [2] Недоліком цього відомого пристрою є збільшення падіння тиску рідини на ньому по мірі нагромадження відфільтрованих домішок, через що зменшується швидкість протікання рідини в системі Запропонований пристрій поліпшує експлуатаційні характеристики фільтруючого пристрою за рахунок розподілу функцій фільтрації і нагромадження шламу Для цього в комплексній системі фізичної водопідготовки, що містить циліндричний корпус, встановлені в ньому фільтруючий елемент і пристрій омагнічування води до еліптичного отвору в нижній частиш циліндричного корпусу похило приєднаний циліндричний ВІДВІД із промивним вентилем на КІНЦІ, а фільтруючий елемент виконаний твердою еліптичною пластиною, яка установлюється похило над отвором для відводу фільтрату, фільтруючі отвори на пластині виконані у виді прямокутників, верхнім частинам яких придана опуклість у виді чверті сфери в сторону набігаючого потока рідини На кресленні схематично зображена заявлена СО Ю 57973 комплексна система фізичної водопід готовки Комплексна система містить циліндричний корпус 1, встановлений у ньому фільтруючий елемент 2 і пристрій омагнічування води 3, еліптичний отвір 4 у нижній частині циліндричного корпуса, похило приєднаний циліндричний ВІДВІД 5, промивний вентиль 6 на КІНЦІ циліндричного відводу, фільтруючі отвори 7 у виді прямокутників, верхні частини фільтруючих отворів 8 у формі чверті сфери, видавленої у бік набігаючого потоку рідини Комплексна система фізичної водопідготовки працює у такий спосіб В пристрої омагнічування води відбувається перетворення солей жорсткості у шлам, який не утворює накипу Потік обробленої води разом з твердими домішками рухається по напрямку стрілки й попадає на встановлений похило фільтруючий елемент 2 Частинки твердих забруднень, досягай похилої поверхні фільтруючого елемента 2, можуть попадати або на опуклі ділянки, або на опуклі ділянки, або між ними У першому випадку ці частинки сковзять по частині Комп'ютерна верстка М Клюкш сфери в потоці рідини й отримують відцентрові прискорення, що дозволяє їм проходити повз фільтруючі отвори й не засмоктуватися в них потоком рідини, що набігає У другому випадку частки попадають безпосередньо на поверхнюфільтруючого елемента й змиваються в циліндричний ВІДВІД 5 ВІДВІД 5 в обох випадках відіграє роль шламосбірника, ВІДКІЛЯ шлам вилучається через промивний вентиль 6 У такий спосіб досягається ефект поділу функцій фільтрації й нагромадження відфільтрованих твердих забруднень, завдяки чому тиск на фільтруючому елементі 2 у процесі фільтрації залишається незмінним, поки циліндричний ВІДВІД 5 не заповниться шламом Джерела інформації 1 СРСР а с 1813504 B01D35/02 публікація 1993р 2 Російська федерація Патент на винахід №2178725 від 12 04,2000р Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
