Прилад для встановлення кута нахилу приставних драбин

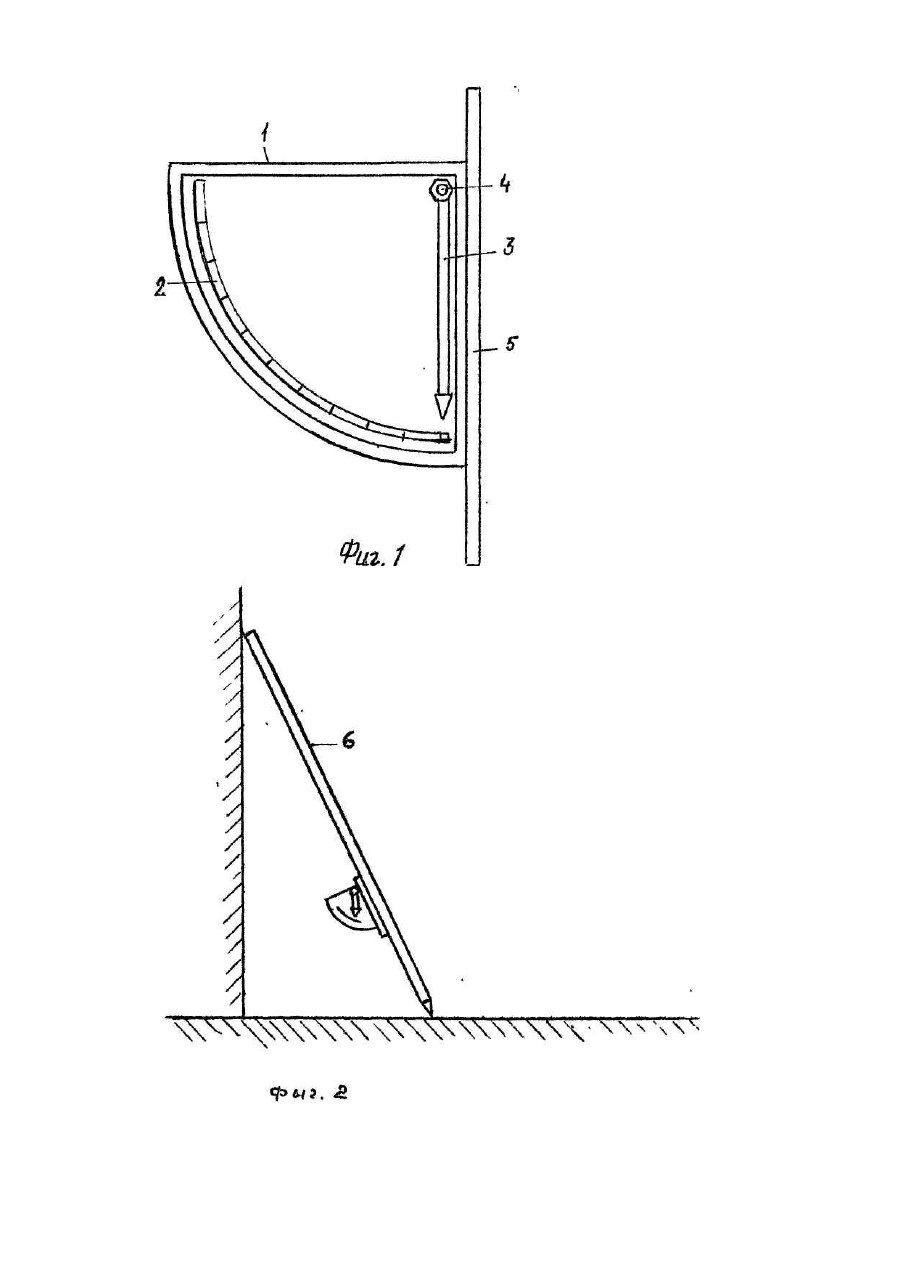

Полезная модель относится к электрическим железным дорогам, а именно для установки угла наклона приставных лестниц при производстве периодических механических испытаний, используемых для ремонтных работ на контактных сетях и может быть применен на других объектах. Работы на контактной сети связаны с повышенной опасностью. Все приспособления, инструменты и устройства, применяемые при ремонтных работах с течением эксплуатации изнашиваются, теряют свои первоначальные механические и электроизоляционные свойства. Поэтому, они подлежат периодическим испытаниям. Изменение или нарушение параметров при производстве испытаний недопустимо. Периодические механические испытания приставных лестниц заключаются в том, что статическая нагрузка 180 кг прикладывается на высоте 2/3 длины лестницы от пола, устанавливаемой под углом 25° к поверхности стенки в течение 5 мин. (МПС. "Правила техники безопасности и производственной санитарии при эксплуатации контактной сети электрифицированных железных дорог и устройств электроснабжения автоблокировки". М.. "Транспорт", 1988, с. 106-107). Поскольку упомянутый угол, практически, определяется визуально, достичь точности установки лестницы невозможно, это в свою очередь, приводит к погрешности результатов механических испытаний и может в дальнейшем, при производстве работ на контактной сети, повлечь травматизм. Известен прибор для измерения углов резца непосредственно на станке (авт. св. СССР № 25736, кл. G 01 В 5/24,1932), содержащий подвижные друг относительно друга, сидящие на одной общей оси, пластины, сектор с гранью, прижимаемой к задней стенке резца, и шкалой, нулевое деление которой находится на радиусе параллельном указанной грани - для определения заднего угла при помощи отвеса, укрепленного на центрах кронштейна и тормозную пружину для задержки отвеса в нужном положении. Недостаток известного прибора заключается в том, что его невозможно приложить к тетиве приставной лестницы и использовать для измерения ее наклона. В основу полезной модели поставлена задача усовершенствования прибора для установки угла наклона приставных лестниц, в котором шкала имеет возможность перемещения относительно неподвижного отвеса в виде утяжеленной на конце стрелки. Этим обеспечивается технический результат - точность измерений, и за счет этого достигаются потребительские свойства - улучшение удобства работ. Поставленная задача решается тем, что в приборе для установки угла наклона приставных лестниц, содержащем сектор и закрепленного на нем отвеса, согласно полезной модели, он снабжен пустотелым закрытым корпусом в виде указанного сектора со шкалой, шарнирно закрепленного на оси в полости корпуса отвеса в виде утяжеленной на конце стрелки с возможностью перемещения шкалы относительно стрелки, причем корпус закреплен одной стороной к базовому элементу в виде приставной планки. Причинно-следственная связь между совокупностью существенных признаков и полученным техническим результатом заключается в том, что прибор снабжен пустотелым закрытым корпусом виде сектора со шкалой, шарнирно закрепленного на оси в полости корпуса отвеса в виде утяжеленной на конце стрелки с возможностью перемещения шкалы относительно стрелки, а корпус закреплен одной стороной к базовому элементу в виде приставной планки. Этим обеспечивается технический результат -точность измерений, и за счет этого достигаются потребительские свойства - улучшение удобства работ. На фиг. 1 показан прибор, общий вид; на фиг. 2 - установка прибора на тетиве лестницы. Прибор для установки угла наклона приставных лестниц содержит: пустотелый закрытый корпус 1 в виде сектора, например, из прозрачной пластмассы, шкалу 2, отвес в виде утяжеленной на конце стрелки 3 на оси 4 с возможностью перемещения шкалы 2 вокруг неподвижной стрелки 3, и базовый элемент в виде приставной планки 5, закрепленной к одной стороне корпуса 1 с возможностью сопряжения с тетивой лестницы 6. Прибор работает следующим образом. Прибор посредством базового элемента в виде приставной планки 5 прикладывают к тетиве лестницы б, которой будут производить механические испытания, ее опускают или поднимают по поверхности стены, наблюдая визуапьно за показаниями стрелки 3 на шкале 2, чтобы она остановилась на делении 25°, после чего лестницу б фиксируют в этом положении и приступают непосредственно к испытаниям.
