Дисковий копач для коренебульбоплодів

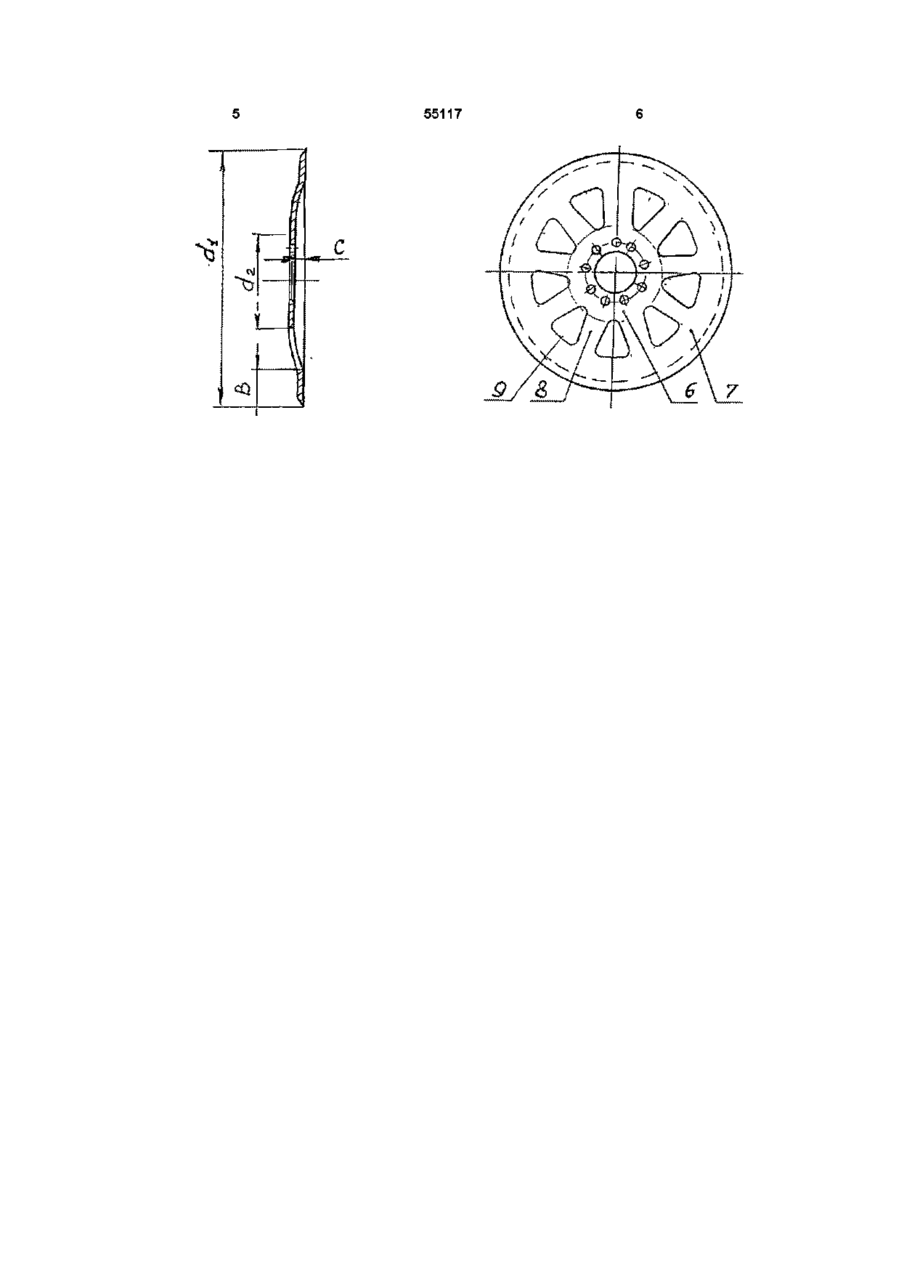

1 Дисковий копач для коренебульбоплодів, що містить стійку, редуктор приводу, активний та пасивний диски, який відрізняється тим, що у кожного з дисків центральна частина та обід мають форму п л ос ко паралельних кілець, з'єднаних між собою криволінійною поверхнею у формі сферичного пояса 2 Дисковий копач за п 1, який відрізняється тим, що відношення різниці обрисового та меншого радіусів обода диска до висоти його сферичного пояса дорівнює 3 4 Винахід відноситься до сільськогосподарського машинобудування, зокрема, до робочих органів для збирання коренеклубнеплодів, і може використовуватись як в коренебульбозбиральних машинах, так і в різних причіпних пристроях для фермерських господарств ВІДОМІ пристрої для викопки коренебульбоплодів, які складаються з копачів, кожний з яких має активний та пасивний диски Вказані диски встановлені з розвалом в горизонтальній і вертикальній площинах, при цьому активний диск має механізм приводу в обертання (див наприклад ас №163459, СРСР, М кл А01Д25/04, 1963 р) Недоліком вказаних пристроїв є недостатня ступінь стискання виділеного шару ґрунту разом з розміщеними в ньому коренеплодами, оскільки в даних конічних копачах відбувається лише вирізання ґрунтового шару, який стискається лише за рахунок звуження вижимного русла конічних копачів - як активного, так і пасивного З відомих пристроїв для викопки коренебульбоплодів найбільш близьким за своєю технологічною сутністю є "Копач для коренеплодів", описаний в а с №1130221, СРСР, М кл А01Д 25/04, 1983 - прототип Цей пристрій також складається з дисків активного і пасивного типів, встановлених з розвалом у площинах Недоліком відомого дискового копача також є незначна ступінь стискання вирізаного шару ґрунту, яка активізується лише за рахунок ввігнутоопуклих виступів на поперечних перерізах спиць копачів Тобто вирізаний шар ґрунту з розміщеними в ньому коренеплодами лише вирізається дисковими, копачами, які мають форму зрізаного конуса Активна ліквідація внутрішніх зв'язків ґрунту з коренеплодом відбувається лише в самій вузькій частині русла вижимання, що спричиняє частим забиванням копачів коренеплодною масою та ґрунтовими частинами Особливо часто це відбувається при роботі копачів на сухих чи вологих ґрунтах В основу винаходу поставлено задачу збільшення ступені стискання виділеного порожнинами дискових копачів ґрунтового шару з коренеплодами шляхом виконання русла стискання у вигляді двох плоско-паралельних пластин, які забезпечують значне руйнування як внутрішньоґрунтових зв'язків, так і зв'язків коренеплода з грунтом Ці фактори, в основному, і визначають параметри ефективності викопування та сепарації коренеплодів дискового копача чи всього коренезбирального пристрою Вказана задача досягається тим, що у дисковому копачі, який містить стійку, редуктор приводу, активний та пасивний диски, новим є те, що у кожного з дисків копача центральна частина - маточина та зовнішня частина - обід мають форму плоско-паралельних кілець, з'єднаних між собою криволінійною поверхнею у формі сферичного пояса Крім того, з метою забезпечення взаємозв'язку між параметрами дискових копачів, відношення різниці обрисового та меншого радіусів ю ю 55117 обода диска до висоти його сферичного пояса дорівнює З 4 На рисунках зображено дисковий копач для коренебульбоплодів Так на фіг 1 показано вигляд збоку дискового копача, на фіг 2 - вигляд спереду вздовж осі рядка коренеклубнеплодів,(при цьому диски показано у спрощеному вигляді), на фіг З показано диск копача з простановкою діаметрів плоско-паралельних кілець, на фіг 4 дано вигляд збоку диска, який має вікна у зоні сферичного пояса Копач для коренеплодів складається зі стійки 1, на якій за допомогою підшипникових вузлів 2 та редуктора приводу 3 встановлені два диски спеціальної форми 4 за рахунок болтів 5 Один із дисків, який приводиться в обертання від приводу редуктора 3 є активним, а інший диск є пасивний Зорієнтовані обидва диски з розвалом відносно стійки копача 1, тому плоско-паралельні кільця обох дисків займають загальне положення відносно площини поля (на фіг 2 положення обох дисків показане спрощене) Кожен із дисків копача конструктивно складається з двох плоско-паралельних кілець внутрішнього кільця - матичини 6 та зовнішнього кільця обода 7 (фіг 3,4), з'єднаних між собою криволінійною поверхнею у формі сферичного пояса 8, який містить в собі ряд радіальне розміщених вікон 9 для сепарації ґрунту з виділеного шару з коренеплодами (фіг 3,4) Дисковий копач для коренебульбоплодів працює наступним чином В робочому положенні активний та пасивний диски заглиблюються вздовж осі рядка коренеплодів в шар фунту своїми ободами, які мають форму плоско-паралельних кілець, на глибину В (фіг 4), яка дорівнює приблизно висоті обода диска Висота обода, як відомо, визначається як різниця радіусів більшого плоскопаралельного кільця При цьому виділений ободами диска ґрунтовий шар в руслі між дисками стискається До того ж це русло постійно звужується, збільшуючи руйнування внутрішніх зв'язків у ґрунті з Фіг.1 та зв'язки ґрунту з коренеплодами Дія стискання ще більше зростає, оскільки активний диск має більшу кутову швидкість обертання за рахунок приводу, а пасивний диск вільно перекочується в ґрунті Тобто активний та пасивний диски крім процесу стискання вирізаного шару ґрунту, маючи різні кутові швидкості, діють ще і з процесом розтирання затиснутого шару ґрунту Така додаткова дія покращує процес ліквідації внутрішніх взаємозв'язків ґрунту та коренеплоду, що, в свою, чергу сприяє сепарації ґрунту та очищенню коренеплодів Процес защемлення та стискання вирізаного шару відбувається лише по висоті В заглиблення диска в грунт, який далі просипається у вікнах 8, оскільки результуюча сила дії плоско-паралельних кілець, які розміщені з розвалом відносно стійки та осі рядка, направлена вверх - в сторону транспортно-очисних пристроїв Відношення різниці більшого та меншого радіусів обода до висоти сферичного пояса В, яке дорівнює 3 4, дозволяє забезпечити оптимальну сепарацію ґрунту через вікна 9 та не затримувати його в середній частині сферичного пояса 8 Результуюча дія процесу стискання, яка направлена вверх, буде сприяти витягуванню коренебульбоплодів у руслі дисків та подальшому транспортуванню коренеплодів на транспортноочисний пристрій або ж у валки на поверхню поля Використання запропонованого дискового копача в пристроях для викопки коренеклубнеплодів дозволить значно (на 15 20%) підвищити технічну та технологічну надійність дискового копача за рахунок покращення процесу сепарації ґрунту та очищення коренеплодів Орієнтовний річний економічний ефект на одну коренезбиральну машину з використанням дискового копача, який заявляється, складає 1,4 тис грн Він складається з ефекту від покращення процесу сепарації коренеплодів, що сприяє підвищенню технічної надійності як самого дискового копача, так і всієї коренебульбозбиральної машини к Фіг.2 55117
