Неперервний прокатний штабовий стан

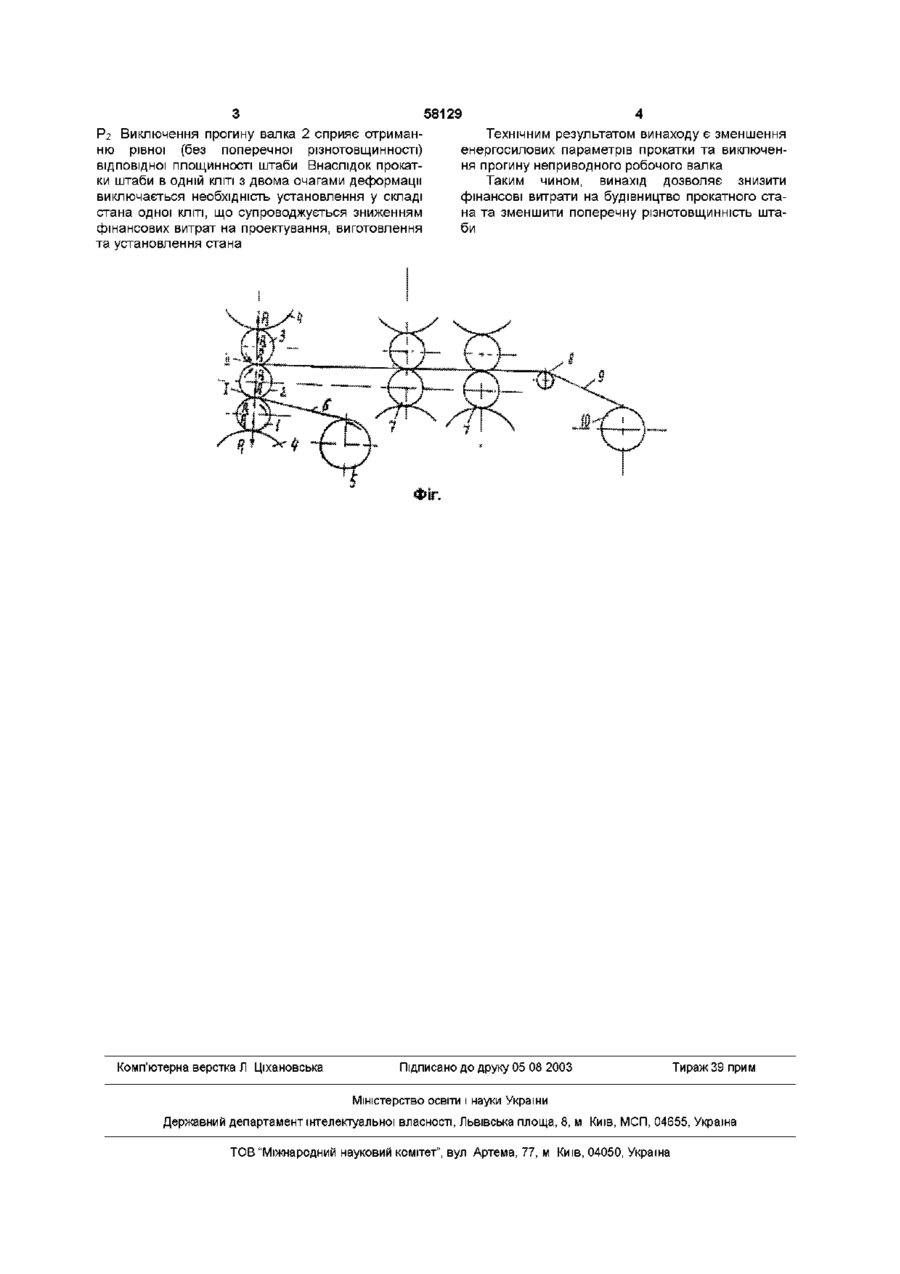

Неперервний прокатний штабовий стан, який включає багатовалкові КЛІТІ, кожна з яких має два опорних валки і два привідних робочих валки, розмотувач і моталку, який відрізняється тим, що як першу кліть встановлено п'ятивалкову кліть з двома опорними валками, двома привідними робочими валками та одним непривідним робочим валком, а розмотувач розташовано між першою та другою робочими клітями Винахід відноситься до листопрокатного виробництва, зокрема до прокатки штаб на неперервних станах Відомий прокатний стан, у якому є одна реверсивна чотирьохвалкова кліть з двома робочими приводними валками (ВО Ніколаєв, В Д Мазур Технологія виробництва сортового та листового прокату Частина II Підручник - Запоріжжя, ЗДІА, 2000, с 135, рис 9 7 ) Стан містить розмотувач та моталку Недоліком стана є те, що під час прокатки штаби заданого розміру з більш товстої початкової заготовки потребується 4-7 проходів Це займає великий час, що знижує годинне виробництво стана Найбільш близьким за сукупністю ознак до заявляемого є неперервний прокатний стан з кількома чотирьохвалковими клітями, кожна з яких має два опорних та два приводний робочих валка, розмотувач та моталку (В О Ніколаєв, В Л Мазур Технологія виробництва сортового та листового прокату Частина II Підручник - Запоріжжя, ЗДІА, 2000, с 125, рис 9 4) Недоліком цього є застосування 4Х-5ТИ чотирьохвалкових клітей, число яких відповідає КІЛЬКОСТІ проходів під час прокатки штаби Виконання та будування такого стана потребує великих фінансових витрат В основу винаходу поставлено завдання створення неперервного штабового прокатного стана, у якому за рахунок установки п'ятивалкової робочої КЛІТІ забезпечується зниження поперечної різнотовщинності штаби, а фінансові витрати на виготовлення обладнання, його монтаж та обслу говування також знижуються Технічним результатом винаходу є зменшення енергосилових параметрів прокатки та зниження прогину не приводного робочого валка Для вирішення поставленого завдання у неперервному прокатному штабовому стані, який включає багатовалкові КЛІТІ, кожна з яких має два опорних валка та два приводних робочих валка, розмотувач і моталку, ВІДПОВІДНО винаходу у ЯКОСТІ першої КЛІТІ встановлено п'ятивалкова кліть з двома приводними робочими валками та одним не приводним робочим валком, а розмотувач розташовано між першою та другою робочими клітями На фіг 1 показано прокатний стан, який заявляється Стан включає до себе одну п'ятивалкову кліть (1 - 4) та дві чотирьохвалкові КЛІТІ 7, п'ятивалковий стан має два приводних робочих валка (1, 3) 1 один не приводний робочий валок 2, робочі валки опираються на опорні валки 4 Розмотувач 5 встановлено між першою та другою клітями Після прокатки в першої КЛІТІ штаба 6 прокатується у клітях 7 (2-4 КЛІТІ) 1 через направляючий ролик 8 готова штаба 9 змотується в рулон на моталці 10 Стан працює наступним чином Під час прокатки у КЛІТІ 1 штаба одночасно деформується в очагу деформації І і в очагу деформації II У результаті пластичної деформації виникають сили прокатки Рі-Рз, які між собою рівні та зрівноважені у вертикальній площині При цьому робочі валки 1 та 3 прогинаються під дією сил Рі-Рз, (там же, с 189, рис 10 3 ) , а середній робочий валок 2, який охоплюється штабою не набуває прогину, а піддягається тільки стисненню силами о> 00 ю 58129 Рг Виключення прогину валка 2 сприяє отриманню рівної (без поперечної різнотовщинності) відповідної площинності штаби Внаслідок прокатки штаби в одній КЛІТІ з двома очагами деформації виключається необхідність установлення у складі стана одної КЛІТІ, ЩО супроводжується зниженням фінансових витрат на проектування, виготовлення та установлення стана Комп'ютерна верстка Л Ціхановська Технічним результатом винаходу є зменшення енергосилових параметрів прокатки та виключення прогину неприводного робочого валка Таким чином, винахід дозволяє знизити фінансові витрати на будівництво прокатного стана та зменшити поперечну різнотовщинність штаби Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
