Зварювальний інвертор-накопичувач
Формула / Реферат
Зварювальний інвертор-накопичувач, що містить акумуляторну батарею, виконану із не менше ніж одної секції послідовно сполучених акумуляторів, який відрізняється тим, що містить не менше ніж один широтно-імпульсний зарядний пристрій, розташований на вході, і широтно-імпульсний регулятор струму для регулювання і подання струму на електрод та зварювану деталь, розташований на виході зварювального інвертора-накопичувача.
Текст

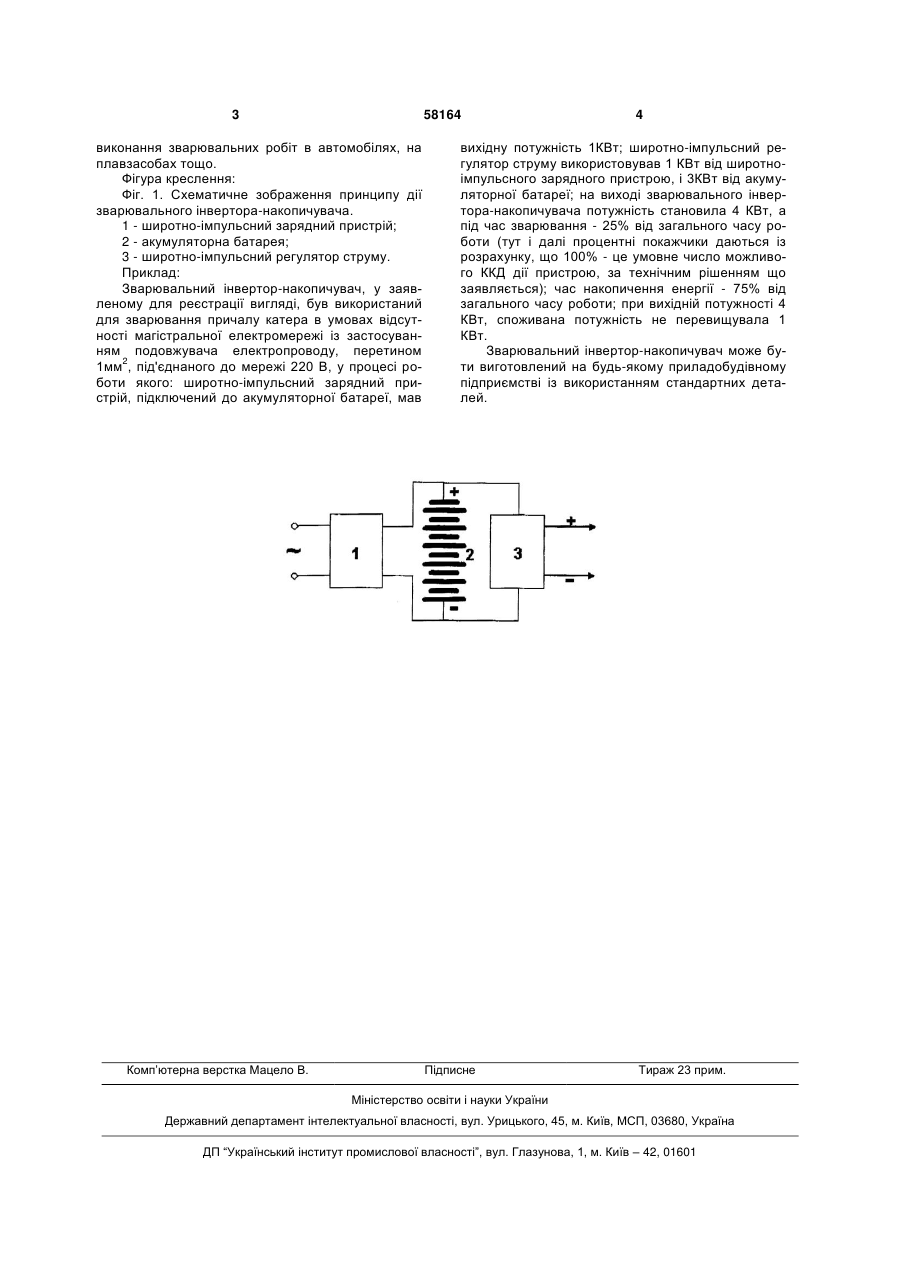

Зварювальний інвертор-накопичувач, що містить акумуляторну батарею, виконану із не менше 3 58164 виконання зварювальних робіт в автомобілях, на плавзасобах тощо. Фігура креслення: Фіг. 1. Схематичне зображення принципу дії зварювального інвертора-накопичувача. 1 - широтно-імпульсний зарядний пристрій; 2 - акумуляторна батарея; 3 - широтно-імпульсний регулятор струму. Приклад: Зварювальний інвертор-накопичувач, у заявленому для реєстрації вигляді, був використаний для зварювання причалу катера в умовах відсутності магістральної електромережі із застосуванням подовжувача електропроводу, перетином 1мм2, під'єднаного до мережі 220 В, у процесі роботи якого: широтно-імпульсний зарядний пристрій, підключений до акумуляторної батареї, мав Комп’ютерна верстка Мацело В. 4 вихідну потужність 1КВт; широтно-імпульсний регулятор струму використовував 1 КВт від широтноімпульсного зарядного пристрою, і 3КВт від акумуляторної батареї; на виході зварювального інвертора-накопичувача потужність становила 4 КВт, а під час зварювання - 25% від загального часу роботи (тут і далі процентні покажчики даються із розрахунку, що 100% - це умовне число можливого ККД дії пристрою, за технічним рішенням що заявляється); час накопичення енергії - 75% від загального часу роботи; при вихідній потужності 4 КВт, споживана потужність не перевищувала 1 КВт. Зварювальний інвертор-накопичувач може бути виготовлений на будь-якому приладобудівному підприємстві із використанням стандартних деталей. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWelding inverter-accumulator
Автори англійськоюShalunov Yurii Yuvenaliiovych
Назва патенту російськоюСварочный инвертор-накопитель
Автори російськоюШалунов Юрий Ювенальевич
МПК / Мітки
Мітки: інвертор-накопичувач, зварювальний
