Клеєна двотаврова дерев’яна балка

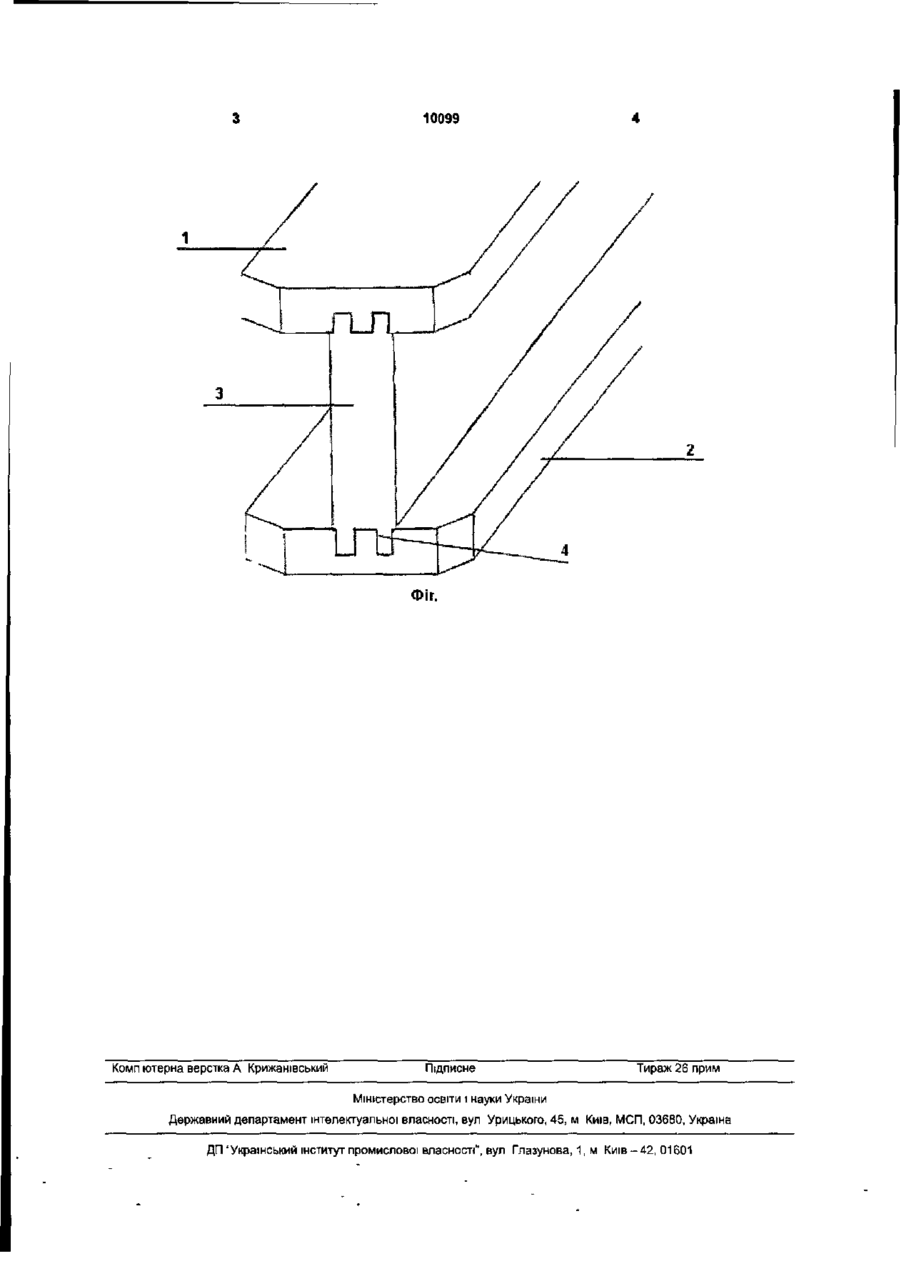

Клеєна двотаврова дерев'яна балка, що складається з верхньої та нижньої дерев'яних полиць, між якими розташована плоска опорна стінка, в якій верхня та нижня полиці з'єднані з бічними ребрами опорної' стінки по типу прямокутного подвійного "шип-паза" за допомогою клею, яка відрізняється тим, що плоска опорна стінка виконана з одного суцільного листа фанери. Корисна модель, що заявляється, відноситься до будівництва, а саме до елементів будівельних конструкцій і може бути використана у якості опорних елементів опалубок балкового перекриття, підлог монолітного будівництва. Відома клеєна двотаврова дерев'яна балка [патент України №2456 U від 15.04.2004], яка містить плоску опорну стінку та жорстко з'єднані з нею з допомогою клею верхню і нижню полиці. Плоска опорна стінка виконана щонайменше з двох склеєних поміж собою шарів опорних елементів. Опорні елементи виконані з фанери. При цьому суміжні шари опорних елементів розміщені відносно один одного зі зміщенням у поздовжньому напрямку Верхня та нижня полиці з'єднані з опорною стінкою по типу "шип-паз" Недоліком відомої балки є низька міцність з'єднання суміжних шарів опорних елементів, що розміщені відносно один одного зі зміщенням у поздовжньому напрямку Це також призводить до не можливості виконання балки довжиною понад 1,5м. Задачею, що покладена в основу конструктивного рішення корисної' моделі, є забезпечення високих показників статичної міцності і, як наслідок, навантажувальної здатності, надійності та довговічності балок при виконанні балок довжиною від 1,45м. до 5,9м. Ця задача вирішується тим, що у клеєній двотавровій дерев'яній балці, яка містить плоску опорну стінку та жорстко з'єднані з нею з допомогою клею верхню і нижню полиці, відповідно до технічного рішення плоска опорна стінка виконана з одного листа фанери Верхня та нижня полиці з'єднані з опорною стінкою по типу подвійного "шип-паз". При цьому з'єднання "шип-паз" виконано прямокутним у перетині, що є оптимальним варіантом надійного скріплення складових частин балки. Виконання опорної стінки з одного листа фанери з "двошаровим шипом" дає можливість виконання балки довжиною до 5,9м. з граничним навантаженням рівномірно-розподіленим для довжини балки до 1м. - до 20кН/м, та від 1м. до 2м. -до 11кН/м. Конструкція балки наведена на кресленні. Фіг.- клеєна двотаврова дерев'яна балка; На Фіг. зображено клеєну двотаврову дерев'яну балку, що складається з верхньої 1 та нижньої 2 дерев'яних полиць, між якими розташована плоска опорна стінка з одного цільного листа фанери 3. Верхня 1 та нижня 2 полиці з'єднані з бічними ребрами опорної стінки З по типу прямокутного подвійного "шип-пазу" 4 за допомогою клею Корисна модель, що заявляється, пройшла випробування на статичну міцність з визначенням граничного рівномірно-розподіленим для довжин балки навантаженням. По результатам випробувань показники статичної міцності відповідають ГОСТ 20850-84 п.п 1.3, 1.8, 1.9, 1 15 та мають такі показники: до 1м. - до 20кН/м, та від 1м до 2м. -до 11кН/м. Клеєна двотаврова дерев'яна балка серійно виготовляється на стандартному обладнанні деревообробного виробництва з використанням відомих технологічних операцій: розпилювання заготовок, сушка, фрезерування, нанесення клею і складання балок, склеювання в пресі, формування торців балок по шаблону, нанесення антисептика та фарбування. о о 10099 Фіг. Комп ютерна верстка А Крижанівський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
