Гірничопрохідницький комбайн

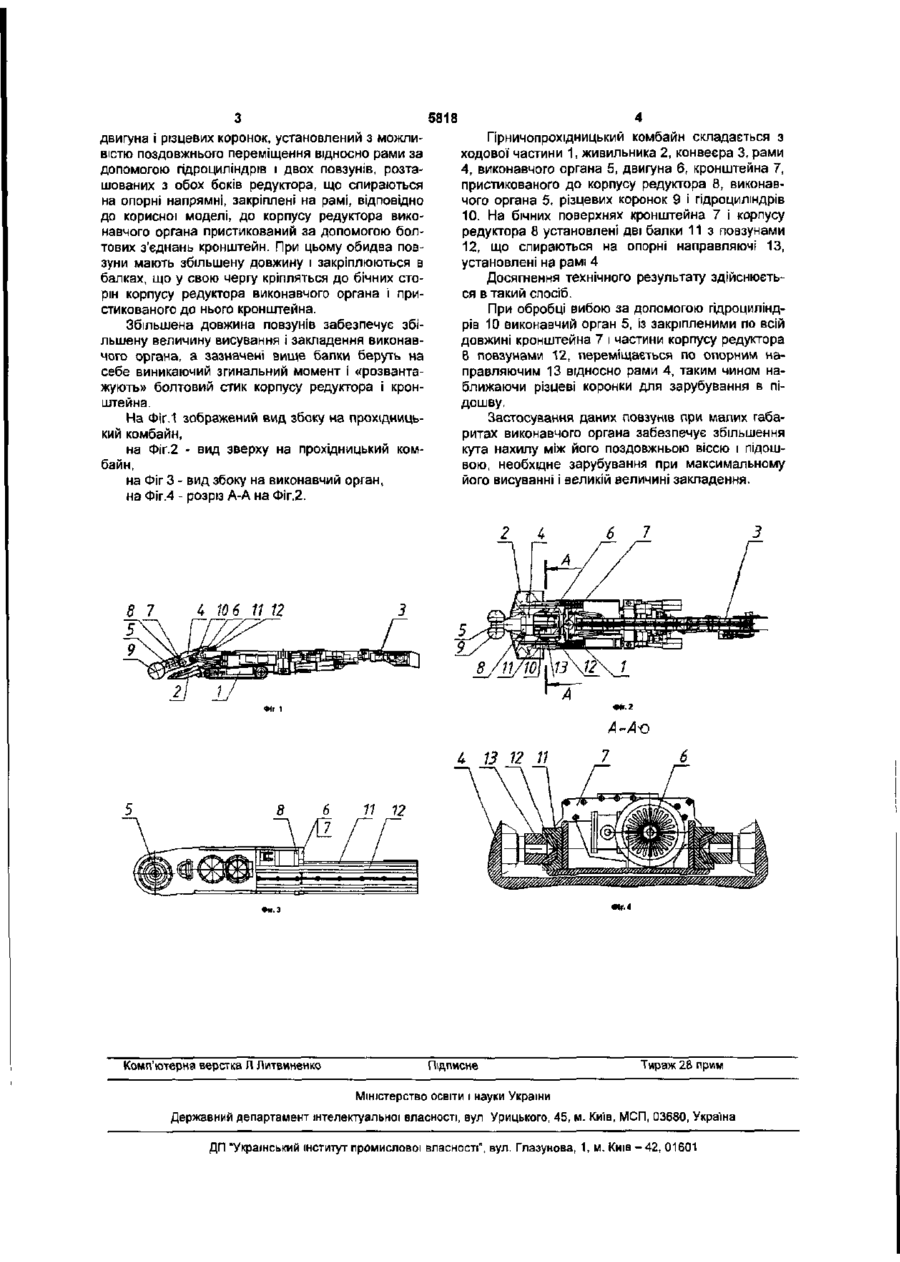

Гірничопрохідницький комбайн, який містить виконавчий орган, що складається з редуктора, двигуна і різцевих коронок, установлений з можливістю поздовжнього переміщення відносно рами за допомогою гідроциліндрів І двох повзунів, що спираються на опорні напрямні, закріплені на рамі, який відрізняється тим, що до корпуса редуктора виконавчого органа пристикований за допомогою болтових з'єднань кронштейн, а з обох боків корпуса редуктора і кронштейна закріплені дві балки з повзунами збільшено/довжини Корисна модель належить до прохідницьких комбайнів виборчої дії, використовуваних у гірничій промисловості, переважно у вугільній. Відомий прохідницький комбайн виборчої дії, що містить ходову частину, живильник, центральний конвеєр, що складається з двигуна, редуктора і різцевої коронки, виконавчий орган, встановлений з можливістю поздовжнього переміщення відносно рами за допомогою гідроциліндрів, і повзунів, що спираються на лижі опорних напрямних, закріплених на рамі [див. Базер Я.И. и др. Проходческие комбайны., М , Недра, 1974г., с.24, рис.11; с.25, рис,13; с.27-28, рис.16; с.40, рис.26-27, с.45, рис.32]. Недоліками такого виду комбайнів є: 1. Обмежені можливості при зарубуванні в підошву, через недостатній кут нахилу поздовжньої осі виконавчого органа до підошви і відповідно наближення різцевої коронки до живильника на мінімальну відстань. 2. Значна висота комбайна, обумовлена конструкцією виконавчого органа, що звужує область його застосування у виробках малого перетину. 3. При висуванні виконавчого органа відносно рами істотно зменшується величина його опорного закладення в рамі, що знижує ефективність роботи комбайна при цілком висунутому виконавчому органі. Найбільш близьким до корисної моделі за технічною сутністю І результатом, що досягається, прийнятим за прототип, є прохідницький комбайн [див патент України №656, заявл 18.02.00, кл. Е21С27/24, опубл. 16 10.00, бюл. №5]. Зазначений прохідницький комбайн містить виконавчий орган, що складається з редуктора, двигуна і різцевих коронок, установлений з можливістю поздовжнього переміщення відносно рами за допомогою гідроциліндрів і двох повзунів, розташованих з обох боків редуктора, що спираються на опорні напрямні, закріплені на рамі. По довжині корпусу редуктора з обох боків встановлені додатково два повзуни, розміщені під кутом до поздовжньої осі корпусу редуктора, що також спираються на напрямні, розташовані на рамі Недоліки такої" конструкції полягають у наступному: Установка на корпусі редуктора додаткових двох повзунів під кутом до поздовжньої" осі редуктора, а на рамі - додаткових двох напрямних для одержання криволінійної траєкторії' руху виконавчого органа, призводить до ускладнення конструкції, а, отже, збільшення габаритів, маси комбайна і його подорожчання. В основу корисної моделі поставлена задача" у гірничопрохідницькому комбайні, за рахунок зміни конструкції вузла кріплення виконавчого органа, забезпечити зменшення габаритів і маси комбайна, а також можливість роботи в менших перетинах виробок. Поставлена задача вирішується в такий спосіб У гірничопрохідницькому комбайні, що містить виконавчий орган, який складається з редуктора, оо 00 5818 двигуна і різцевих коронок, установлений з можливістю поздовжнього переміщення відносно рами за допомогою гідроциліндрів і двох повзунів, розташованих з обох боків редуктора, що спираються на опорні напрямні, закріплені на рамі, відповідно до корисної моделі, до корпусу редуктора виконавчого органа пристикований за допомогою болтових з'єднань кронштейн. При цьому обидва повзуни мають збільшену довжину і закріплюються в балках, що у свою чергу кріпляться до бічних сторін корпусу редуктора виконавчого органа і пристикованого до нього кронштейна. Збільшена довжина повзунів забезпечує збільшену величину висування і закладення виконавчого органа, а зазначені вище балки беруть на себе виникаючий згинальний момент і «розвантажують» болтовий стик корпусу редуктора і кронштейна. На Фіг.1 зображений вид збоку на прохідницький комбайн, на Фіг.2 - вид зверху на прохідницький комбайн, на Фіг 3 - вид збоку на виконавчий орган, на Фіг.4 - розріз А-А на Фіг.2. Гірничопрохідницький комбайн складається з ходової частини 1, живильника 2, конвеєра 3, рами 4, виконавчого органа 5, двигуна 6, кронштейна 7, пристикованого до корпусу редуктора 8, виконавчого органа 5. різцевих коронок 9 і гідроциліндрів 10. На бічних поверхнях кронштейна 7 і корпусу редуктора 8 установлені дві балки 11 з повзунами 12, що спираються на опорні направляючі 13, установлені на рамі 4 Досягнення технічного результату здійснюється в такий спосіб. При обробці вибою за допомогою гідроциліндрів 10 виконавчий орган 5, із закріпленими по всій довжині кронштейна 7 і частини корпусу редуктора 8 повзунами 12, переміщається по опорний направляючим 13 відносно рами 4, таким чином наближаючи різцеві коронки для зарубування в підошву. Застосування даних повзунів при малих габаритах виконавчого органа забезпечує збільшення кута нахилу між його поздовжньою віссю і підошвою, необхідне зарубування при максимальному його висуванні і великій величині закладення. 11 12 V//W///;/S/////////////M^^^ •ь.* Комп'ютерна верстка Л Литвиненко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
