Патрон для вогнепальної зброї
Формула / Реферат
Патрон для вогнепальної зброї, що складається з гільзи з капсулем, метального порохового заряду та кулі, який відрізняється тим, що замість пороху у гільзі розміщують заряд вибухової речовини з максимальним виходом летючих речовин, тип ВР вибирають з умови, щоб імпеданс вибухової речовини був рівним чи тотожним акустичній жорсткості матеріалу, з якого виготовлена куля, тобто:
ПврДвр = ПпСрп, де:
Пвр - густина вибухової речовини;
Двр - швидкість детонації вибухової речовини;
Пп - густина матеріалу, з якого виготовлена куля;
Срп - швидкість розповсюдження поздовжньої вибухової хвилі в матеріалі, з якого виготовлена куля,
у вибуховій речовині формують кумулятивну виїмку; довжина заряду ВР приймається рівною двом діаметрам (калібрам) патрона, кулі надають форму "краплі", конусоподібна основа якої і забезпечує форму кумулятивної виїмки у вибуховій речовині, у гільзі передбачена достатня кількість повітря для забезпечення надійної детонації вибухової речовини та створення кумулятивного струменя.
Текст

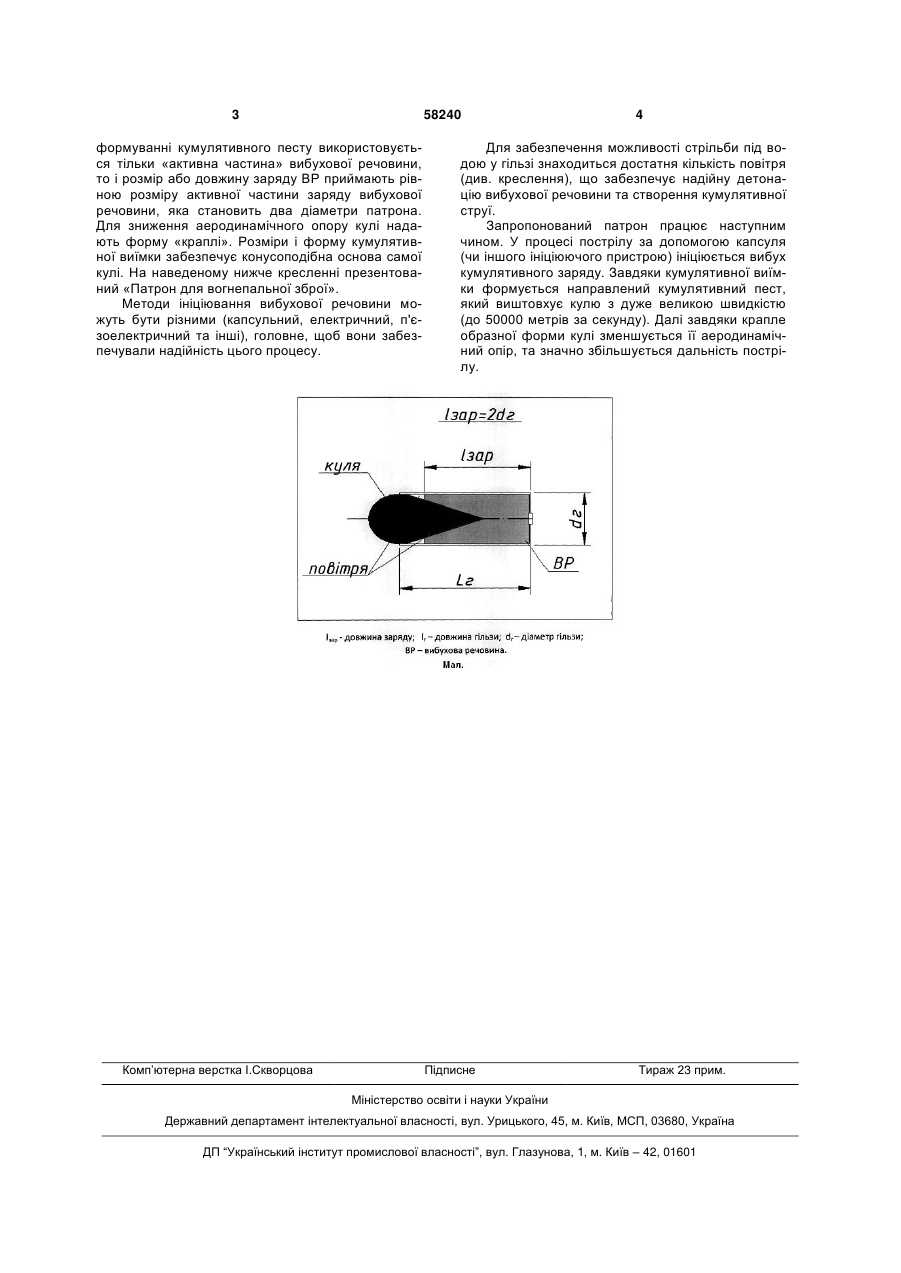

Патрон для вогнепальної зброї, що складається з гільзи з капсулем, метального порохового заряду та кулі, який відрізняється тим, що замість пороху у гільзі розміщують заряд вибухової речовини з максимальним виходом летючих речовин, тип ВР вибирають з умови, щоб імпеданс вибухової речовини був рівним чи тотожним акустичній жорсткості матеріалу, з якого виготовлена куля, тобто: ПврДвр = ПпСрп, де: 3 58240 формуванні кумулятивного песту використовується тільки «активна частина» вибухової речовини, то і розмір або довжину заряду ВР приймають рівною розміру активної частини заряду вибухової речовини, яка становить два діаметри патрона. Для зниження аеродинамічного опору кулі надають форму «краплі». Розміри і форму кумулятивної виїмки забезпечує конусоподібна основа самої кулі. На наведеному нижче кресленні презентований «Патрон для вогнепальної зброї». Методи ініціювання вибухової речовини можуть бути різними (капсульний, електричний, п'єзоелектричний та інші), головне, щоб вони забезпечували надійність цього процесу. Комп’ютерна верстка І.Скворцова 4 Для забезпечення можливості стрільби під водою у гільзі знаходиться достатня кількість повітря (див. креслення), що забезпечує надійну детонацію вибухової речовини та створення кумулятивної струї. Запропонований патрон працює наступним чином. У процесі пострілу за допомогою капсуля (чи іншого ініціюючого пристрою) ініціюється вибух кумулятивного заряду. Завдяки кумулятивної виїмки формується направлений кумулятивний пест, який виштовхує кулю з дуже великою швидкістю (до 50000 метрів за секунду). Далі завдяки крапле образної форми кулі зменшується її аеродинамічний опір, та значно збільшується дальність пострілу. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCartridge for fire arms
Автори англійськоюNOVAK ANATOLII IVANOVYCH
Назва патенту російськоюПатрон для огнестрельного оружия
Автори російськоюНОВАК АНАТОЛИЙ ИВАНОВИЧ
МПК / Мітки
Мітки: вогнепальної, зброї, патрон
