Пристрій для створення вакууму всередині звичайного пакета

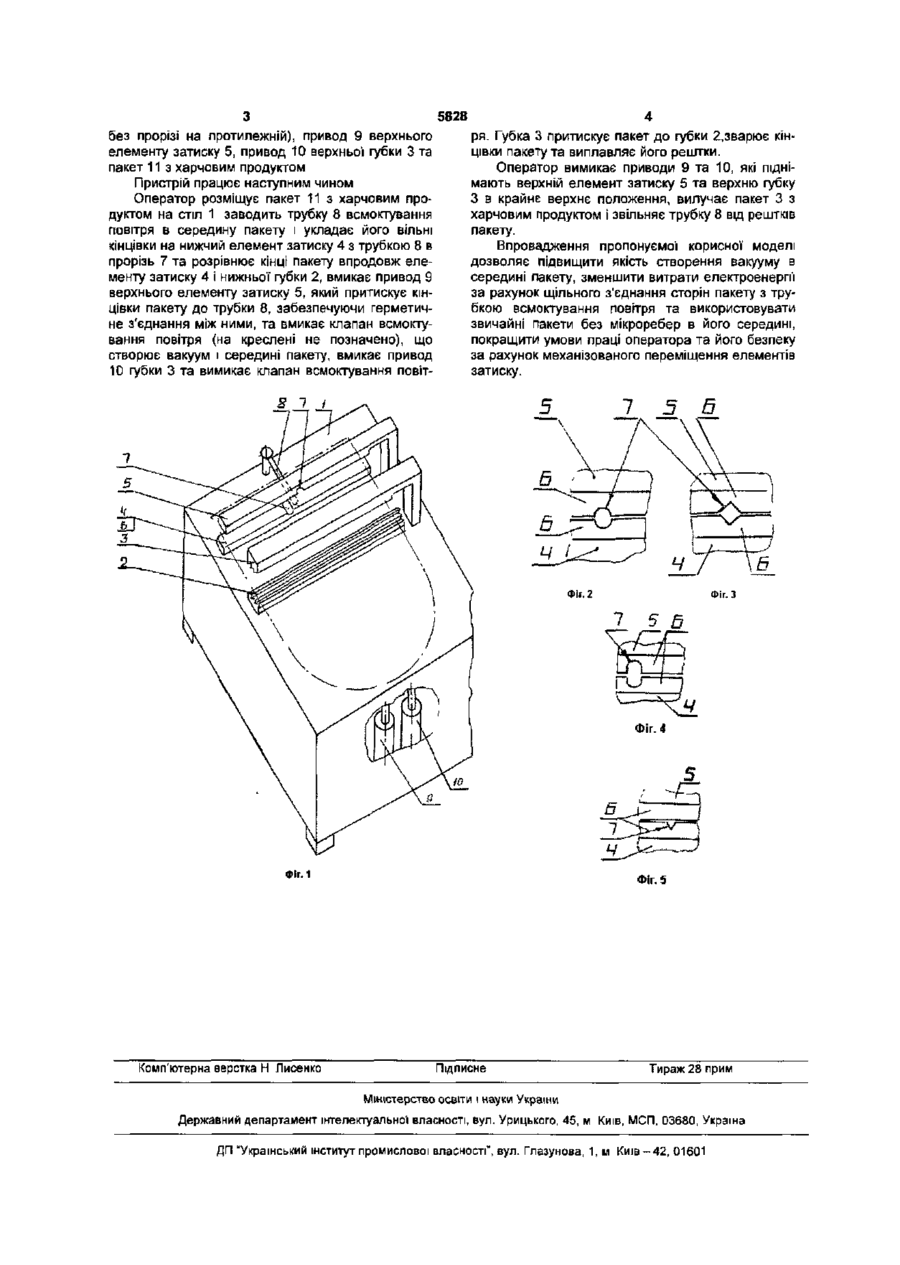

1 Пристрій для створення вакууму всередині звичайного пакета, що містить стіл, губки зварювання пакета, трубку всмоктування повітря, вакуумний насос та елементи затиску пакета з еластич ними накладками, який відрізняється тим, що бік притиснення елементів затиску пакета виконаний у вигляді прорізів, що дорівнюють половині профілю трубки всмоктування повітря, циліндричної, квадратної та овальної форми трубки, а для трикутниково'і - трикутниковий розріз на одній із накладок і без прорізі на протилежній з можливістю притиснення внутрішніх стінок пакета до трубки всмоктування повітря. 2. Пристрій за п.1, який відрізняється тим, що губки запечатування пакета змонтовані між харчовим продуктом, розміщеним в пакеті, та елементами затиску Корисна модель відноситься до пристроїв використовуючи технології зберігання харчових продуктів в гнучких пакетах. Відомий "Пристрій для створення вакууму в середині пакету, переважно із пластикового матеріалу", патент України №403, МПК В65В31/00, Бюл. №6, 1999, що містить відсмоктувальний насос, з'єднаний трубкою з герметичною порожниною (камерою) виконаного в корпусі з кришкою, прилад для запечатування пакету та елементи затиску стінок пакету виконаних у вигляді штанг, закріплених до кришки на еластичних підкладках. Недоліком згаданого пристрія є виготовлення особливої камери з кришкою для герметичного закривання, необхідність використовувати особливі пакети з мікроребрами поблизу отвору в його середині, виконання елементу затиску пакету у вигляді жорсткої штанги, закріпленої до кришки на еластичних опорах (підкладках) та ручне переміщення і притиснення кришки до корпуса В основу корисної моделі поставлено задачу запропонувати пристрій для створення вакууму всередині звичайних пакетів, підвищення якості створення вакууму і продуктивності запечатування та покращити умови праці робітника Поставлена задача вирішується шляхом виконання нижнього та верхнього елементів затиску пакету з еластичними накладками, бік притиснення яких виконаний у вигляді прорізів, рівних половині профілю трубки всмоктування повітря для циліндрових, квадратних та овальних трубок, а для трикутникової трубки - трикутниковий розріз на одній з накладок і без прорізі на протилежній, з можливістю створення герметичності між внутрішніми стінками пакету та трубкою всмоктування повітря при натисненні елементів затиску на пакет і монтажем губок запечатування пакету між харчовим продуктом і елементами затиску. На Фіг.1 - виражено загальний вигляд пристрія; на Фіг.2 - профіль розрізу для циліндричної' трубки всмоктування повітря, на Фіг.З - профіль розрізу для квадратної трубки; на Фіг 4 - профіль розрізу для овальної трубки, на Фіг 5 - профіль розрізу для трикутникової трубки всмоктування повітря Пристрій для створення вакууму в середині звичайного пакету містить стіл 1, губки нижню 2 та верхню 3 для зварювання пакету. Нижній 4 і верхній 5 елементи затиску пакету з еластичними накладками 6, на яких виконані прорізі 7, які залежать від форми трубки 8 всмоктування повітря (рівних половині профілю трубки 8, для циліндрових, квадратних та овальних, а для трикутникової' трубки - трикутників розріз на одній Із накладок 6 і 00 CM 00 ю 5828 без прорізі на протилежній), привод 9 верхнього елементу затиску 5, привод 10 верхньої губки 3 та пакет 11 з харчовим продуктом Пристрій працює наступним чином Оператор розміщує пакет 11 з харчовим продуктом на стіл 1 заводить трубку 8 всмоктування повітря в середину пакету і укладає його вільні кінцівки на нижчий елемент затиску 4 з трубкою 8 в прорізь 7 та розрівнює кінці пакету впродовж елементу затиску 4 І нижньої губки 2, вмикає привод 9 верхнього елементу затиску 5, який притискує кінцівки пакету до трубки 8, забезпечуючи герметичне з'єднання між ними, та вмикає клапан всмоктування повітря (на креслені не позначено), що створює вакуум і середині пакету, вмикає привод 10 губки 3 та вимикає клапан всмоктування повіт8 ря. Губка 3 притискує пакет до губки 2,зварює кінцівки пакету та виплавляє його рештки. Оператор вимикає приводи 9 та 10, які піднімають верхній елемент затиску 5 та верхню губку З в крайнє верхнє положення, вилучає пакет 3 з харчовим продуктом і звільняє трубку 8 від рештків пакету. Впровадження пропонуємо! корисної моделі дозволяє підвищити якість створення вакууму в середині пакету, зменшити витрати електроенергії за рахунок щільного з'єднання сторін пакету з трубкою всмоктування повітря та використовувати звичайні пакети без мікроребер в його середині, покращити умови праці оператора та його безпеку за рахунок механізованого переміщення елементів затиску. 1 Фіі.2 1 5 В Фіг. 4 Фіг. 1 Комп'ютерна верстка Н Лисенко Фіг. 5 Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Киш - 4 2 , 01601
