Пристрій для створювання вакууму всередині пакета, переважно із пластикового матеріалу

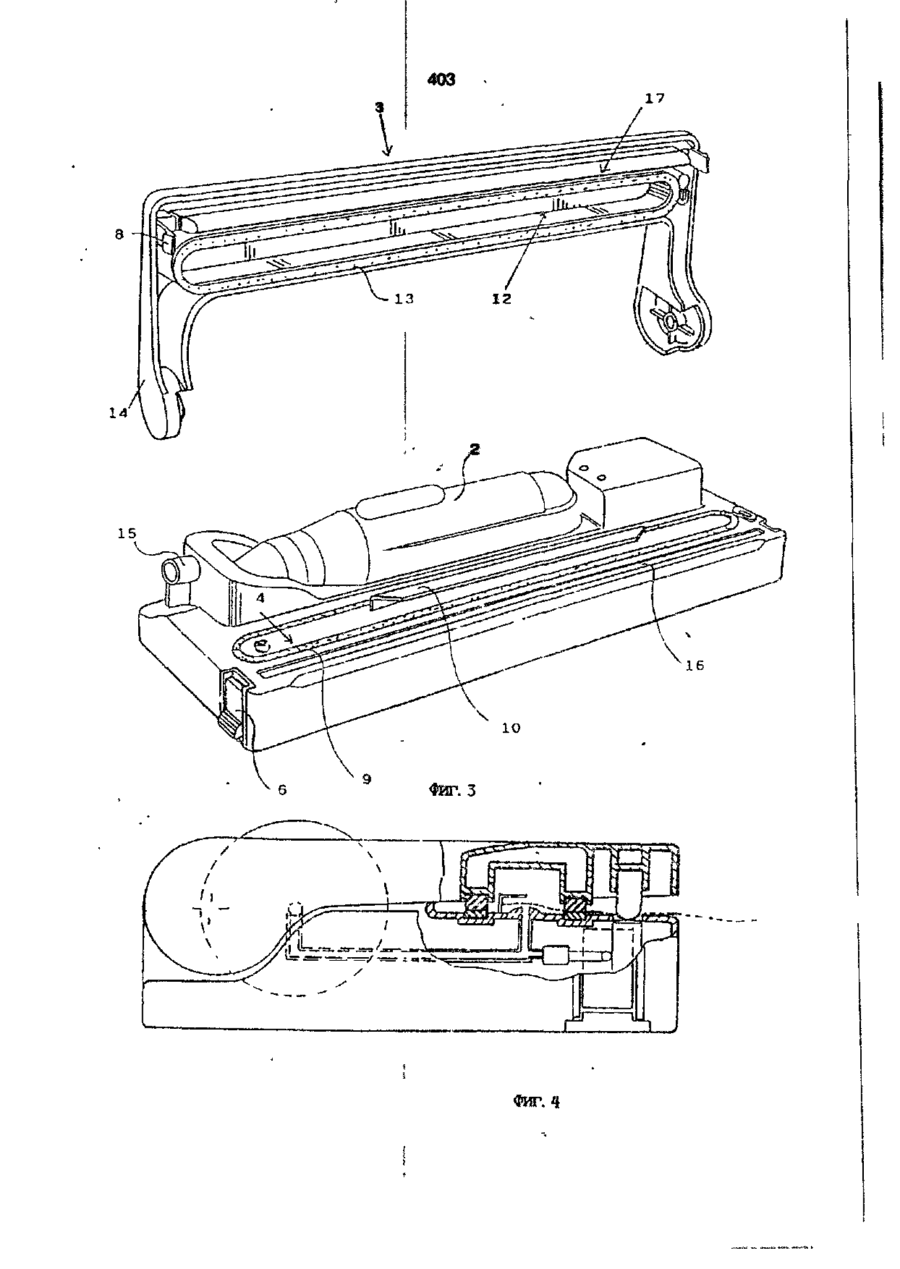

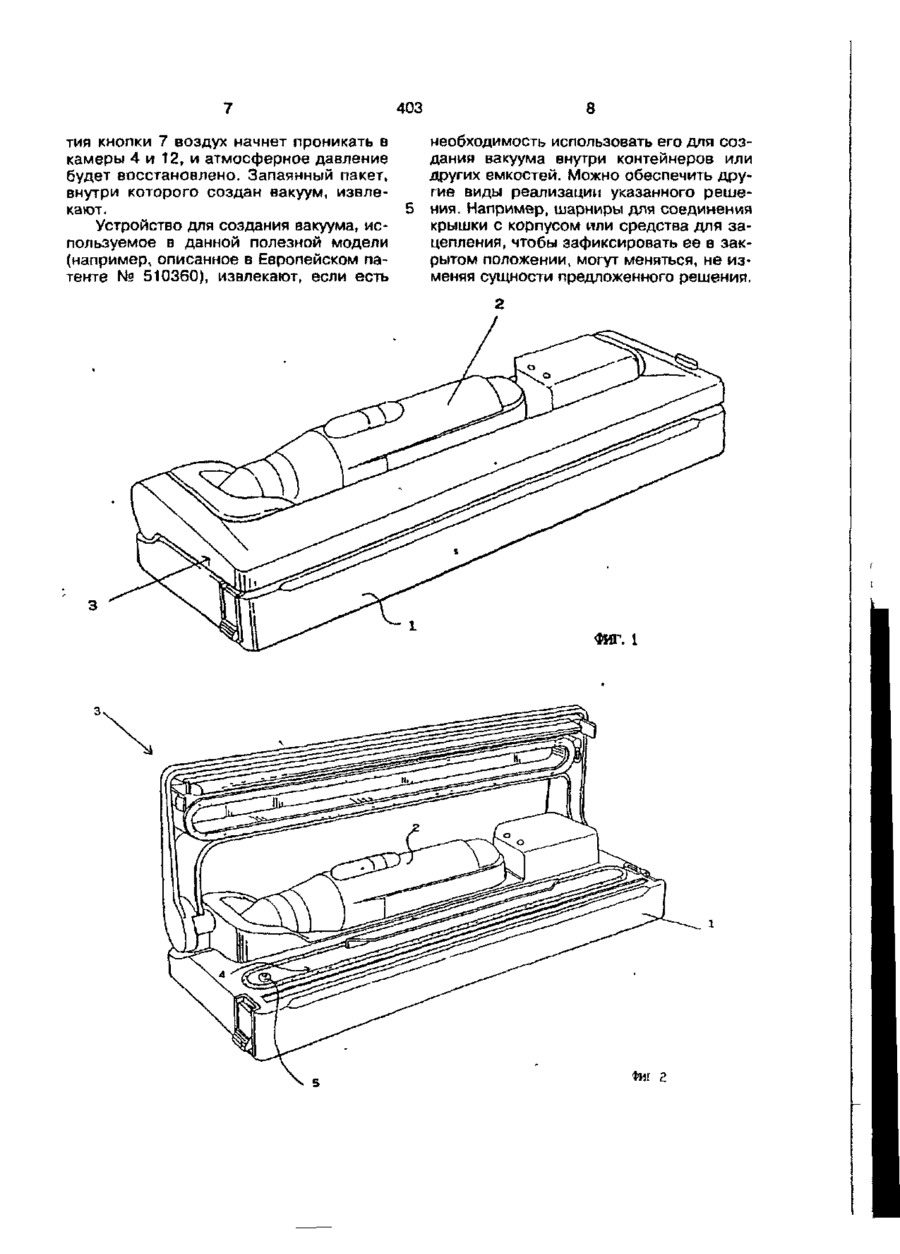

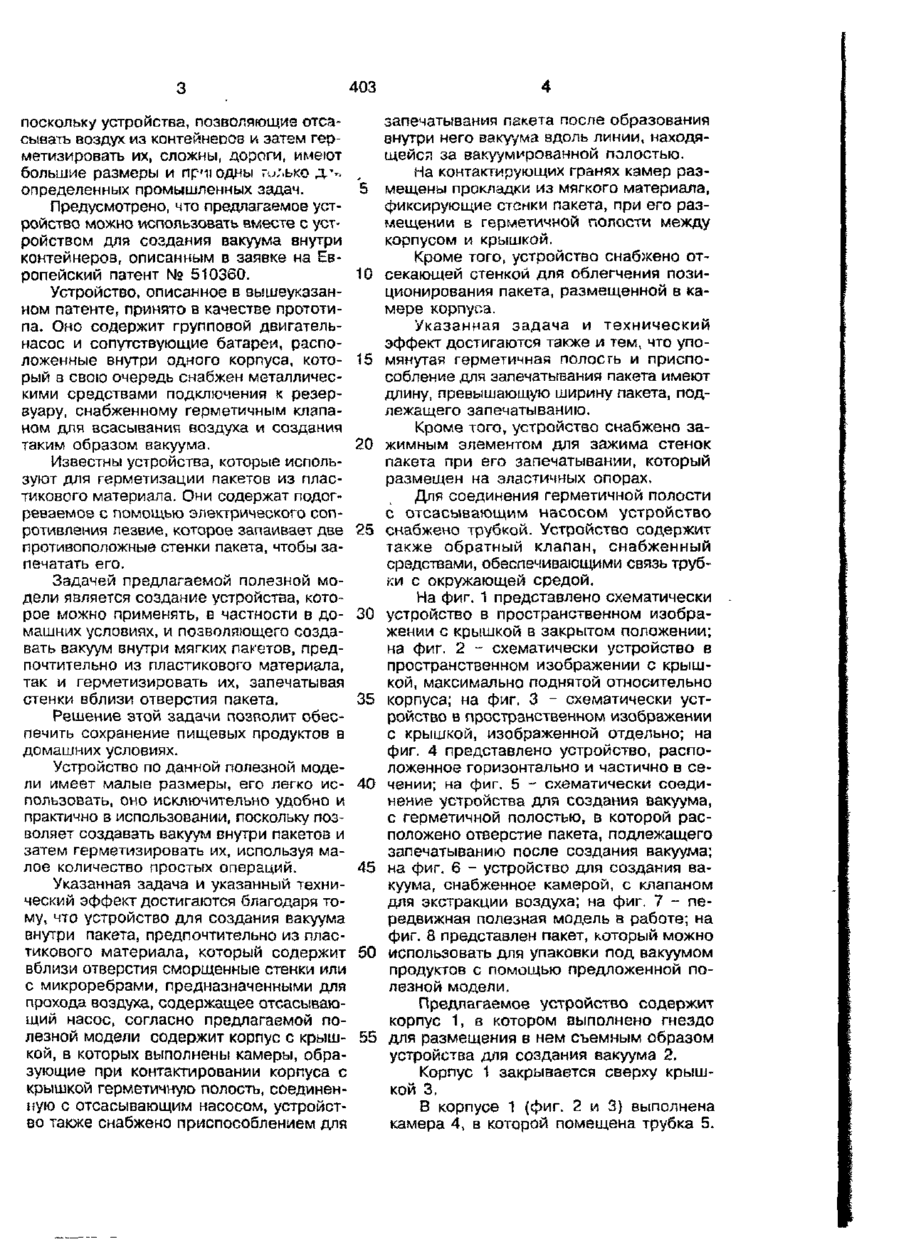

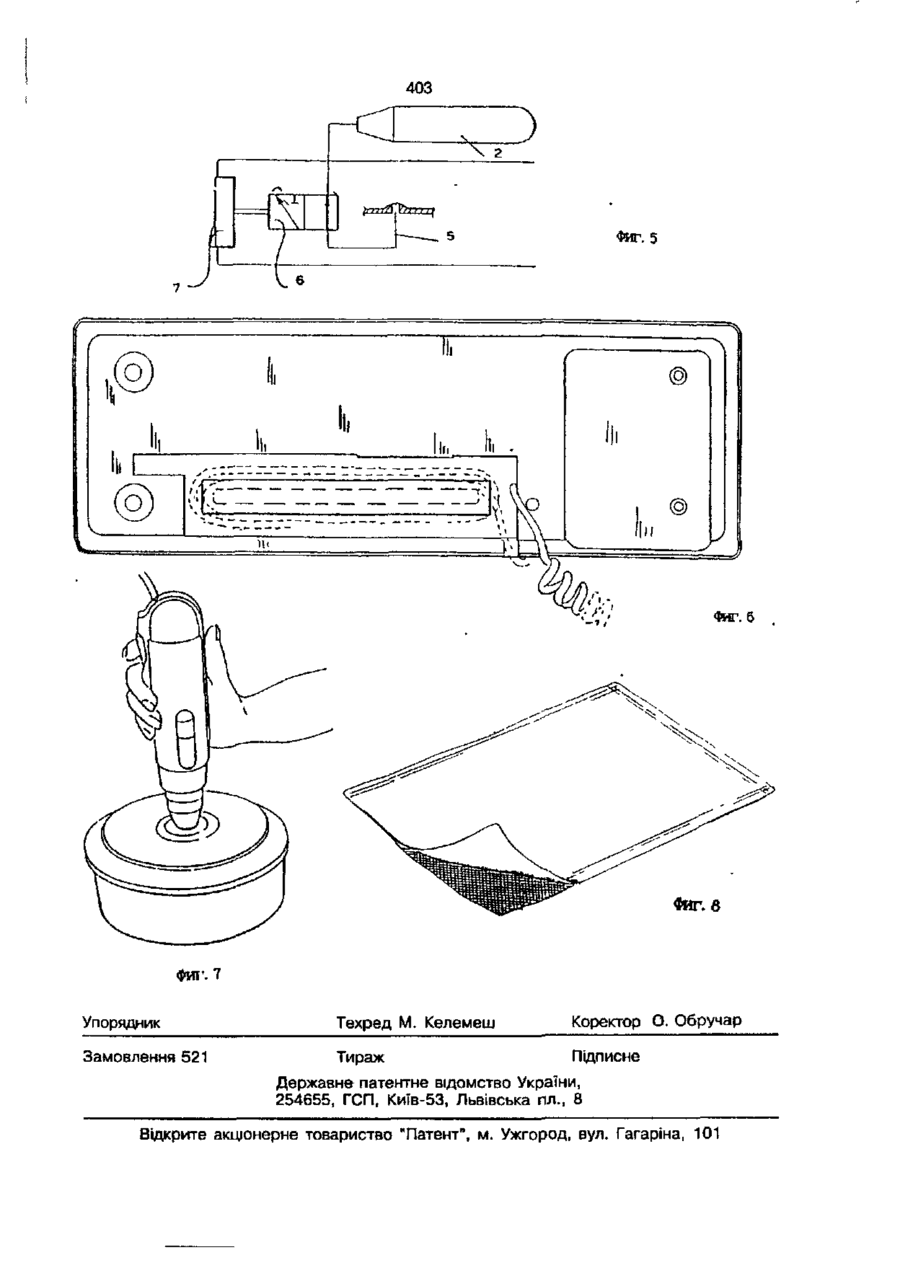

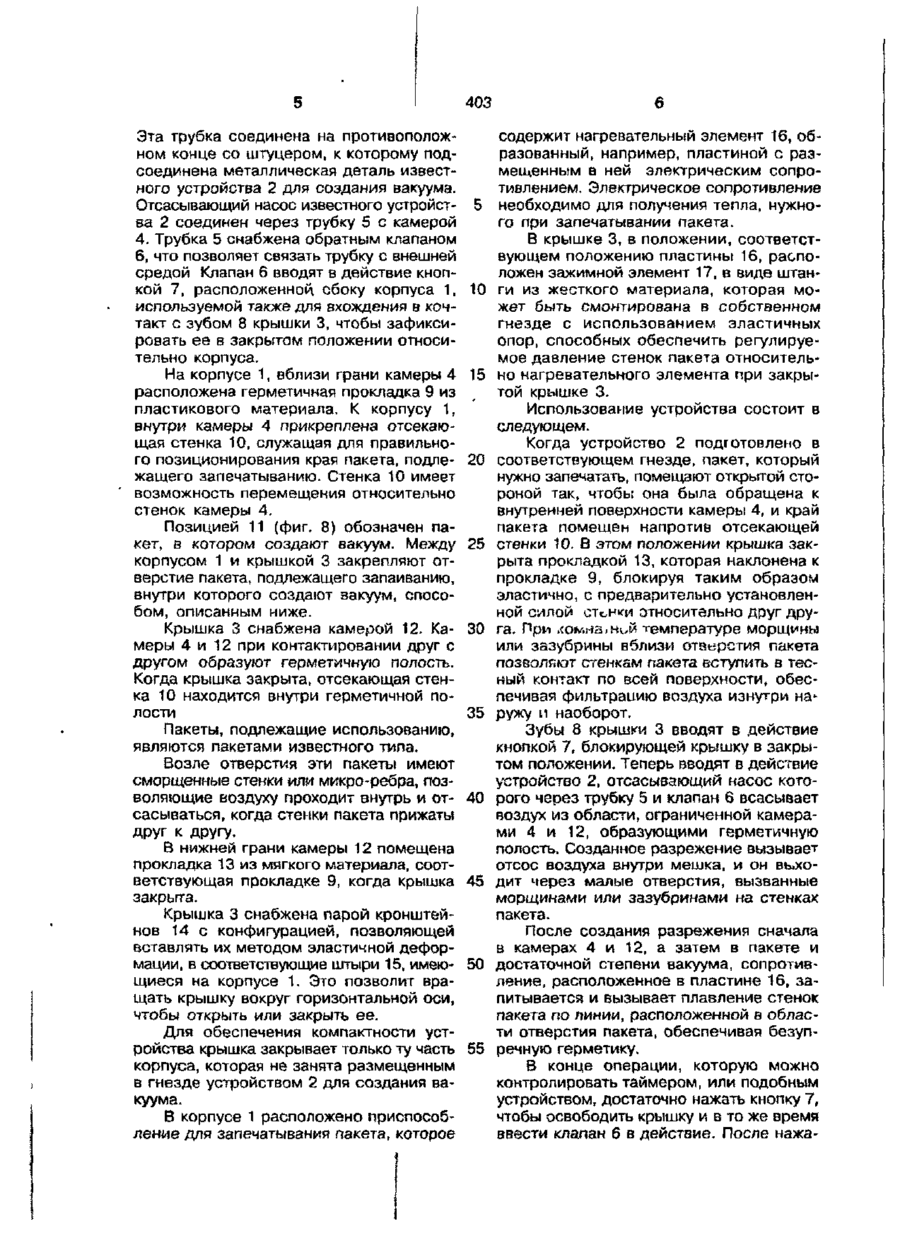

1. Устройство для создания вакуума внутри пакета, предпочтительно из пластикового материала, который содержит вблизи отверстия сморщенные стенки с микроребрами, предназначенными для прохода воздуха, содержащее отсасывающий насос, о т л и ч а ю щ е е с я тем, что оно содержит корпус с крышкой, в которых выполнены камеры, образующие при контактировании корпуса с крышкой герметичную полость, соединенную с отсасывающим насосом, устройство также снабжено приспособлением для запечатывания пакета после образования внутри него вакуума. 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что на контактирующих гранях камер размещены прокладки из мягкого материала, фиксирующие стенки пакета, при его размещении в герметичной полости между корпусом и крышкой. 3. Устройство по пп. 1 и 2, о т л ич а ю щ е е с я тем, что оно снабжено отсекающей стенкой для облегчения позиционирования пакета, размещенной в камере корпуса. 4. Устройство по пп.1 и 2, о т л ич а ю щ е е с я тем, что упомянутая герметичная полость и приспособление для запечатывания пакета имеют длину, превышающую ширину пакета, подлежащего започ&тырзнию. 5. Устройство по пп.1-4, о т л и ч а ющ е е с я тем, что оно снабжено зажимным элементом для зажима стенок пакета при его запечатывании. 6. Устройство по п. 5, о т л и ч а ющ е е с я тем, что зажимной элемент смонтирован на эластичных опорах. 7. Устройство по пп. 1-6, о т л и ч а ющ е е с я тем, что оно снабжено трубкой, соединяющей отсасывающий насос с упомянутой герметичной полостью, и обратным клапаном, снабженным средствами, обеспечивающими связь трубки с окружающей средой. Полезная модель относится к использующей вакуум технологии сохранения продуктов, в частности пищевых, содержащихся в гибких пакетах, предпочтительно из пластикового материала. Известны многие технологии сохранения продуктов, и среди них использова ние вакуума является наиболее предпочтительным. Для этого пищевые продукты помещают в контейнеры или пакеты, в которых создают вакуум, а затем их герметизируют с помощью различных технологий. В настоящее время эта технология ограничена промышленным применением, 403 поскольку устройства, позволяющие отсасывать воздух из контейнеров и затем герметизировать их, сложны, дороги, имеют большие размеры и пр'и одны ru.-.ько доопределенных промышленных задач. Предусмотрено, что предлагаемое устройство можно использовать вместе с устройством для создания вакуума внутри контейнеров, описанным в заявке на Европейский патент № 510360. Устройство, описанное в вышеуказанном патенте, принято в качестве прототипа. Оно содержит групповой двигательнасос и сопутствующие батареи, расположенные внутри одного корпуса, который а свою очередь снабжен металлическими средствами подключения к резервуару, снабженному герметичным клапаном для всасывания воздуха и создания таким образом вакуума. Известны устройства, которые используют для герметизации пакетов из пластикового материала. Они содержат подогреваемое с помощью электрического сопротивления лезвие, которое запаивает две противоположные стенки пакета, чтобы запечатать его. Задачей предлагаемой полезной модели является создание устройства, которое можно применять, в частности в домашних условиях, и позволяющего создавать вакуум внутри мягких пакетов, предпочтительно из пластикового материала, так и герметизировать их, запечатывая стенки вблизи отверстия пакета. Решение этой задачи позволит обеспечить сохранение пищевых продуктов в домашних условиях. Устройство по данной полезной модели имеет малые размеры, его легко использовать, оно исключительно удобно и практично в использовании, поскольку позволяет создавать вакуум внутри пакетов и затем герметизировать их, используя малое количество простых операций. Указанная задача и указанный технический эффект достигаются благодаря тому, что устройство для создания вакуума внутри пакета, предпочтительно из пластикового материала, который содержит вблизи отверстия сморщенные стенки или с микроребрами, предназначенными для прохода воздуха, содержащее отсасывающий насос, согласно предлагаемой полезной модели содержит корпус с крышкой, в которых выполнены камеры, образующие при контактировании корпуса с крышкой герметичную полость, соединенную с отсасывающим насосом, устройство также снабжено приспособлением для 5 10 15 20 25 30 35 40 45 50 55 4 запечатывания пакета после образования внутри него вакуума вдоль линии, находящейся за вакуумированной полостью. На контактирующих гранях камер размещены прокладки из мягкого материала, фиксирующие стенки пакета, при его размещении в герметичной полости между корпусом и крышкой. Кроме того, устройство снабжено отсекающей стенкой для облегчения позиционирования пакета, размещенной в камере корпуса. Указанная задача и технический эффект достигаются также и тем, что упомянутая герметичная полость и приспособление для запечатывания пакета имеют длину, превышающую ширину пакета, подлежащего запечатыванию. Кроме того, устройство снабжено зажимным элементом для зажима стенок пакета при его запечатывании, который размещен на эластичных опорах. Для соединения герметичной полости с отсасывающим насосом устройство снабжено трубкой. Устройство содержит также обратный клапан, снабженный средствами, обеспечивающими связь трубки с окружающей средой. На фиг. 1 представлено схематически устройство в пространственном изображении с крышкой в закрытом положении; на фиг. 2 - схематически устройство в пространственном изображении с крышкой, максимально поднятой относительно корпуса; на фиг. 3 - схематически устройство в пространственном изображении с крышкой, изображенной отдельно; на фиг. 4 представлено устройство, расположенное горизонтально и частично в сечении; на фиг. 5 - схематически соединение устройства для создания вакуума, с герметичной полостью, в которой расположено отверстие пакета, подлежащего запечатыванию после создания вакуума; на фиг. 6 - устройство для создания вакуума, снабженное камерой, с клапаном для экстракции воздуха; на фиг. 7 - передвижная полезная модель а работе; на фиг. 8 представлен пакет, который можно использовать для упаковки под вакуумом продуктов с помощью предложенной полезной модели. Предлагаемое устройство содержит корпус 1, в котором выполнено гнездо для размещения в нем съемным образом устройства для создания вакуума 2, Корпус 1 закрывается сверху крышкой 3. В корпусе 1 (фиг. 2 и 3) выполнена камера 4, в которой помещена трубка 5. 403 содержит нагревательный элемент 16, обЭта трубка соединена на противоположразованный, например, пластиной с разном конце со штуцером, к которому подмещенным в ней электрическим сопросоединена металлическая деталь известтивлением. Электрическое сопротивление ного устройства 2 для создания вакуума. Отсасывающий насос известного устройст- 5 необходимо для получения тепла, нужного при запечатывании пакета. ва 2 соединен через трубку 5 с камерой 4. Трубка 5 снабжена обратным клапаном В крышке 3, в положении, соответст6, что позволяет связать трубку с внешней вующем положению пластины 16, распосредой Клапан 6 вводят в действие кнопложен зажимной элемент 17, в виде штанкой 7, расположенной, сбоку корпуса 1, 10 ги из жесткого материала, которая моиспользуемой также для вхождения s конжет быть смонтирована в собственном такт с зубом 8 крышки 3, чтобы зафиксигнезде с использованием эластичных ровать ее в закрытом положении относиопор, способных обеспечить регулируетельно корпуса. мое давление стенок пакета относительНа корпусе 1, вблизи грани камеры 4 15 но нагревательного элемента при закрырасположена герметичная прокладка 9 из той крышке 3. пластикового материала. К корпусу 1, Использование устройства состоит в внутри камеры 4 прикреплена отсекаюследующем. щая стенка 10, служащая для правильноКогда устройство 2 подготовлено в го позиционирования края пакета, подле- 20 соответствующем гнезде, пакет, который жащего запечатыванию. Стенка 10 имеет нужно запечатать, помещают открытой стовозможность перемещения относительно роной так, чтобы она была обращена к стенок камеры 4. внутренней поверхности камеры 4, и край пакета помещен напротив отсекающей Позицией 11 (фиг. 8) обозначен пакет, в котором создают вакуум. Между 25 стенки 10. В этом положении крышка заккорпусом 1 и крышкой 3 закрепляют отрыта прокладкой 13, которая наклонена к верстие пакета, подлежащего запаиванию, прокладке 9, блокируя таким образом внутри которого создают вакуум, спосоэластично, с предварительно установленбом, описанным ниже. ной силой станки относительно друг друКрышка 3 снабжена камерой 12. Ка- ЗО га. При .(OAAHSIHL/Й температуре морщины или зазубрины вблизи отверстия пакета меры 4 и 12 при контактировании друг с позволяют стенкам пакета вступить в тесдругом образуют герметичную полость. ный контакт по всей поверхности, обесКогда крышка закрыта, отсекающая стенпечивая фильтрацию воздуха изнутри нака 10 находится внутри герметичной полости 35 ружу и наоборот. Пакеты, подлежащие использованию, Зубы 8 крышки 3 вводят в действие являются пакетами известного типа. кнопкой 7, блокирующей крышку в закрытом положении. Теперь вводят в действие Возле отверстия эти пакеты имеют устройство 2, отсасывающий насос котосморщенные стенки или микро-ребра, позволяющие воздуху проходит внутрь и от- 40 рого через трубку 5 и клапан 6 всасывает сасываться, когда стенки пакета прижаты воздух из области, ограниченной камерадруг к другу. ми 4 и 12, образующими герметичную полость. Созданное разрежение вызывает В нижней грани камеры 12 помещена отсос воздуха внутри мешка, и он выхопрокладка 13 из мягкого материала, соответствующая прокладке 9, когда крышка 45 дит через малые отверстия, вызванные закрыта. морщинами или зазубринами на стенках пакета. Крышка 3 снабжена парой кронштейнов 14 с конфигурацией, позволяющей После создания разрежения сначала вставлять их методом эластичной дефорв камерах 4 и 12, а затем в пакете и мации, в соответствующие штыри 15, имею- 50 достаточной степени вакуума, сопротивщиеся на корпусе 1. Это позволит враление, расположенное в пластине 16, защать крышку вокруг горизонтальной оси, питывается и вызывает плавление стенок чтобы открыть или закрыть ее. пакета по линии, расположенной в области отверстия пакета, обеспечивая безупДля обеспечения компактности устройства крышка закрывает только ту часть 55 речную герметику, корпуса, которая не занята размещенным В конце операции, которую можно в гнезде устройством 2 для создания ваконтролировать таймером, или подобным куума. устройством, достаточно нажать кнопку 7, чтобы освободить крышку и в то же время В корпусе 1 расположено приспособввести клапан 6 в действие. После нажаление для запечатывания пакета, которое 403 тия кнопки 7 воздух начнет проникать в камеры 4 и 12, и атмосферное давление будет восстановлено. Запаянный пакет, внутри которого создан вакуум, извлекают. Устройство для создания вакуума, используемое в данной полезной модели (например, описанное в Европейском патенте № 510360), извлекают, если есть 8 необходимость использовать его для создания вакуума внутри контейнеров или других емкостей. Можно обеспечить другие виды реализации указанного решения. Например, шарниры для соединения крышки с корпусом или средства для зацепления, чтобы зафиксировать ее в закрытом положении, могут меняться, не изменяя сущности предложенного решения. ФИГ. 1 Фиг г 403 8 -Ц ФИГ, 403 Фиг. в ФИТ'. 7 Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення 521 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
