Шумозахисний екран

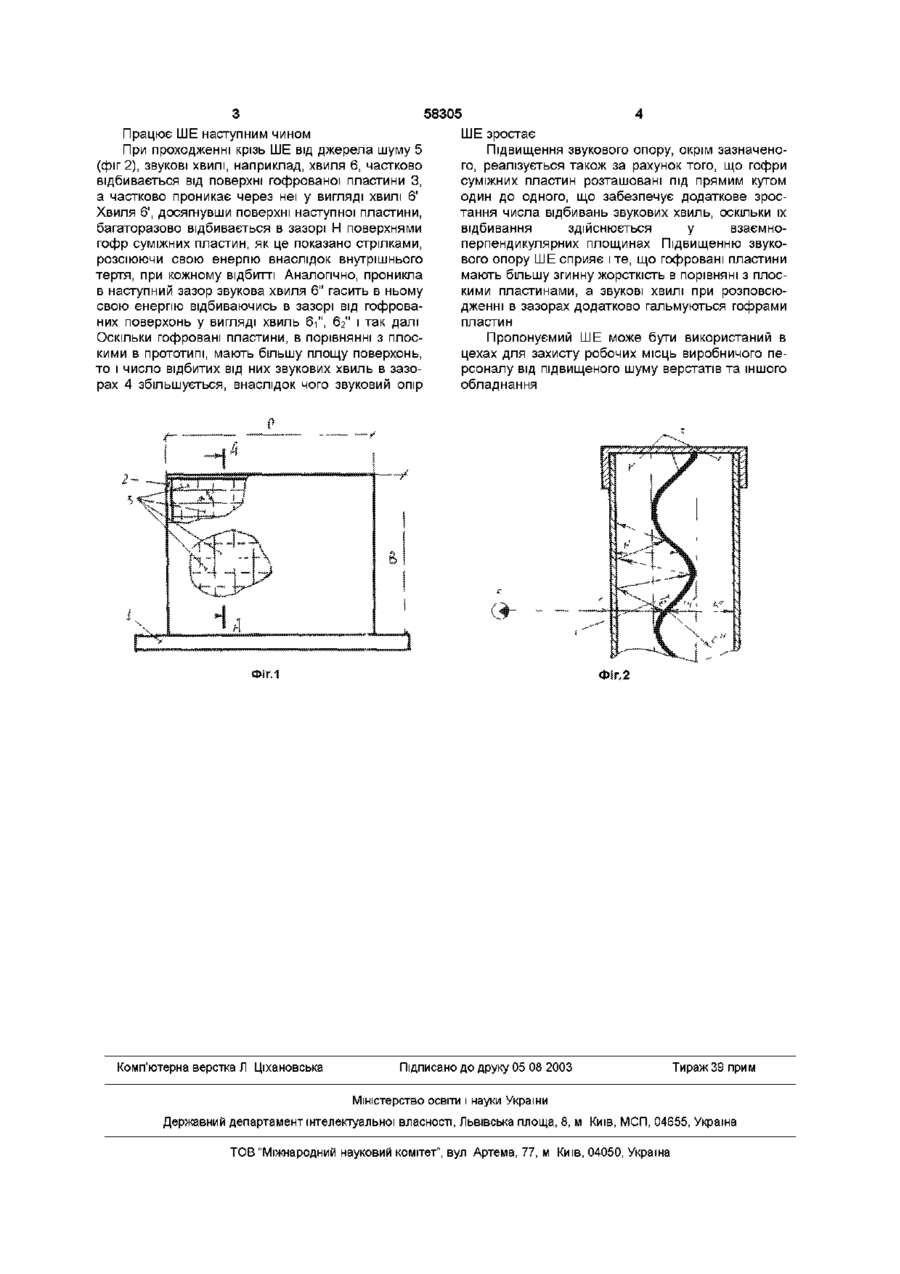

Шумозахисний екран, що містить закріплені на рамі з зазором плоскі пластини, який відрізняється тим, що пластини мають гофровану форму і розташовані так, що гофри суміжних пластин утворюють між собою прямий кут Поставлена задача вирішується тим, що в ШЕ, який містить закріплені на рамі з зазором плоскі пластини, згідно винаходу пластини мають гофровану форму і розташовані так, що гофри суміжних пластин утворюють між собою прямий кут Надання пластинам гофрованої форми і розташування гофр суміжних пластин під прямим кутом один до одного, призводить до зміни форми зазорів між пластинами (з плоскої форми в прототипі на хвилеподібну, тобто періодично змінну в усіх напрямках, в заявляємій конструкції), що забезпечує додаткове розсіювання звукової енергії відбитих в зазорах звукових хвиль за рахунок їх гальмування гофрами та збільшення числа відбивань внаслідок зростання площі поверхонь гофрованих пластин Додаткове розсіювання енергії звукових хвиль приводить до зростання звукового опору ШЕ і підвищує цим ефективність захисту від шуму На фіг 1 схематично зображений заявляємий ШЕ, загальний вигляд, на фіг 2 - переріз А-А на фіг 1 ШЕ складається з стойки 1, до якої приєднана рама 2 На рамі 2 закріплені пластини 3, які мають гофровану форму Пластини 3 розташовані так, що гофри суміжних пластин утворюють між собою прямий кут а Гофрована форма пластин 3 та розташування суміжних пластин гофрами під прямим кутом забезпечує утворення між ними максимально можливої КІЛЬКОСТІ періодично змінних зазорів Н як по висоті В, так і по ширині С, тобто у взаємноперпендикулярних напрямках, що посилює відбивання та гальмування звукових хвиль при їх розповсюдженні в зазорах ю о СО 00 ю 58305 Працює ШЕ наступним чином При проходженні крізь ШЕ від джерела шуму 5 (фіг 2), звукові хвилі, наприклад, хвиля 6, частково відбивається від поверхні гофрованої пластини З, а частково проникає через неї у вигляді хвилі 6' Хвиля 6', досягнувши поверхні наступної пластини, багаторазово відбивається в зазорі Н поверхнями гофр суміжних пластин, як це показано стрілками, розсіюючи свою енергію внаслідок внутрішнього тертя, при кожному відбитті Аналогічно, проникла в наступний зазор звукова хвиля 6" гасить в ньому свою енергію відбиваючись в зазорі від гофрованих поверхонь у вигляді хвиль 6Г, 62" і так далі Оскільки гофровані пластини, в порівнянні з плоскими в прототипі, мають більшу площу поверхонь, то і число відбитих від них звукових хвиль в зазорах 4 збільшується, внаслідок чого звуковий опір ШЕ зростає Підвищення звукового опору, окрім зазначеного, реалізується також за рахунок того, що гофри суміжних пластин розташовані під прямим кутом один до одного, що забезпечує додаткове зростання числа відбивань звукових хвиль, оскільки їх відбивання здійснюється у взаємноперпендикулярних площинах Підвищенню звукового опору ШЕ сприяє і те, що гофровані пластини мають більшу згинну жорсткість в порівняні з плоскими пластинами, а звукові хвилі при розповсюдженні в зазорах додатково гальмуються гофрами пластин Пропонуємий ШЕ може бути використаний в цехах для захисту робочих місць виробничого персоналу від підвищеного шуму верстатів та іншого обладнання ФІГ.1 Комп'ютерна верстка Л Ціхановська Фіг, 2 Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
