Шумозахисний екран

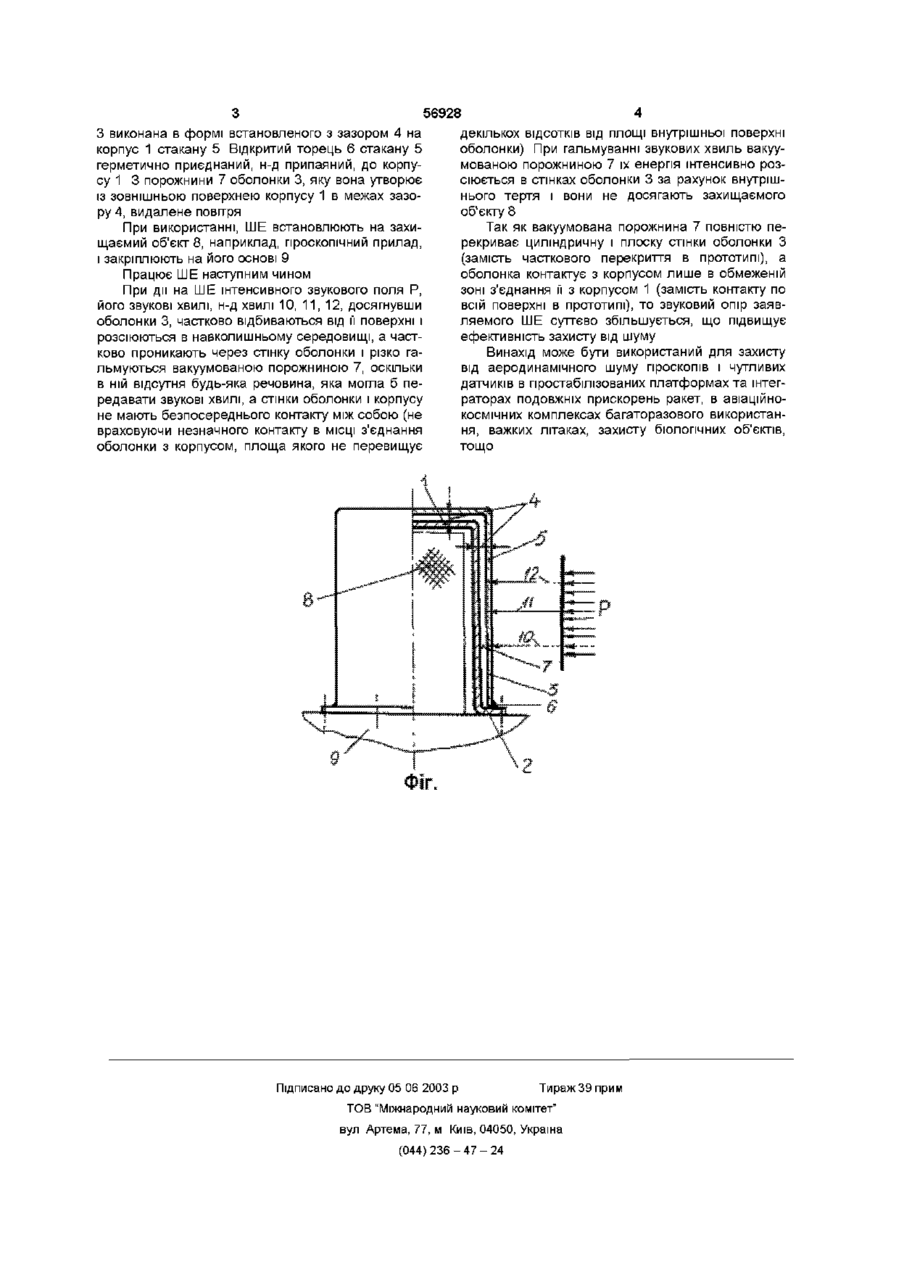

Шумозахисний екран, що містить суцільний стаканоподібний корпус і розташовану зовні корпусу герметичну оболонку, з порожнини якої видалене повітря, який відрізняється тим, що оболонка виконана в формі встановленого з зазором на корпус стакана, відкритий торець якого герметично приєднаний до корпусу ПОЛІТЕХНІЧНИЙ Винахід відноситься до машинобудування, а саме, до пристроїв ізоляції від шуму, і може бути використаний в авіаційній та ракетно-космічній техніці для захисту приладів, чутливих датчиків та біологічних об'єктів від шуму високої потужності Відомий шумозахисний екран (ШЕ), що містить корпус з пошарово розташованих звукопоглинаючих і з'єднуючих матеріалів і розташовані в ТІЛІ корпусу різних типів вакуумовані камери, ряди яких перекривають один одного (див , н-д, А с СС №1578742, G10K11/00, 1990) Недолік цього ШЕ полягає в складності конструкції, що обумовлена наявністю в ній великого числа різноманітних матеріалів і вакуумованих камер Крім цього, наявність перетинок між вакуумованими камерами зменшує звуковий опір ШЕ, що є іншим його недоліком і знижує ефективність захисту від шуму Відомий також ШЕ, що містить суцільний корпус і розташовану зовні корпусу і контактуючу з ним герметичну оболонку в формі складених без зазору по СПІЛЬНІЙ осі пустотілих кілець, з порожнини яких видалено повітря (див заявку №2002031935 від 11 04 2002, на патент України на винахід, позитивне рішення від 11 07 2002р) Цей ШЕ є найбільш близьким до винаходу по технічній суті та досягаемому ефекту і прийнятий за прототип Недолік відомого ШЕ полягає також втому, що він має понижений звуковий опір внаслідок того, що вакуумована порожнина оболонки не повністю перекриває її стінки Іншою причиною пониженого звукового опору є те, що оболонка по всій своїй висоті і діаметру контактує з корпусом і через цей контакт передає значну частину звукової енергії на захищаємий об'єкт В основу винаходу поставлена задача вдосконалення ШЕ, в якому шляхом зміни форми, розташування та кріплення оболонки забезпечується повне перекриття стінок оболонки вакуумованою порожниною та майже повне усунення и контакту з корпусом, що суттєво збільшує звуковий опір і цим підвищує ефективність захисту від шуму Поставлена задача вирішується тим, що в ШЕ, який містить суцільний стаканоподібний корпус і розташовану зовні корпусу герметичну оболонку, з порожнини якої видалене повітря, згідно винаходу оболонка виконана в формі встановленого із зазором на корпус стакану, відкритий торець якого герметично приєднаний до корпусу Виконання вакуумованої оболонки в формі встановленого із зазором на корпус стакану, відкритий торець якого герметично приєднаний до корпусу, забезпечує повне перекриття вакуумованою порожниною її стінок та усуває їх контакт з корпусом по всій висоті і дну стакана, що призводить до зростання звукового опору, внаслідок чого ефективність захисту від шуму підвищується Заявляємий ШЕ зображений на фіг, загальний вигляд ШЕ містить суцільний стаканоподібний корпус 1 з відбортованим фланцем 2, а також розташовану зовні корпусу герметичну оболонку 3 Оболонка 00 (О ю 56928 З виконана в формі встановленого з зазором 4 на декількох ВІДСОТКІВ від площі внутрішньої поверхні корпус 1 стакану 5 Відкритий торець 6 стакану 5 оболонки) При гальмуванні звукових хвиль вакуугерметично приєднаний, н-д припаяний, до корпумованою порожниною 7 їх енергія інтенсивно розсу 1 З порожнини 7 оболонки 3, яку вона утворює сіюється в стінках оболонки 3 за рахунок внутрішіз зовнішньою поверхнею корпусу 1 в межах зазонього тертя і вони не досягають захищаємого ру 4, видалене повітря об'єкту 8 Так як вакуумована порожнина 7 повністю пеПри використанні, ШЕ встановлюють на захирекриває циліндричну і плоску стінки оболонки З щаємий об'єкт 8, наприклад, гіроскопічний прилад, (замість часткового перекриття в прототипі), а і закріплюють на його основі 9 оболонка контактує з корпусом лише в обмеженій Працює ШЕ наступним чином зоні з'єднання її з корпусом 1 (замість контакту по При дії на ШЕ інтенсивного звукового поля Р, всій поверхні в прототипі), то звуковий опір заявйого звукові хвилі, н-д хвилі 10, 11, 12, досягнувши ляемого ШЕ суттєво збільшується, що підвищує оболонки 3, частково відбиваються від її поверхні і ефективність захисту від шуму розсіюються в навколишньому середовищі, а частково проникають через стінку оболонки і різко гаВинахід може бути використаний для захисту льмуються вакуумованою порожниною 7, оскільки від аеродинамічного шуму гіроскопів і чутливих в ній відсутня будь-яка речовина, яка могла б педатчиків в гіростабілізованих платформах та інтегредавати звукові хвилі, а стінки оболонки і корпусу раторах подовжніх прискорень ракет, в авіаційноне мають безпосереднього контакту між собою (не космічних комплексах багаторазового використанвраховуючи незначного контакту в МІСЦІ з'єднання ня, важких літаках, захисту біологічних об'єктів, оболонки з корпусом, площа якого не перевищує тощо Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
