Заготовка складної коробки

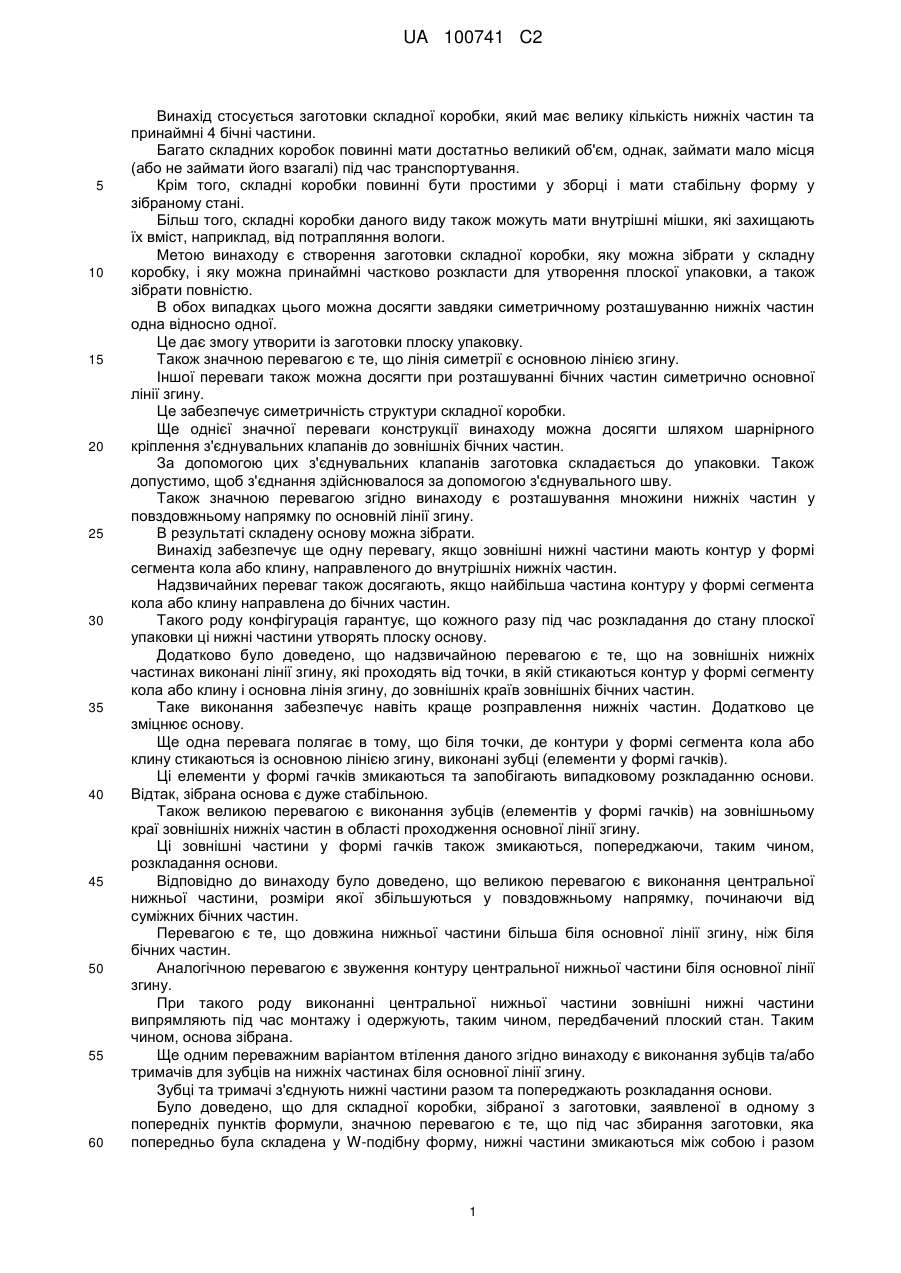

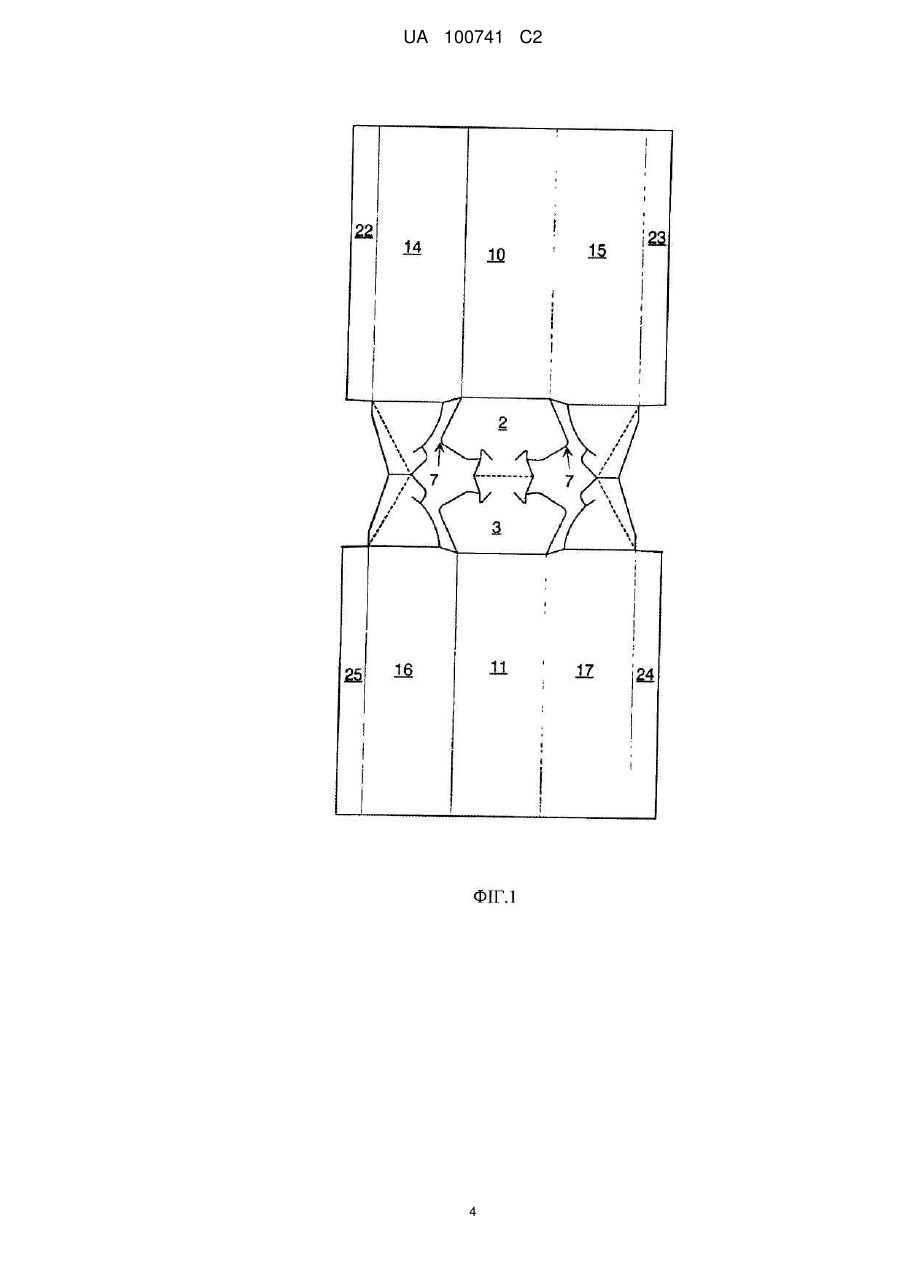

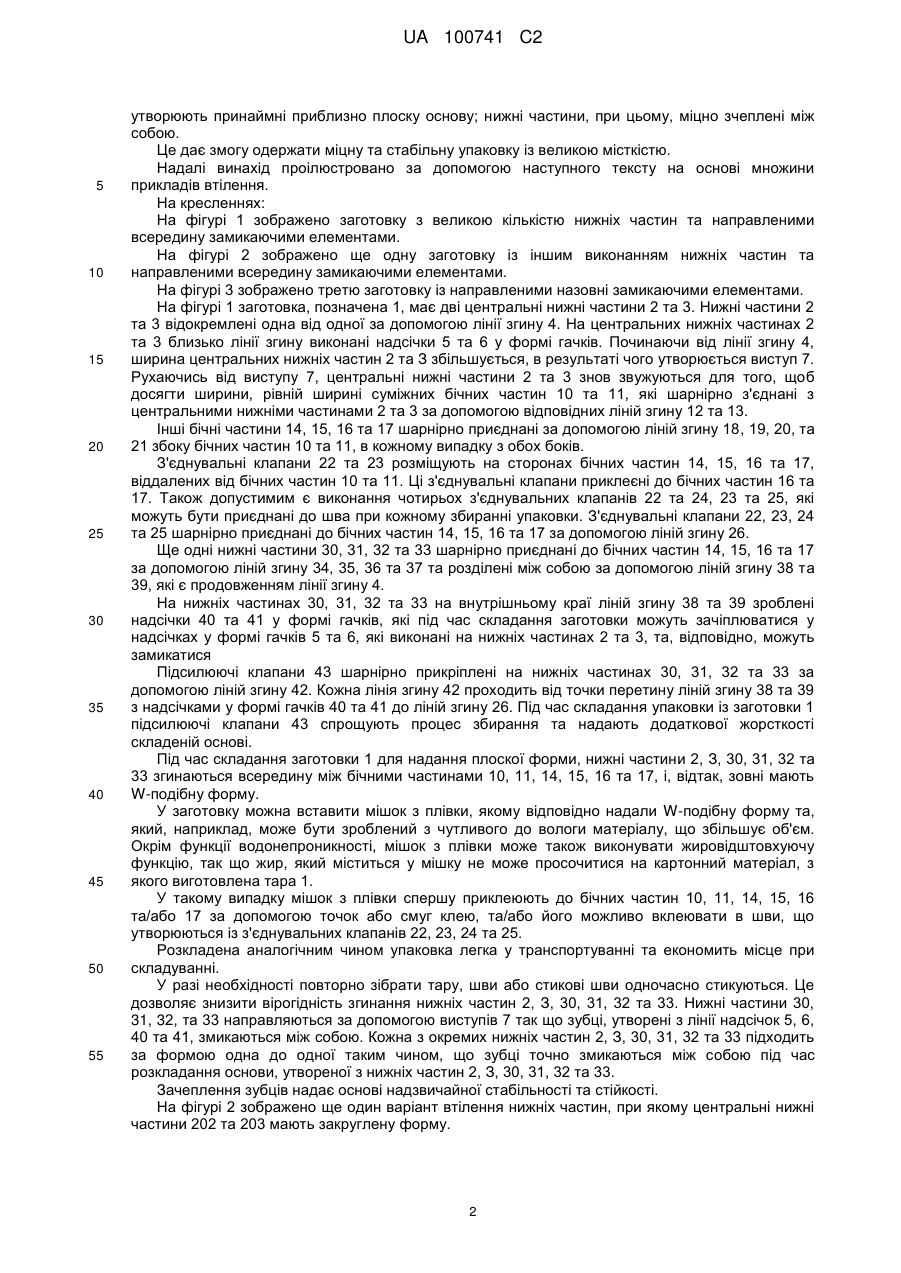

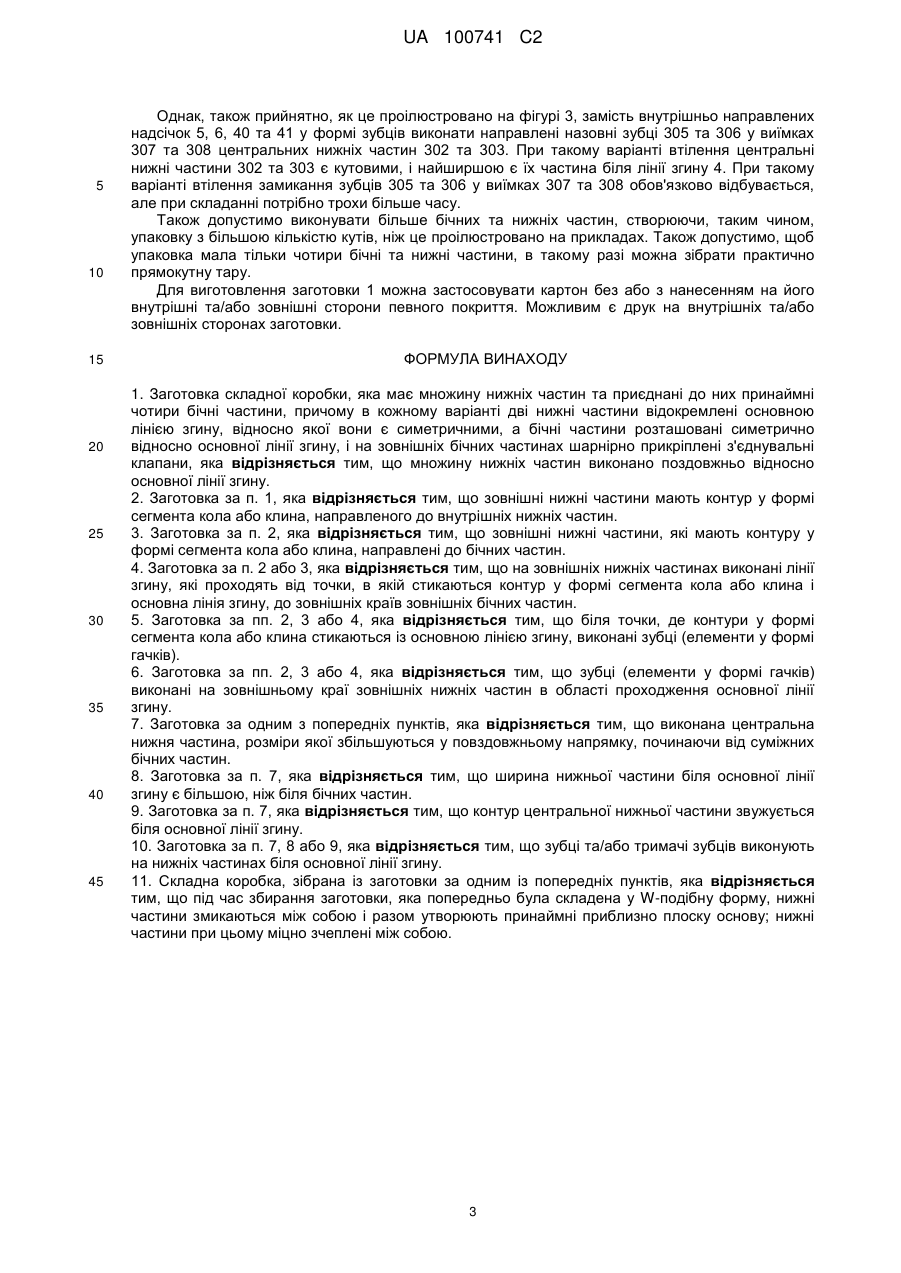

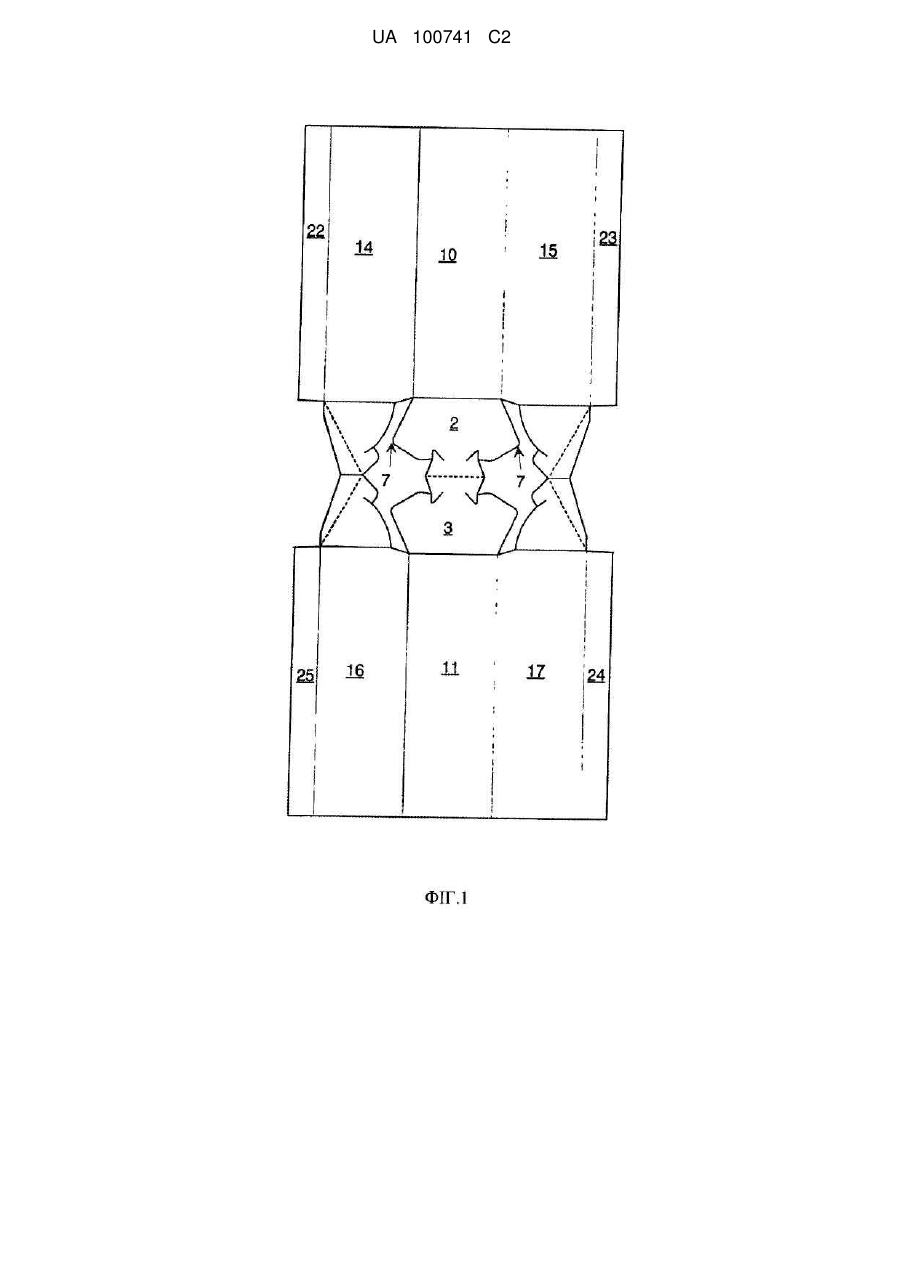

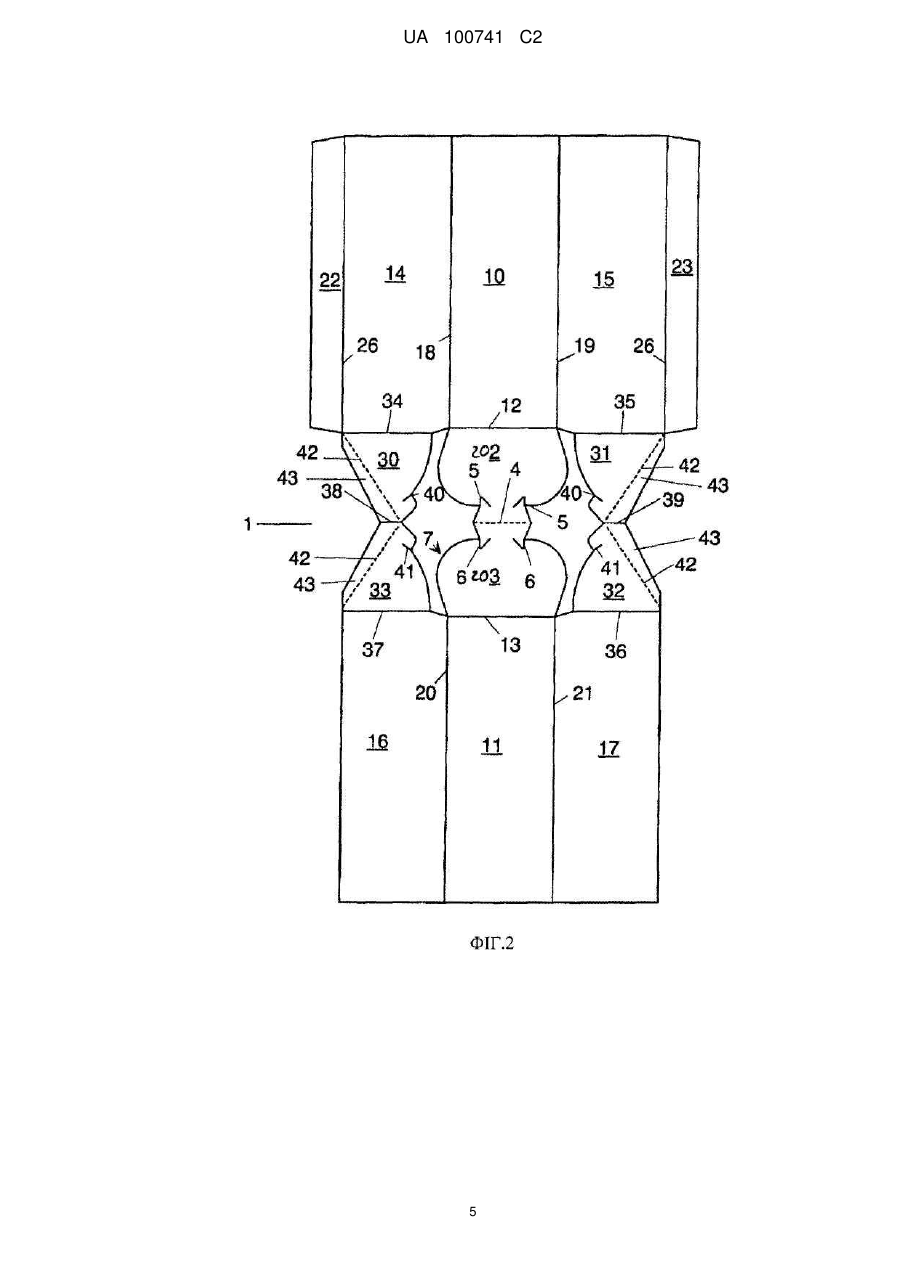

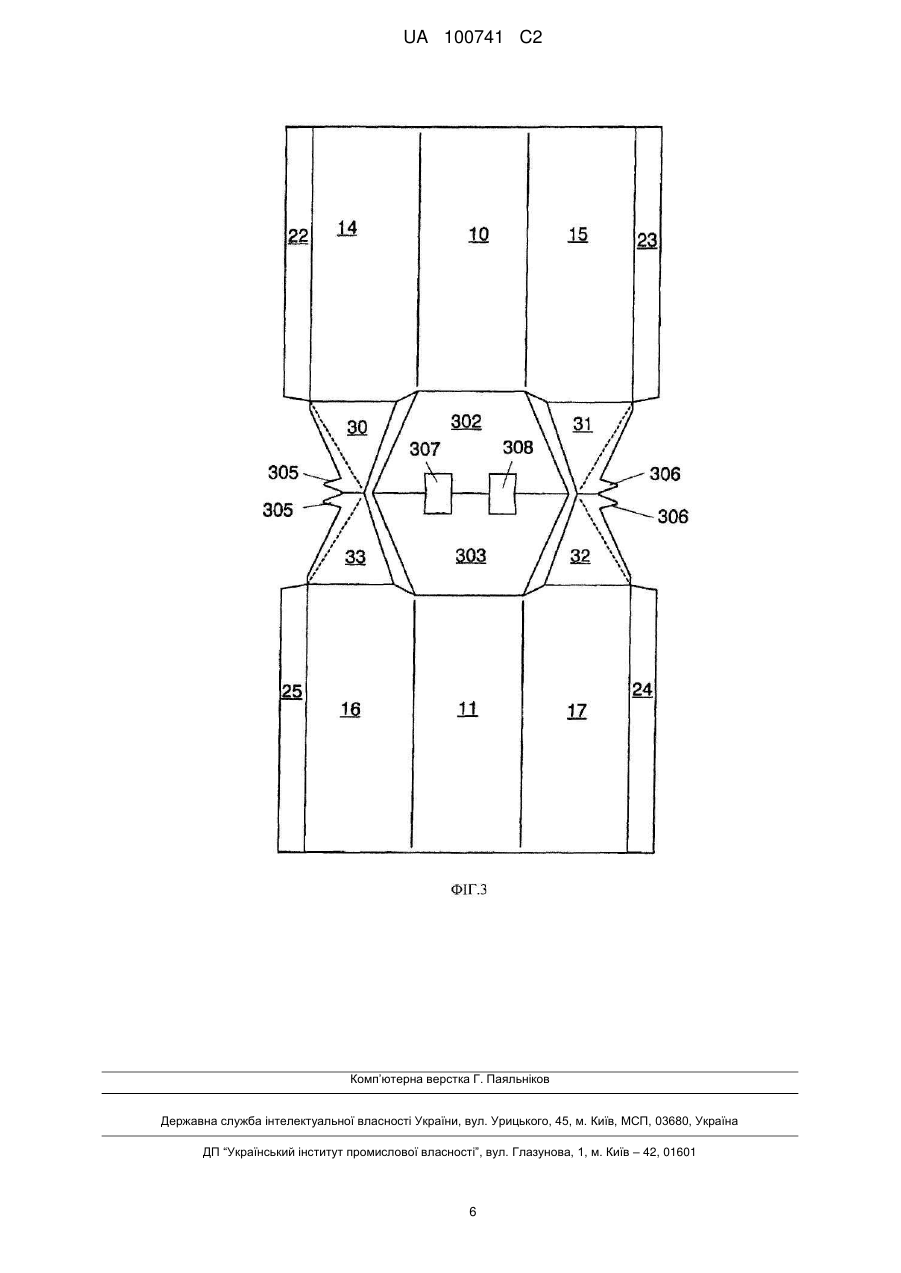

Реферат: Заготовка складної коробки (1) із множиною нижніх частин (2, 3, 30, 31, 32, 33) і принаймні чотирма бічними частинами (10, 11, 14, 15, 16, 17), прикріпленими до них, яка відрізняється тим, що дві нижні частини відповідно виконані симетрично одна до одної. UA 100741 C2 (12) UA 100741 C2 UA 100741 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується заготовки складної коробки, який має велику кількість нижніх частин та принаймні 4 бічні частини. Багато складних коробок повинні мати достатньо великий об'єм, однак, займати мало місця (або не займати його взагалі) під час транспортування. Крім того, складні коробки повинні бути простими у зборці і мати стабільну форму у зібраному стані. Більш того, складні коробки даного виду також можуть мати внутрішні мішки, які захищають їх вміст, наприклад, від потрапляння вологи. Метою винаходу є створення заготовки складної коробки, яку можна зібрати у складну коробку, і яку можна принаймні частково розкласти для утворення плоскої упаковки, а також зібрати повністю. В обох випадках цього можна досягти завдяки симетричному розташуванню нижніх частин одна відносно одної. Це дає змогу утворити із заготовки плоску упаковку. Також значною перевагою є те, що лінія симетрії є основною лінією згину. Іншої переваги також можна досягти при розташуванні бічних частин симетрично основної лінії згину. Це забезпечує симетричність структури складної коробки. Ще однієї значної переваги конструкції винаходу можна досягти шляхом шарнірного кріплення з'єднувальних клапанів до зовнішніх бічних частин. За допомогою цих з'єднувальних клапанів заготовка складається до упаковки. Також допустимо, щоб з'єднання здійснювалося за допомогою з'єднувального шву. Також значною перевагою згідно винаходу є розташування множини нижніх частин у повздовжньому напрямку по основній лінії згину. В результаті складену основу можна зібрати. Винахід забезпечує ще одну перевагу, якщо зовнішні нижні частини мають контур у формі сегмента кола або клину, направленого до внутрішніх нижніх частин. Надзвичайних переваг також досягають, якщо найбільша частина контуру у формі сегмента кола або клину направлена до бічних частин. Такого роду конфігурація гарантує, що кожного разу під час розкладання до стану плоскої упаковки ці нижні частини утворять плоску основу. Додатково було доведено, що надзвичайною перевагою є те, що на зовнішніх нижніх частинах виконані лінії згину, які проходять від точки, в якій стикаються контур у формі сегменту кола або клину і основна лінія згину, до зовнішніх країв зовнішніх бічних частин. Таке виконання забезпечує навіть краще розправлення нижніх частин. Додатково це зміцнює основу. Ще одна перевага полягає в тому, що біля точки, де контури у формі сегмента кола або клину стикаються із основною лінією згину, виконані зубці (елементи у формі гачків). Ці елементи у формі гачків змикаються та запобігають випадковому розкладанню основи. Відтак, зібрана основа є дуже стабільною. Також великою перевагою є виконання зубців (елементів у формі гачків) на зовнішньому краї зовнішніх нижніх частин в області проходження основної лінії згину. Ці зовнішні частини у формі гачків також змикаються, попереджаючи, таким чином, розкладання основи. Відповідно до винаходу було доведено, що великою перевагою є виконання центральної нижньої частини, розміри якої збільшуються у повздовжньому напрямку, починаючи від суміжних бічних частин. Перевагою є те, що довжина нижньої частини більша біля основної лінії згину, ніж біля бічних частин. Аналогічною перевагою є звуження контуру центральної нижньої частини біля основної лінії згину. При такого роду виконанні центральної нижньої частини зовнішні нижні частини випрямляють під час монтажу і одержують, таким чином, передбачений плоский стан. Таким чином, основа зібрана. Ще одним переважним варіантом втілення даного згідно винаходу є виконання зубців та/або тримачів для зубців на нижніх частинах біля основної лінії згину. Зубці та тримачі з'єднують нижні частини разом та попереджають розкладання основи. Було доведено, що для складної коробки, зібраної з заготовки, заявленої в одному з попередніх пунктів формули, значною перевагою є те, що під час збирання заготовки, яка попередньо була складена у W-подібну форму, нижні частини змикаються між собою і разом 1 UA 100741 C2 5 10 15 20 25 30 35 40 45 50 55 утворюють принаймні приблизно плоску основу; нижні частини, при цьому, міцно зчеплені між собою. Це дає змогу одержати міцну та стабільну упаковку із великою місткістю. Надалі винахід проілюстровано за допомогою наступного тексту на основі множини прикладів втілення. На кресленнях: На фігурі 1 зображено заготовку з великою кількістю нижніх частин та направленими всередину замикаючими елементами. На фігурі 2 зображено ще одну заготовку із іншим виконанням нижніх частин та направленими всередину замикаючими елементами. На фігурі 3 зображено третю заготовку із направленими назовні замикаючими елементами. На фігурі 1 заготовка, позначена 1, має дві центральні нижні частини 2 та 3. Нижні частини 2 та 3 відокремлені одна від одної за допомогою лінії згину 4. На центральних нижніх частинах 2 та 3 близько лінії згину виконані надсічки 5 та 6 у формі гачків. Починаючи від лінії згину 4, ширина центральних нижніх частин 2 та З збільшується, в результаті чого утворюється виступ 7. Рухаючись від виступу 7, центральні нижні частини 2 та 3 знов звужуються для того, щоб досягти ширини, рівній ширині суміжних бічних частин 10 та 11, які шарнірно з'єднані з центральними нижніми частинами 2 та 3 за допомогою відповідних ліній згину 12 та 13. Інші бічні частини 14, 15, 16 та 17 шарнірно приєднані за допомогою ліній згину 18, 19, 20, та 21 збоку бічних частин 10 та 11, в кожному випадку з обох боків. З'єднувальні клапани 22 та 23 розміщують на сторонах бічних частин 14, 15, 16 та 17, віддалених від бічних частин 10 та 11. Ці з'єднувальні клапани приклеєні до бічних частин 16 та 17. Також допустимим є виконання чотирьох з'єднувальних клапанів 22 та 24, 23 та 25, які можуть бути приєднані до шва при кожному збиранні упаковки. З'єднувальні клапани 22, 23, 24 та 25 шарнірно приєднані до бічних частин 14, 15, 16 та 17 за допомогою ліній згину 26. Ще одні нижні частини 30, 31, 32 та 33 шарнірно приєднані до бічних частин 14, 15, 16 та 17 за допомогою ліній згину 34, 35, 36 та 37 та розділені між собою за допомогою ліній згину 38 та 39, які є продовженням лінії згину 4. На нижніх частинах 30, 31, 32 та 33 на внутрішньому краї ліній згину 38 та 39 зроблені надсічки 40 та 41 у формі гачків, які під час складання заготовки можуть зачіплюватися у надсічках у формі гачків 5 та 6, які виконані на нижніх частинах 2 та 3, та, відповідно, можуть замикатися Підсилюючі клапани 43 шарнірно прикріплені на нижніх частинах 30, 31, 32 та 33 за допомогою ліній згину 42. Кожна лінія згину 42 проходить від точки перетину ліній згину 38 та 39 з надсічками у формі гачків 40 та 41 до ліній згину 26. Під час складання упаковки із заготовки 1 підсилюючі клапани 43 спрощують процес збирання та надають додаткової жорсткості складеній основі. Під час складання заготовки 1 для надання плоскої форми, нижні частини 2, З, 30, 31, 32 та 33 згинаються всередину між бічними частинами 10, 11, 14, 15, 16 та 17, і, відтак, зовні мають W-подібну форму. У заготовку можна вставити мішок з плівки, якому відповідно надали W-подібну форму та, який, наприклад, може бути зроблений з чутливого до вологи матеріалу, що збільшує об'єм. Окрім функції водонепроникності, мішок з плівки може також виконувати жировідштовхуючу функцію, так що жир, який міститься у мішку не може просочитися на картонний матеріал, з якого виготовлена тара 1. У такому випадку мішок з плівки спершу приклеюють до бічних частин 10, 11, 14, 15, 16 та/або 17 за допомогою точок або смуг клею, та/або його можливо вклеювати в шви, що утворюються із з'єднувальних клапанів 22, 23, 24 та 25. Розкладена аналогічним чином упаковка легка у транспортуванні та економить місце при складуванні. У разі необхідності повторно зібрати тару, шви або стикові шви одночасно стикуються. Це дозволяє знизити вірогідність згинання нижніх частин 2, З, 30, 31, 32 та 33. Нижні частини 30, 31, 32, та 33 направляються за допомогою виступів 7 так що зубці, утворені з лінії надсічок 5, 6, 40 та 41, змикаються між собою. Кожна з окремих нижніх частин 2, З, 30, 31, 32 та 33 підходить за формою одна до одної таким чином, що зубці точно змикаються між собою під час розкладання основи, утвореної з нижніх частин 2, З, 30, 31, 32 та 33. Зачеплення зубців надає основі надзвичайної стабільності та стійкості. На фігурі 2 зображено ще один варіант втілення нижніх частин, при якому центральні нижні частини 202 та 203 мають закруглену форму. 2 UA 100741 C2 5 10 15 20 25 30 35 40 45 Однак, також прийнятно, як це проілюстровано на фігурі 3, замість внутрішньо направлених надсічок 5, 6, 40 та 41 у формі зубців виконати направлені назовні зубці 305 та 306 у виїмках 307 та 308 центральних нижніх частин 302 та 303. При такому варіанті втілення центральні нижні частини 302 та 303 є кутовими, і найширшою є їх частина біля лінії згину 4. При такому варіанті втілення замикання зубців 305 та 306 у виїмках 307 та 308 обов'язково відбувається, але при складанні потрібно трохи більше часу. Також допустимо виконувати більше бічних та нижніх частин, створюючи, таким чином, упаковку з більшою кількістю кутів, ніж це проілюстровано на прикладах. Також допустимо, щоб упаковка мала тільки чотири бічні та нижні частини, в такому разі можна зібрати практично прямокутну тару. Для виготовлення заготовки 1 можна застосовувати картон без або з нанесенням на його внутрішні та/або зовнішні сторони певного покриття. Можливим є друк на внутрішніх та/або зовнішніх сторонах заготовки. ФОРМУЛА ВИНАХОДУ 1. Заготовка складної коробки, яка має множину нижніх частин та приєднані до них принаймні чотири бічні частини, причому в кожному варіанті дві нижні частини відокремлені основною лінією згину, відносно якої вони є симетричними, а бічні частини розташовані симетрично відносно основної лінії згину, і на зовнішніх бічних частинах шарнірно прикріплені з'єднувальні клапани, яка відрізняється тим, що множину нижніх частин виконано поздовжньо відносно основної лінії згину. 2. Заготовка за п. 1, яка відрізняється тим, що зовнішні нижні частини мають контур у формі сегмента кола або клина, направленого до внутрішніх нижніх частин. 3. Заготовка за п. 2, яка відрізняється тим, що зовнішні нижні частини, які мають контуру у формі сегмента кола або клина, направлені до бічних частин. 4. Заготовка за п. 2 або 3, яка відрізняється тим, що на зовнішніх нижніх частинах виконані лінії згину, які проходять від точки, в якій стикаються контур у формі сегмента кола або клина і основна лінія згину, до зовнішніх країв зовнішніх бічних частин. 5. Заготовка за пп. 2, 3 або 4, яка відрізняється тим, що біля точки, де контури у формі сегмента кола або клина стикаються із основною лінією згину, виконані зубці (елементи у формі гачків). 6. Заготовка за пп. 2, 3 або 4, яка відрізняється тим, що зубці (елементи у формі гачків) виконані на зовнішньому краї зовнішніх нижніх частин в області проходження основної лінії згину. 7. Заготовка за одним з попередніх пунктів, яка відрізняється тим, що виконана центральна нижня частина, розміри якої збільшуються у повздовжньому напрямку, починаючи від суміжних бічних частин. 8. Заготовка за п. 7, яка відрізняється тим, що ширина нижньої частини біля основної лінії згину є більшою, ніж біля бічних частин. 9. Заготовка за п. 7, яка відрізняється тим, що контур центральної нижньої частини звужується біля основної лінії згину. 10. Заготовка за п. 7, 8 або 9, яка відрізняється тим, що зубці та/або тримачі зубців виконують на нижніх частинах біля основної лінії згину. 11. Складна коробка, зібрана із заготовки за одним із попередніх пунктів, яка відрізняється тим, що під час збирання заготовки, яка попередньо була складена у W-подібну форму, нижні частини змикаються між собою і разом утворюють принаймні приблизно плоску основу; нижні частини при цьому міцно зчеплені між собою. 3 UA 100741 C2 4 UA 100741 C2 5 UA 100741 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
