Розподільний вузол приводу мотоблока
Формула / Реферат

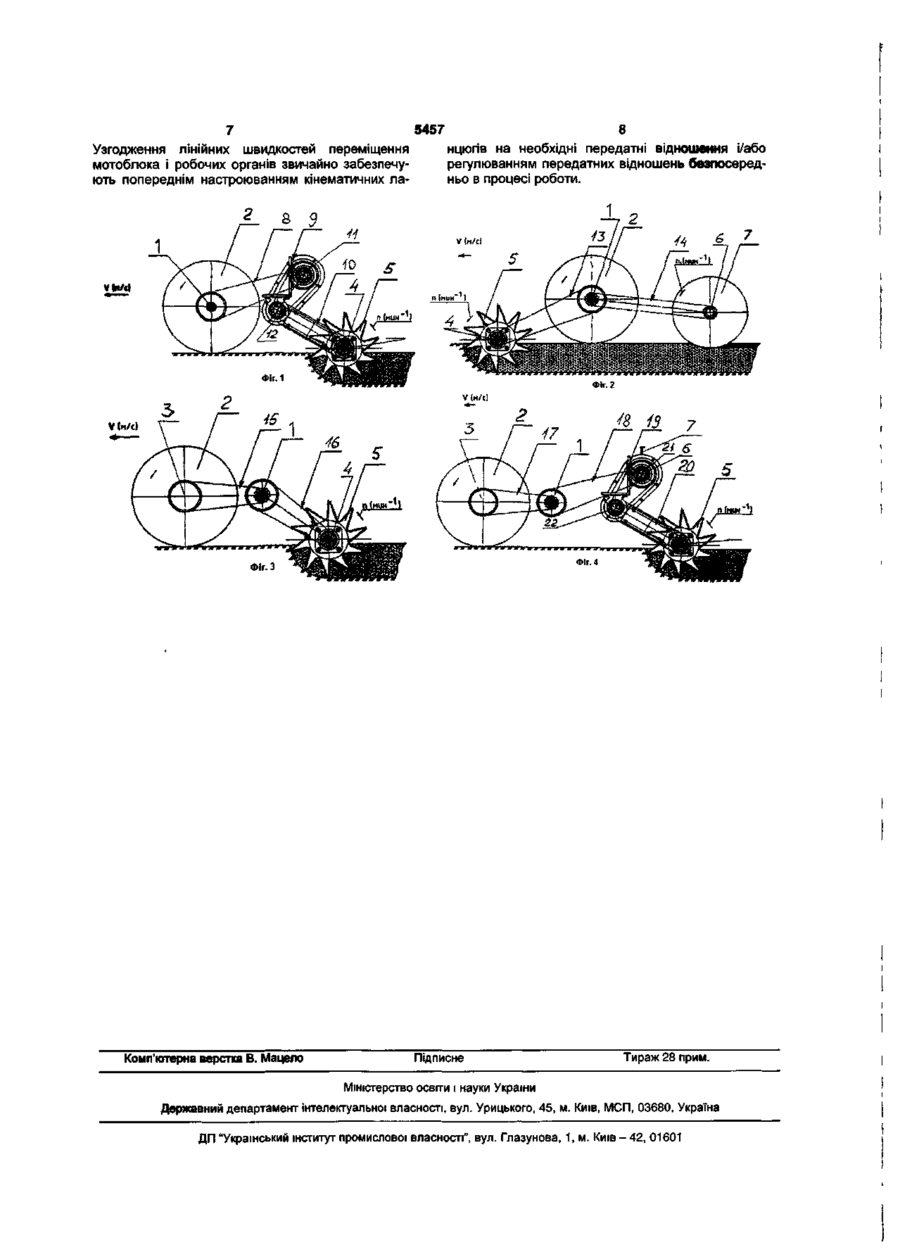

1. Розподільний вузол приводу мотоблока з портальною рамою, що містить кінематично зв'язаний з двигуном роздавальний вал, вал приводу ходових коліс і щонайменше один робочий вал щонайменше одного роторного робочого органа, які кінематично зв'язані передачами обертання, який відрізняється тим, що сукупне передатне відношення передач обертання між зазначеними валом приводу коліс і робочими валами вибрано в межах від 0,24 до 8,12.
2. Розподільний вузол за п. 1, який відрізняється тим, що роздавальний вал виконаний за одне ціле з валом приводу ходових коліс і передбачений один робочий вал для приводу роторного робочого органа типу фрези, при цьому сукупне передатне відношення передач обертання між роздавальним і робочим валами вибрано в межах від 2,08 до 2,85.
3. Розподільний вузол за п. 1, який відрізняється тим, що роздавальний вал виконаний за одне ціле з валом приводу ходових коліс і передбачені перший і другий робочі вали для приводу роторних робочих органів відповідно у вигляді фрези й у вигляді борони або котка, які розташовані по різні сторони від роздавального вала, при цьому передатні відношення між роздавальним валом і першим і другим робочими валами вибрані, відповідно, у межах від 2,08 до 2,85 і від 0,24 до 2,85.
4. Розподільний вузол за п. 1, який відрізняється тим, що він має вал приводу ходових коліс і один робочий вал для приводу одного роторного робочого органа, а роздавальний вал установлений між двома зазначеними валами.
5. Розподільний вузол за п. 4, який відрізняється тим, що передатні відношення між роздавальним валом і валом приводу ходових коліс і між роздавальним валом і робочим валом роторного робочого органа вибрані, відповідно, у межах від 0,24 до 2,85 і від 2,08 до 2,85.
6. Розподільний вузол за п. 4, який відрізняється тим, що передатні відношення між роздавальним валом і валом приводу ходових коліс і між роздавальним валом і робочим валом роторного робочого органа вибрані, відповідно, у межах від 0,24 до 2,85 і від 2,08 до 5,93.
Текст
1 Розподільний вузол приводу мотоблока з портальною рамою, що містить кінематично зв'язаний з двигуном роздавальний вал, вал приводу ходових коліс І щонайменше один робочий вал щонайменше одного роторного робочого органа, які кінематично зв'язані передачами обертання, який відрізняється тим, що сукупне передатне відношення передач обертання між зазначеними валом приводу колю і робочими валами вибрано в межах від 0,24 до 8,12 2 Розподільний вузол за п 1, який відрізняється тим, що роздавальний вал виконаний за одне ціле 3 валом приводу ходових коліс і передбачений один робочий вал для приводу роторного робочого органа типу фрези, при цьому сукупне передатне відношення передач обертання між роздавальним і робочим валами вибрано в межах від 2,08 до 2,85 З Розподільний вузол за п 1, який відрізняється тим, що роздавальний вал виконаний за одне ціле Корисна модель відноситься до конструкції розподільних вузлів для приводів переважно легких мотоблоків, що призначені для присадибних господарств і сімейних ферм невеликої (як правило, до 5га) площі РОЗПОДІЛЬНІ вузли можуть бути використані для узгодження швидкостей ходових колю і таких роторних робочих органів мотоблоків, як фрези для оранки і культивації міжрядь, активні борони, роторні сівалки і косарки, котки для ущільнення ґрунту тощо Загальновідомо, що мотоблоки випускають практично у всіх економічно розвинених країнах Різноманіття їх конструкцій таке, що лише перерахування найдоступніших на ринку моделей може зайняти кілька сторінок (див, наприклад, статтю «Машинерія селянського двору" у журналі "Новини агротехніки", 2002, №1, с.36-40) 3 валом приводу ходових коліс і передбачені перший і другий робочі вали для приводу роторних робочих органів ВІДПОВІДНО у вигляді фрези й у вигляді борони або котка, які розташовані по різні сторони від роздавального вала, при цьому передатні відношення між роздавальним валом і першим і другим робочими валами вибрані, ВІДПОВІДНО, у межах від 2,08 до 2,85 і від 0,24 до 2,85 4 Розподільний вузол за п 1, який відрізняється тим, що він має вал приводу ходових колю і один робочий вал для приводу одного роторного робочого органа, а роздавальний вал установлений між двома зазначеними валами 5 Розподільний вузол за п 4, який відрізняється тим, що передатні відношення між роздавальним валом і валом приводу ходових коліс і між роздавальним валом і робочим валом роторного робочого органа вибрані, ВІДПОВІДНО, у межах від 0,24 до 2,85 і від 2,08 до 2,85 6 Розподільний вузол за п 4, який відрізняється тим, що передатні відношення між роздавальним валом і валом приводу ходових коліс і між роздавальним валом і робочим валом роторного робочого органа вибрані, ВІДПОВІДНО, у межах від 0,24 до 2,85 і від 2,08 до 5,93 БІЛЬШІСТЬ багатофункціональних мотоблоків має симетричний відносно вертикальної площини корпус (як правило, у вигляді рами) з рукоятками керування, силовий агрегат на основі малопотужного (до 8квт) ДВЗ або електродвигуна, трансмісію з щонайменше одним засобом добору потужності і звичайно колісний рушій У типовий комплект устаткування мотоблока входять уже згадані вище засоби обробки ґрунту, зокрема фрези для оранки, знаряддя для нарізки гряд, підгортальники і культиватори, і знаряддя для виконання інших операцій, наприклад обприскування культурних рослин інсектицидами чи фунгіцидами, поливу, скошування або трави злаків при жнивах, викопування коренеплодів, здрібнювання рослинних ВІДХОДІВ перед О) 7 5457 Узгодження лінійних швидкостей переміщення мотоблока і робочих органів звичайно забезпечують попереднім настроюванням кінематичних ла 8 нцюгів на необхідні передатні відношення і/або регулюванням передатних відношень безпосередньо в процесі роботи. 6 Фіг. З Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601 7
ДивитисяДодаткова інформація
Назва патенту англійськоюDistributive unit of the drive of motor assemblage
Автори англійськоюHulko Arkadii Mykhailovych
Назва патенту російськоюРаспределительный узел привода мотоблока
Автори російськоюГулько Аркадий Михайлович
МПК / Мітки
МПК: A01B 51/00, A01B 49/00, A01B 33/00
Мітки: приводу, мотоблока, розподільний, вузол
