Пристрій для зведення неконтактних підривників протитанкових мін серії тм-62 для причіпного мінного загороджувача пмз-4п

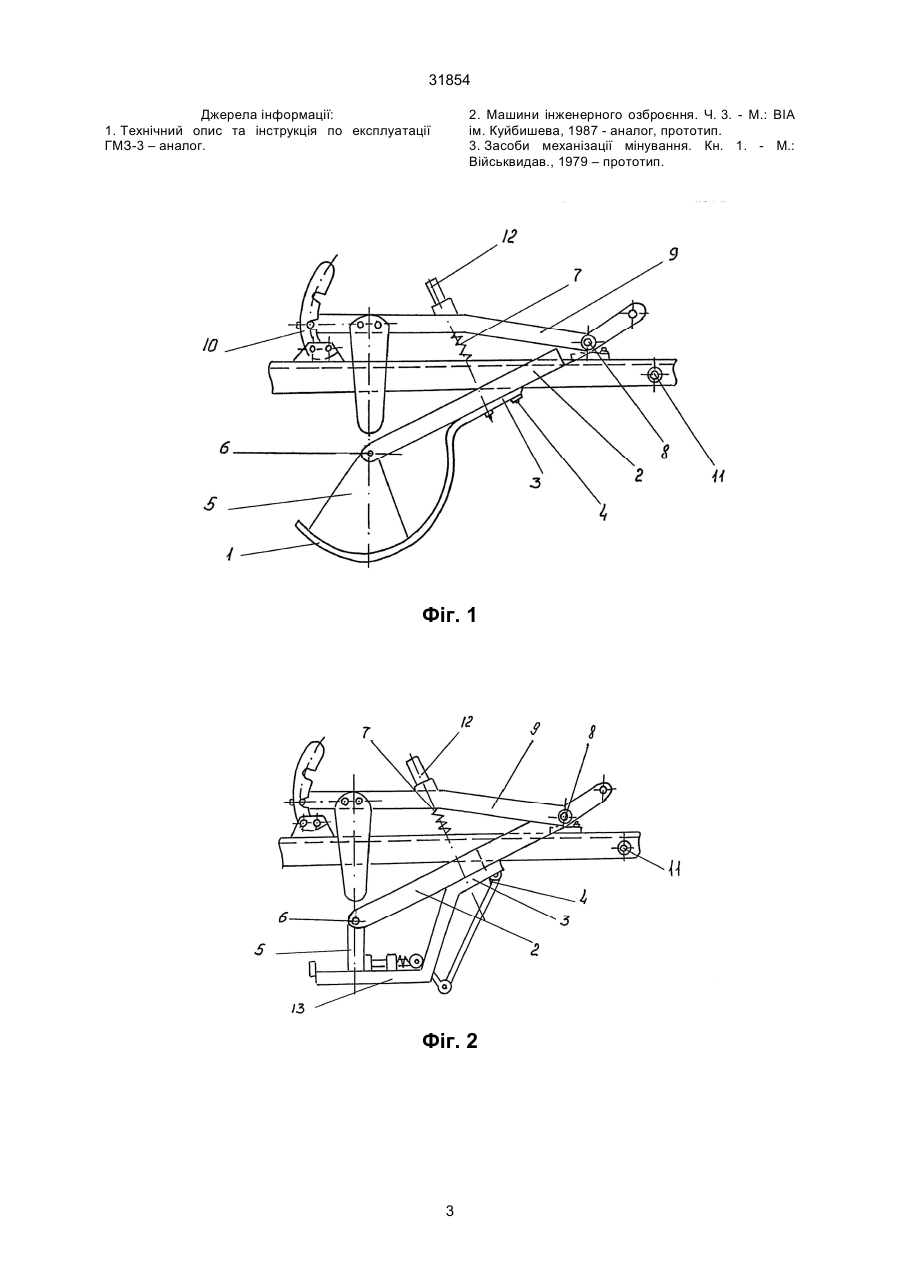

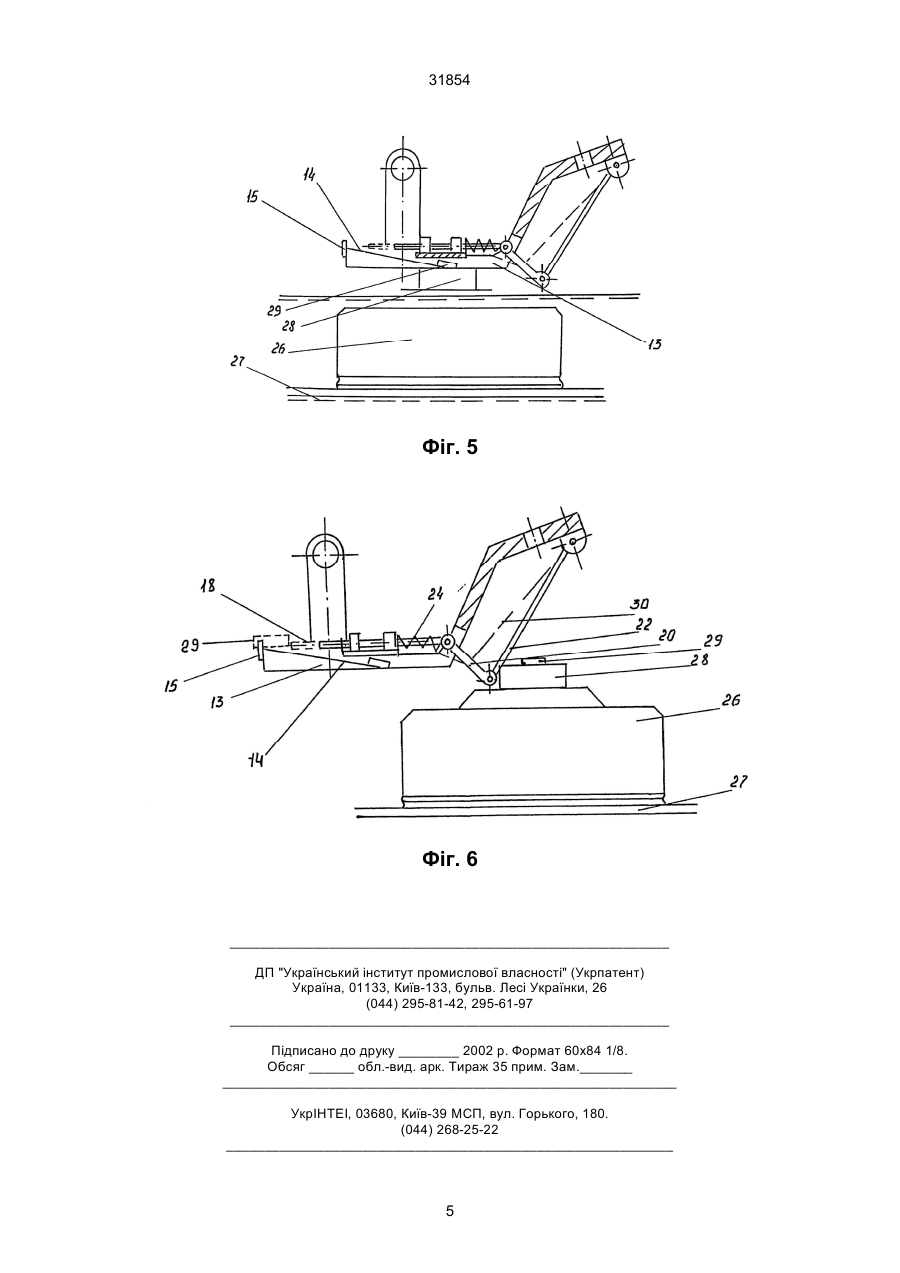

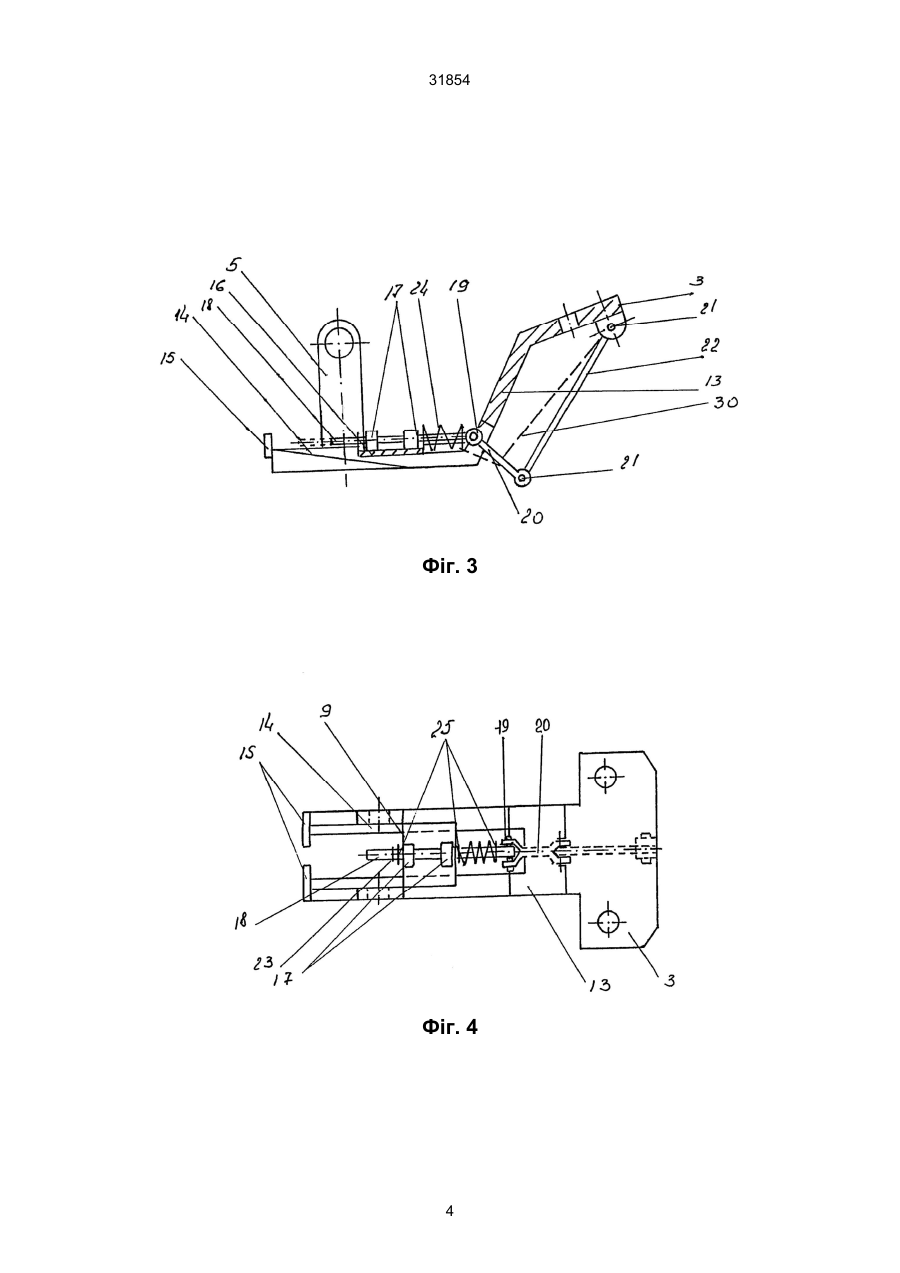

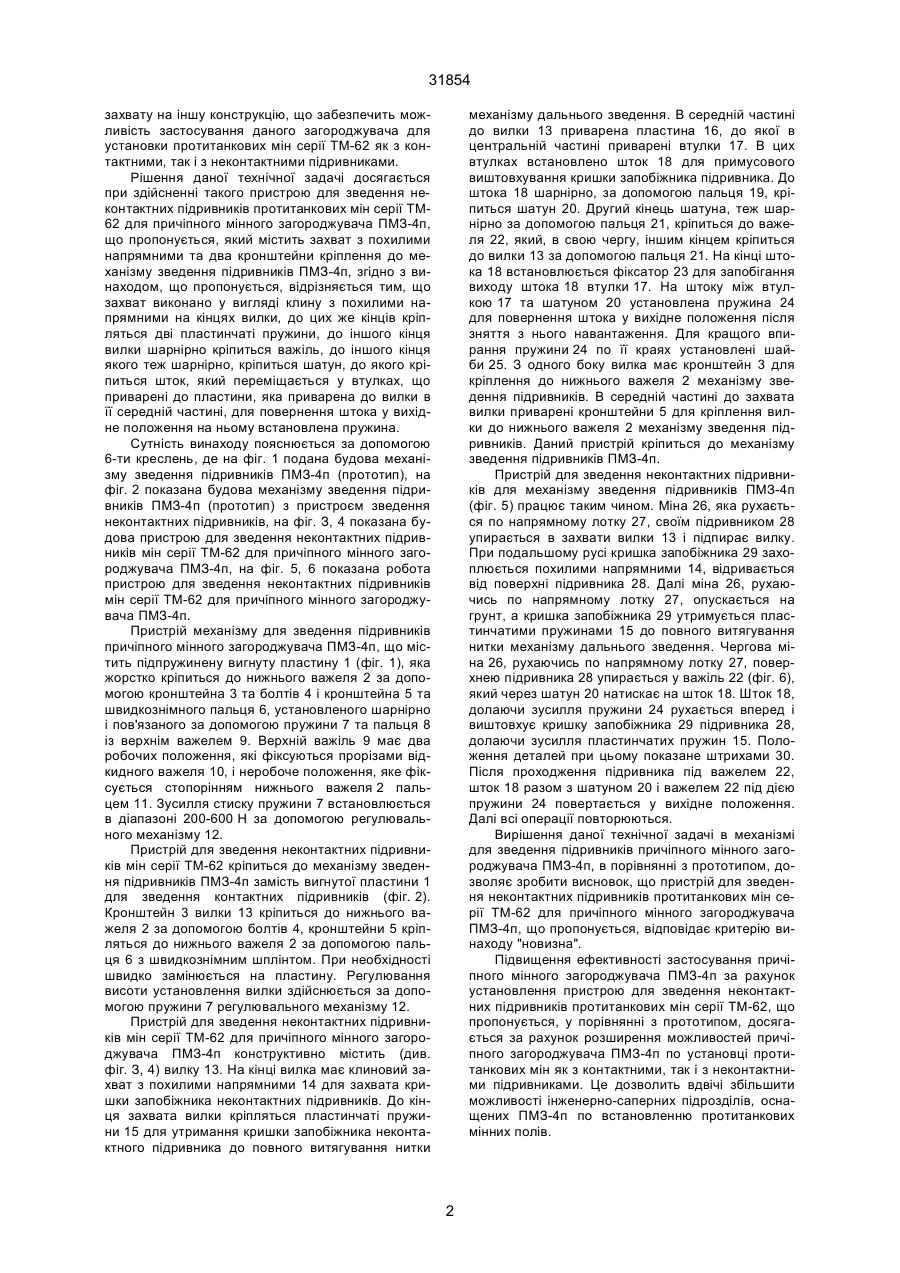

Пристрій для зведення неконтактних підривників протитанкових мін серії ТМ-62 для причіпного мінного загороджувача ПМЗ-4п, що містить захват 31854 захвату на іншу конструкцію, що забезпечить можливість застосування даного загороджувача для установки протитанкових мін серії ТМ-62 як з контактними, так і з неконтактними підривниками. Рішення даної технічної задачі досягається при здійсненні такого пристрою для зведення неконтактних підривників протитанкових мін серії ТМ62 для причіпного мінного загороджувача ПМЗ-4п, що пропонується, який містить захват з похилими напрямними та два кронштейни кріплення до механізму зведення підривників ПМЗ-4п, згідно з винаходом, що пропонується, відрізняється тим, що захват виконано у вигляді клину з похилими напрямними на кінцях вилки, до цих же кінців кріпляться дві пластинчаті пружини, до іншого кінця вилки шарнірно кріпиться важіль, до іншого кінця якого теж шарнірно, кріпиться шатун, до якого кріпиться шток, який переміщається у втулках, що приварені до пластини, яка приварена до вилки в її середній частині, для повернення штока у вихідне положення на ньому встановлена пружина. Сутність винаходу пояснюється за допомогою 6-ти креслень, де на фіг. 1 подана будова механізму зведення підривників ПМЗ-4п (прототип), на фіг. 2 показана будова механізму зведення підривників ПМЗ-4п (прототип) з пристроєм зведення неконтактних підривників, на фіг. З, 4 показана будова пристрою для зведення неконтактних підривників мін серії ТМ-62 для причіпного мінного загороджувача ПМЗ-4п, на фіг. 5, 6 показана робота пристрою для зведення неконтактних підривників мін серії ТМ-62 для причіпного мінного загороджувача ПМЗ-4п. Пристрій механізму для зведення підривників причіпного мінного загороджувача ПМЗ-4п, що містить підпружинену вигнуту пластину 1 (фіг. 1), яка жорстко кріпиться до нижнього важеля 2 за допомогою кронштейна 3 та болтів 4 і кронштейна 5 та швидкознімного пальця 6, установленого шарнірно і пов'язаного за допомогою пружини 7 та пальця 8 із верхнім важелем 9. Верхній важіль 9 має два робочих положення, які фіксуються прорізами відкидного важеля 10, і неробоче положення, яке фіксується стопорінням нижнього важеля 2 пальцем 11. Зусилля стиску пружини 7 встановлюється в діапазоні 200-600 Н за допомогою регулювального механізму 12. Пристрій для зведення неконтактних підривників мін серії ТМ-62 кріпиться до механізму зведення підривників ПМЗ-4п замість вигнутої пластини 1 для зведення контактних підривників (фіг. 2). Кронштейн 3 вилки 13 кріпиться до нижнього важеля 2 за допомогою болтів 4, кронштейни 5 кріпляться до нижнього важеля 2 за допомогою пальця 6 з швидкознімним шплінтом. При необхідності швидко замінюється на пластину. Регулювання висоти установлення вилки здійснюється за допомогою пружини 7 регулювального механізму 12. Пристрій для зведення неконтактних підривників мін серії ТМ-62 для причіпного мінного загороджувача ПМЗ-4п конструктивно містить (див. фіг. З, 4) вилку 13. На кінці вилка має клиновий захват з похилими напрямними 14 для захвата кришки запобіжника неконтактних підривників. До кінця захвата вилки кріпляться пластинчаті пружини 15 для утримання кришки запобіжника неконтактного підривника до повного витягування нитки механізму дальнього зведення. В середній частині до вилки 13 приварена пластина 16, до якої в центральній частині приварені втулки 17. В цих втулках встановлено шток 18 для примусового виштовхування кришки запобіжника підривника. До штока 18 шарнірно, за допомогою пальця 19, кріпиться шатун 20. Другий кінець шатуна, теж шарнірно за допомогою пальця 21, кріпиться до важеля 22, який, в свою чергу, іншим кінцем кріпиться до вилки 13 за допомогою пальця 21. На кінці штока 18 встановлюється фіксатор 23 для запобігання виходу штока 18 втулки 17. На штоку між втулкою 17 та шатуном 20 установлена пружина 24 для повернення штока у вихідне положення після зняття з нього навантаження. Для кращого впирання пружини 24 по її краях установлені шайби 25. З одного боку вилка має кронштейн 3 для кріплення до нижнього важеля 2 механізму зведення підривників. В середній частині до захвата вилки приварені кронштейни 5 для кріплення вилки до нижнього важеля 2 механізму зведення підривників. Даний пристрій кріпиться до механізму зведення підривників ПМЗ-4п. Пристрій для зведення неконтактних підривників для механізму зведення підривників ПМЗ-4п (фіг. 5) працює таким чином. Міна 26, яка рухається по напрямному лотку 27, своїм підривником 28 упирається в захвати вилки 13 і підпирає вилку. При подальшому русі кришка запобіжника 29 захоплюється похилими напрямними 14, відривається від поверхні підривника 28. Далі міна 26, рухаючись по напрямному лотку 27, опускається на грунт, а кришка запобіжника 29 утримується пластинчатими пружинами 15 до повного витягування нитки механізму дальнього зведення. Чергова міна 26, рухаючись по напрямному лотку 27, поверхнею підривника 28 упирається у важіль 22 (фіг. 6), який через шатун 20 натискає на шток 18. Шток 18, долаючи зусилля пружини 24 рухається вперед і виштовхує кришку запобіжника 29 підривника 28, долаючи зусилля пластинчатих пружин 15. Положення деталей при цьому показане штрихами 30. Після проходження підривника під важелем 22, шток 18 разом з шатуном 20 і важелем 22 під дією пружини 24 повертається у вихідне положення. Далі всі операції повторюються. Вирішення даної технічної задачі в механізмі для зведення підривників причіпного мінного загороджувача ПМЗ-4п, в порівнянні з прототипом, дозволяє зробити висновок, що пристрій для зведення неконтактних підривників протитанкових мін серії ТМ-62 для причіпного мінного загороджувача ПМЗ-4п, що пропонується, відповідає критерію винаходу "новизна". Підвищення ефективності застосування причіпного мінного загороджувача ПМЗ-4п за рахунок установлення пристрою для зведення неконтактних підривників протитанкових мін серії ТМ-62, що пропонується, у порівнянні з прототипом, досягається за рахунок розширення можливостей причіпного загороджувача ПМЗ-4п по установці протитанкових мін як з контактними, так і з неконтактними підривниками. Це дозволить вдвічі збільшити можливості інженерно-саперних підрозділів, оснащених ПМЗ-4п по встановленню протитанкових мінних полів. 2 31854 Джерела інформації: 1. Технічний опис та інструкція по експлуатації ГМЗ-3 – аналог. 2. Машини інженерного озброєння. Ч. 3. - М.: ВІА ім. Куйбишева, 1987 - аналог, прототип. 3. Засоби механізації мінування. Кн. 1. - М.: Військвидав., 1979 – прототип. Фіг. 1 Фіг. 2 3 31854 Фіг. 3 Фіг. 4 4 31854 Фіг. 5 Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
