Пристрій для вимірювання швидкості частинки домішок в рідині
Номер патенту: 58534
Опубліковано: 11.04.2011
Формула / Реферат
Пристрій для вимірювання швидкості частинки домішок в рідині, що містить джерело когерентного випромінювання, світлоподільник, дзеркало, лінзу, які формують освітлюючий частинку канал і фотоприймач, який відрізняється тим, що світлоподільник і дзеркало встановленні з можливістю зміщення вздовж оптичної осі, а вихід фотоприймача електрично зв'язаний з аналого-цифровим перетворювачем.
Текст

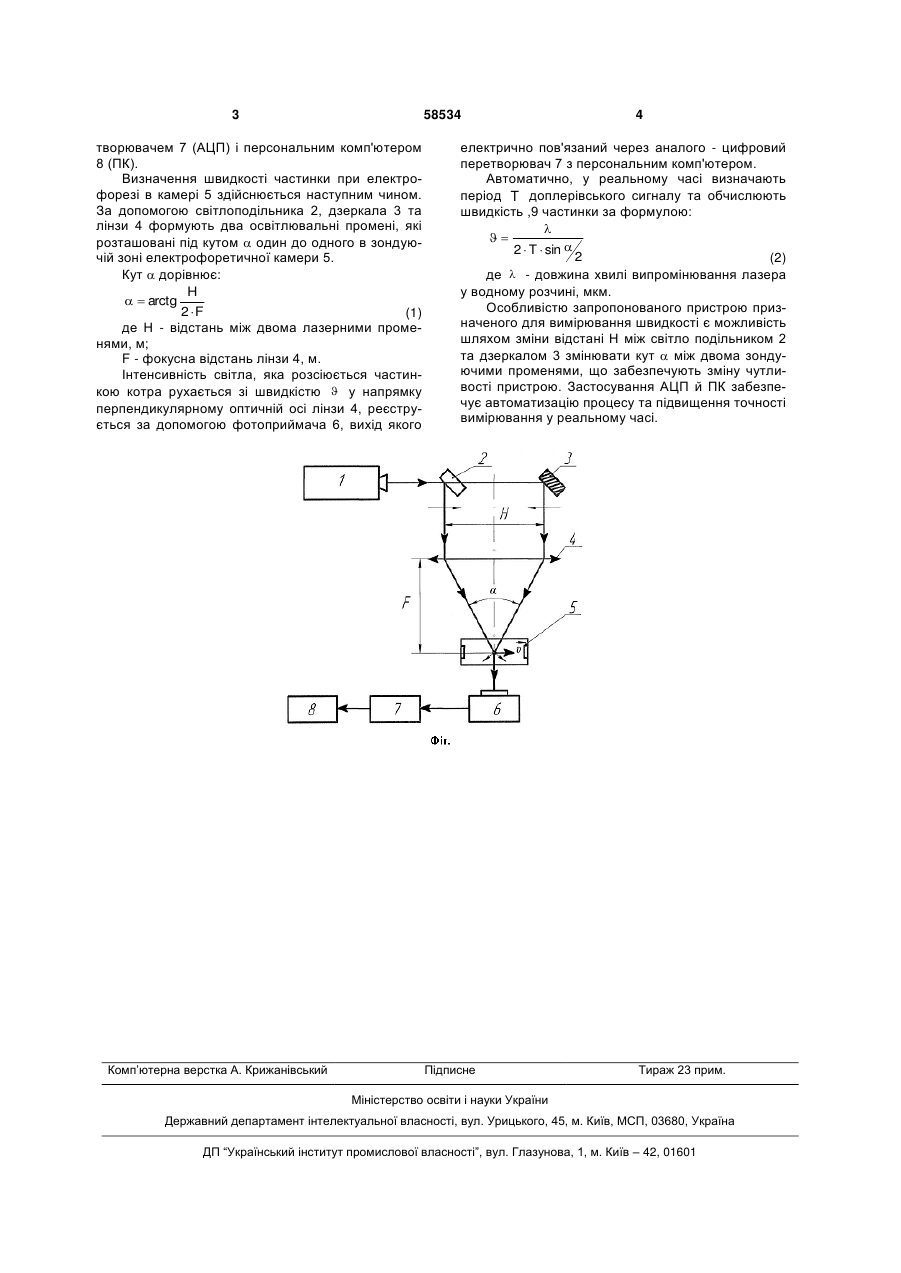

Пристрій для вимірювання швидкості частинки домішок в рідині, що містить джерело когерентного випромінювання, світлоподільник, дзеркало, лінзу, які формують освітлюючий частинку канал і фотоприймач, який відрізняється тим, що світлоподільник і дзеркало встановленні з можливістю зміщення вздовж оптичної осі, а вихід фотоприймача електрично зв'язаний з аналого-цифровим перетворювачем. (19) (21) u201014210 (22) 29.11.2010 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) МОРОЗОВ МИКОЛА ВІКТОРОВИЧ, МОВЧАН СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 58534 творювачем 7 (АЦП) і персональним комп'ютером 8 (ПК). Визначення швидкості частинки при електрофорезі в камері 5 здійснюється наступним чином. За допомогою світлоподільника 2, дзеркала 3 та лінзи 4 формують два освітлювальні промені, які розташовані під кутом один до одного в зондуючій зоні електрофоретичної камери 5. Кут дорівнює: H arctg 2F (1) де H - відстань між двома лазерними променями, м; F - фокусна відстань лінзи 4, м. Інтенсивність світла, яка розсіюється частинкою котра рухається зі швидкістю у напрямку перпендикулярному оптичній осі лінзи 4, реєструється за допомогою фотоприймача 6, вихід якого Комп’ютерна верстка А. Крижанівський 4 електрично пов'язаний через аналого - цифровий перетворювач 7 з персональним комп'ютером. Автоматично, у реальному часі визначають період T доплерівського сигналу та обчислюють швидкість ,9 частинки за формулою: 2 T sin 2 (2) де - довжина хвилі випромінювання лазера у водному розчині, мкм. Особливістю запропонованого пристрою призначеного для вимірювання швидкості є можливість шляхом зміни відстані H між світло подільником 2 та дзеркалом 3 змінювати кут між двома зондуючими променями, що забезпечують зміну чутливості пристрою. Застосування АЦП й ПК забезпечує автоматизацію процесу та підвищення точності вимірювання у реальному часі. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measurement of velocity of particles of admixtures in liquid
Автори англійськоюMorozov Mykola Viktorovych, Movchan Serhii Ivanovych
Назва патенту російськоюУстройство для измерения скорости частиц примесей в жидкости
Автори російськоюМорозов Николай Викторович, Мовчан Сергей Иванович
МПК / Мітки
МПК: G01N 15/00
Мітки: швидкості, домішок, вимірювання, частинки, пристрій, рідини
Код посилання
