Магнетрон

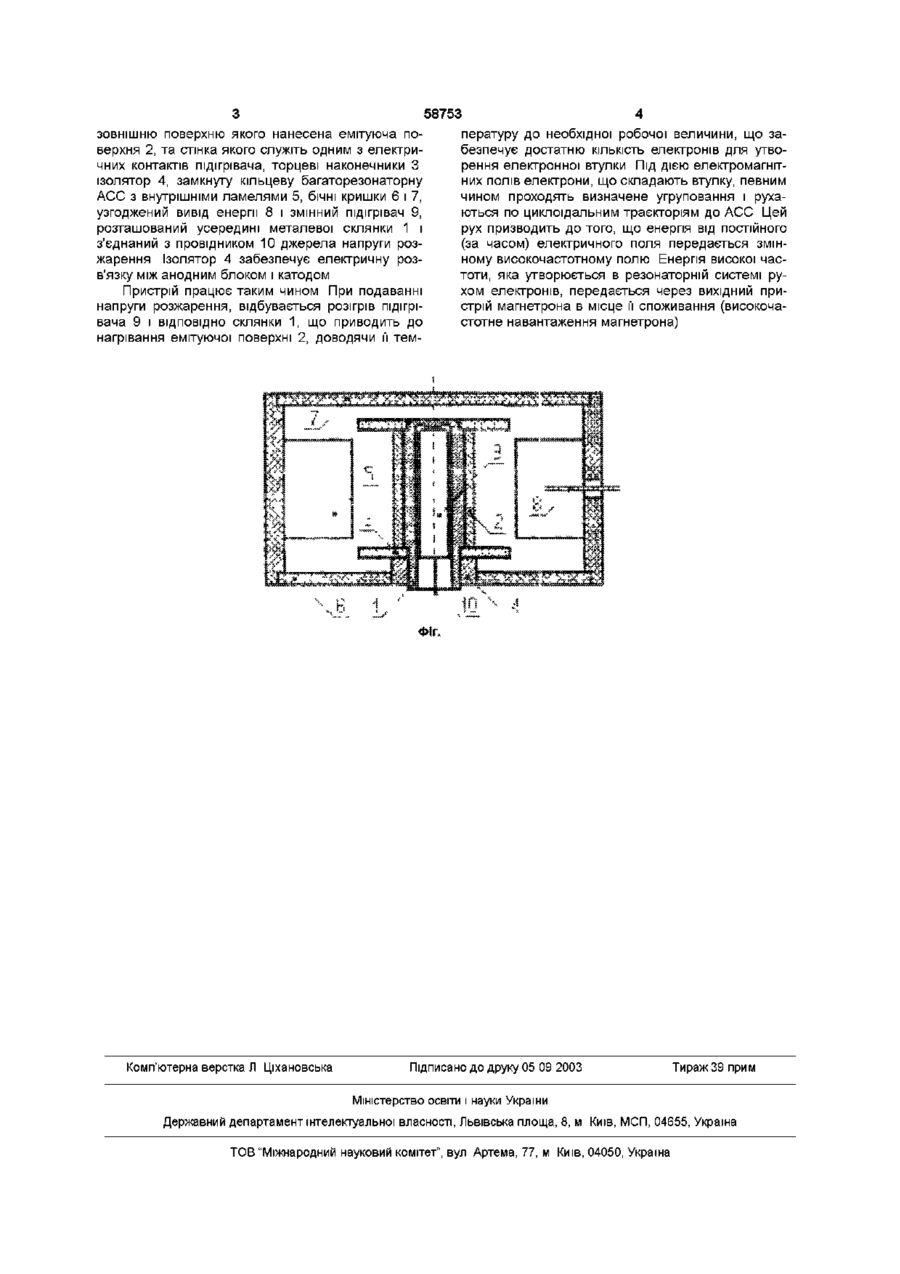

Магнетрон, що містить коаксіально розташовані циліндричний катодний вузол з торцевими наконечниками і підігрівачем всередині змінного циліндра, і анодну сповільнюючу систему з внутрішніми ламелями, пристроєм виводу енергії і бічними кришками, причому один з провідників джерела напруги розжарення, який розташовано з зовнішнього боку приладу, з'єднано з підігрівачем, який відрізняється тим, що катодний вузол виконаний у формі металевої склянки і кріпиться до однієї бічної кришки за допомогою ізолятора, причому іншим контактом напруги розжарення є безпосередньо стінка склянки Винахід відноситься до області електровакуумних НВЧ приладів і може бути використаний при проектуванні і розробці нових генераторів магнетронного типу ВІДОМІ конструкції магнетронів, що містять коаксиально розташовані циліндричний катод і багаторезонаторний анод, який узгоджено з виводом енергії (див Коллинз Магнетроны сантиметрового диапазона Пер с англ 1, 2, - М Сов Радио, 1950-1951) Найбільш близькою за сукупністю ознак є конструкція магнетрона (див пат України №47632А по МПК6 H01J25/50, бюл №7 от 15 07 2002р), що складається з циліндричної резонансної анодної сповільнюючої системи (АСС) з внутрішніми ламелями, яка узгоджена з виводом енергії, і коаксіальне розташованим циліндричним термоемісійним катодом непрямого підігріву, що має форму порожнистого циліндру, всередині якою розташовується підігрівам Причому внутрішня поверхня циліндра знаходиться поза вакуумною частиною приладу, в якій встановлюється змінний підігрівач, а зовнішня поверхня циліндру покрита емітуючим шаром, емісія електронів з якого забезпечує в просторі між катодом і резонансною АСС, ЩІЛЬНІСТЬ просторового заряду, достатню для збудження електромагнітних коливань ня магнетрона, в якому нова конструкція катодного вузла і підігрівача дозволила б полегшити процес центрування катодного вузла при його збиранні, а також дозволить застосовувати дану конструкцію підігрівача в приладах з малими габаритами Такий технічній результат досягається тим, що магнетрон, який містить коаксиально розташовані циліндричній катодний вузол з торцевими наконечниками і підігрівачем всередині змінного циліндра, і АСС з внутрішніми ламелями пристроєм виводу енергії і бічними кришками, при цьому один з провідників джерела напруги розжарення розташований із зовнішнього боку приладу і з'єднаний з підігрівачем, ВІДПОВІДНО до винаходу, катодний вузол виконаний у формі металевої склянки і кріпиться до однієї бічної кришки за допомогою ізолятора, при цьому іншим контактом напруги розжарення є безпосередньо стінка склянки Використання даної конструкції дозволить істотно спростити процес центрування катодного вузла при зборці приладу, зменшити КІЛЬКІСТЬ деталей у вакуумній частині, що веде до зменшення матеріалоємності при виробництві І тим самим знизити ймовірність виходу з ладу, Застосування даної системи підведення напруги розжарення дозволить використовувати цю конструкцію в міліметрових приладах, тому що їхні геометричні розміри істотно менше Схематично конструкція магнетрона показана на кресленні (див Фіг) Магнетрон містить коаксиально розташовані циліндричний катодний вузол, який виконано у формі металевої склянки 1, на У даній конструкції центрування катодного вузла ускладнена тим, що він кріпиться до обох бічних кришок, тим самим ускладнений візуальний контроль СПІВВІСНОСТІ катодного вузла і АСС В основу винаходу покладена задача створен СО Ю 1^ 00 ю 58753 зовнішню поверхню якого нанесена емітуюча поверхня 2, та стінка якого служіть одним з електричних контактів підігрівача, торцеві наконечники З ізолятор 4, замкнуту кільцеву багаторезонаторну АСС з внутрішніми ламелями 5, бічні кришки 6 і 7, узгоджений вивід енергії 8 і змінний підігрівам 9, розташований усередині металевої склянки 1 і з'єднаний з провідником 10 джерела напруги розжарення Ізолятор 4 забезпечує електричну розв'язку між анодним блоком і катодом Пристрій працює таким чином При подаванні напруги розжарення, відбувається розігрів підігрівача 9 і ВІДПОВІДНО СКЛЯНКИ 1, що приводить до пературу до необхідної робочої величини, що забезпечує достатню КІЛЬКІСТЬ електронів для утворення електронної втулки Під ДІЄЮ електромагнітних полів електрони, що складають втулку, певним чином проходять визначене угруповання і рухаються по циклоїдальним траєкторіям до АСС Цей рух призводить до того, що енергія від постійного (за часом) електричного поля передається змінному високочастотному полю Енергія високої частоти, яка утворюється в резонаторній системі рухом електронів, передається через вихідний пристрій магнетрона в місце м споживання (високочастотне навантаження магнетрона) нагрівання емітуючої поверхні 2, доводячи м тем Комп'ютерна верстка Л Ціхановська Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
