Шиберний затвор

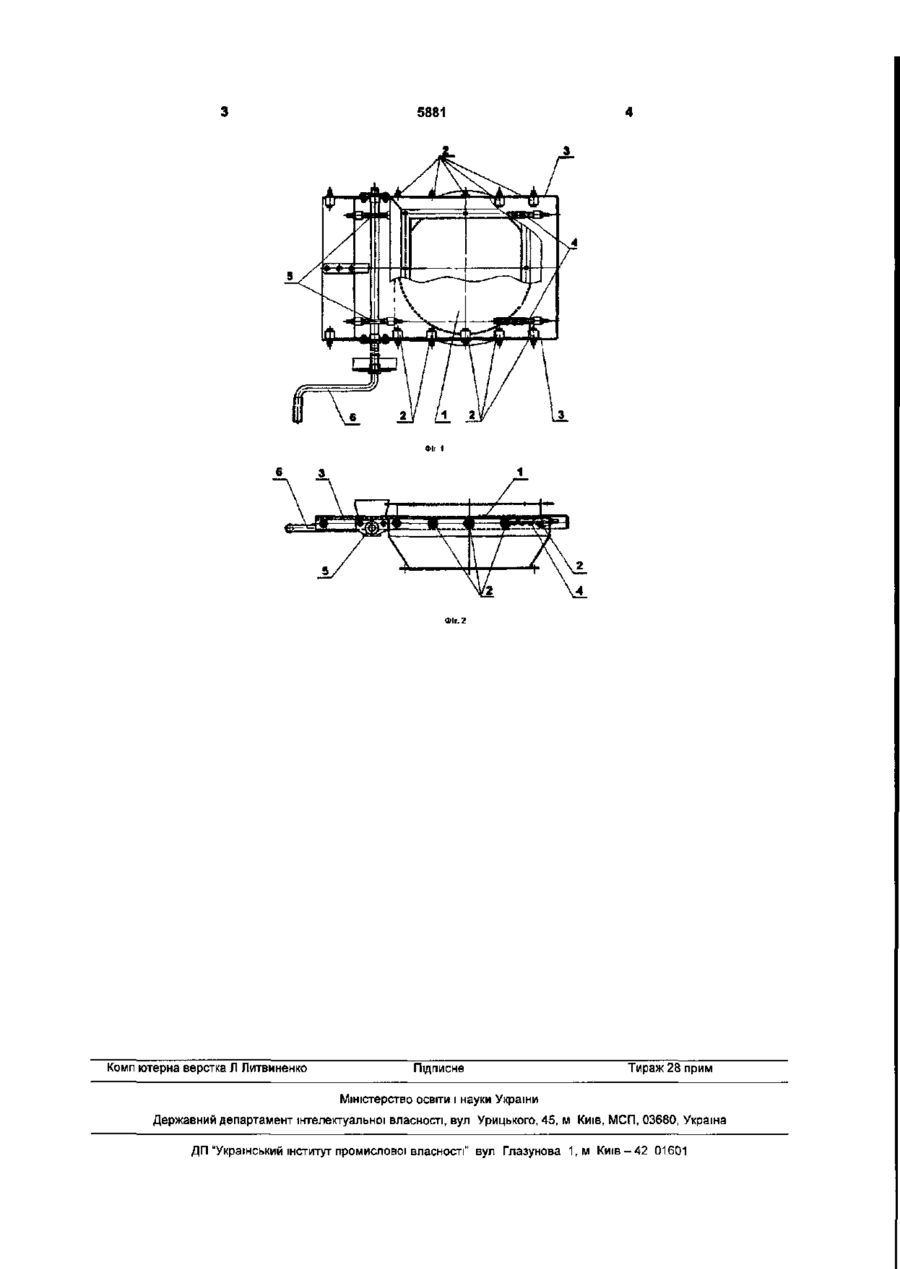

1. Шиберний затвор, що містить засувку, установлену з можливістю зворотно-поступального руху на опорних роликах, розташованих вздовж Корисна модель стосується розвантажувальних пристроїв бункерних сховищ для сипких матеріалів і може бути застосованою у силосних зерносховищах. Відомий шиберний затвор, що має обладнану приводом засувку, установлену з можливістю зворотно-поступального руху на опорних роликах, розташованих вздовж напрямних по обидва боки засувки (Патент Російської Федерації №2033376, B65D 90/58, 20.04.1995). Відомий шиберний затвор має за привід зубчасту рейку, яку виготовляють механічним оброблянням на спеціальному зубонарізному обладнанні, що ускладнює виробництво, здорожуючи його та знижуючи технологічність виробу. Задача корисної моделі полягає в удосконаленні шиберного затвора, що має засувку, установлену з можливістю зворотно-поступального руху на опорних роликах, розташованих вздовж напрямних по обидва боки засувки шляхом обладнання засувки прикріпленим до неї знизу паралельно напрямним відрізку привідного ланцюга, який знаходиться в зачепленні з зубчастим колесом, що має зв'язок із приводом, завдяки чому зникає необхідність у використанні спеціального зубонарізного обладнання, оскільки використовується серійний виріб, що спрощує виробництво, здешевлюючи його та підвищуючи технологічність виробу. Шиберний затвор має засувку, установлену з можливістю зворотно-поступального руху на опор напрямних по обидва боки засувки, який відрізняється тим, що знизу до засувки паралельно напрямним прикріплений принаймні один відрізок привідного ланцюга, який знаходиться в зачепленні з зубчастим колесом, що має зв'язок із приводом. 2. Шиберний затвор за п.1, який відрізняється тим, що до засувки паралельно напрямним вздовж двох сторін засувки прикріплені два відрізки привідного ланцюга, які знаходяться в зачепленні з зубчастими колесами, що мають зв'язок з приводом. них роликах, розташованих вздовж напрямних по обидва боки засувки, знизу до засувки паралельно напрямним прикріплений принаймні один відрізок привідного ланцюга, який знаходиться в зачепленні з зубчастим колесом, що має зв'язок із приводом, до засувки вздовж двох її сторін паралельно напрямним може бути прикріплено два відрізки привідного ланцюга, які знаходяться в зачепленні з зубчастими колесами, що мають зв'язок із приводом. Корисну модель пояснено кресленнями. Фіг.1. Шиберний затвор, вид знизу. Фіг.2. Шиберний затвор, вид збоку. Шиберний затвор розвантажувального пристрою силосного сховища для сипких матеріалів, наприклад, силосного зерносховища, має засувку 1, установлену з можливістю зворотнопоступального руху на опорних роликах 2, розташованих вздовж напрямних 3 по обидва боки засувки 1. Знизу до засувки 1 паралельно напрямним 3 прикріплено два відрізки привідного ланцюга 4, які знаходяться в зачепленні з зубчастими колесами 5, що мають зв'язок із приводом - ручкою 6. Обертаючи ручку 6, завдяки зачепленню зв'язаних з нею зубчастих коліс 5, що знаходяться в зачепленні з відрізками привідного ланцюга 4, прикріпленого до засувки 1, можна легко переміщувати засувку 1 на опорних роликах 2 вздовж напрямних 3 Із закритого у відкрите положення і навпаки. Шиберний затвор простий у виробництві та в експлуатації. 00 00 ю 5881 Комп ютерна верстка Л Литвиненко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності" вул Глазунова 1,м К и ї в - 4 2 01601
