Пристрій для теплової локації

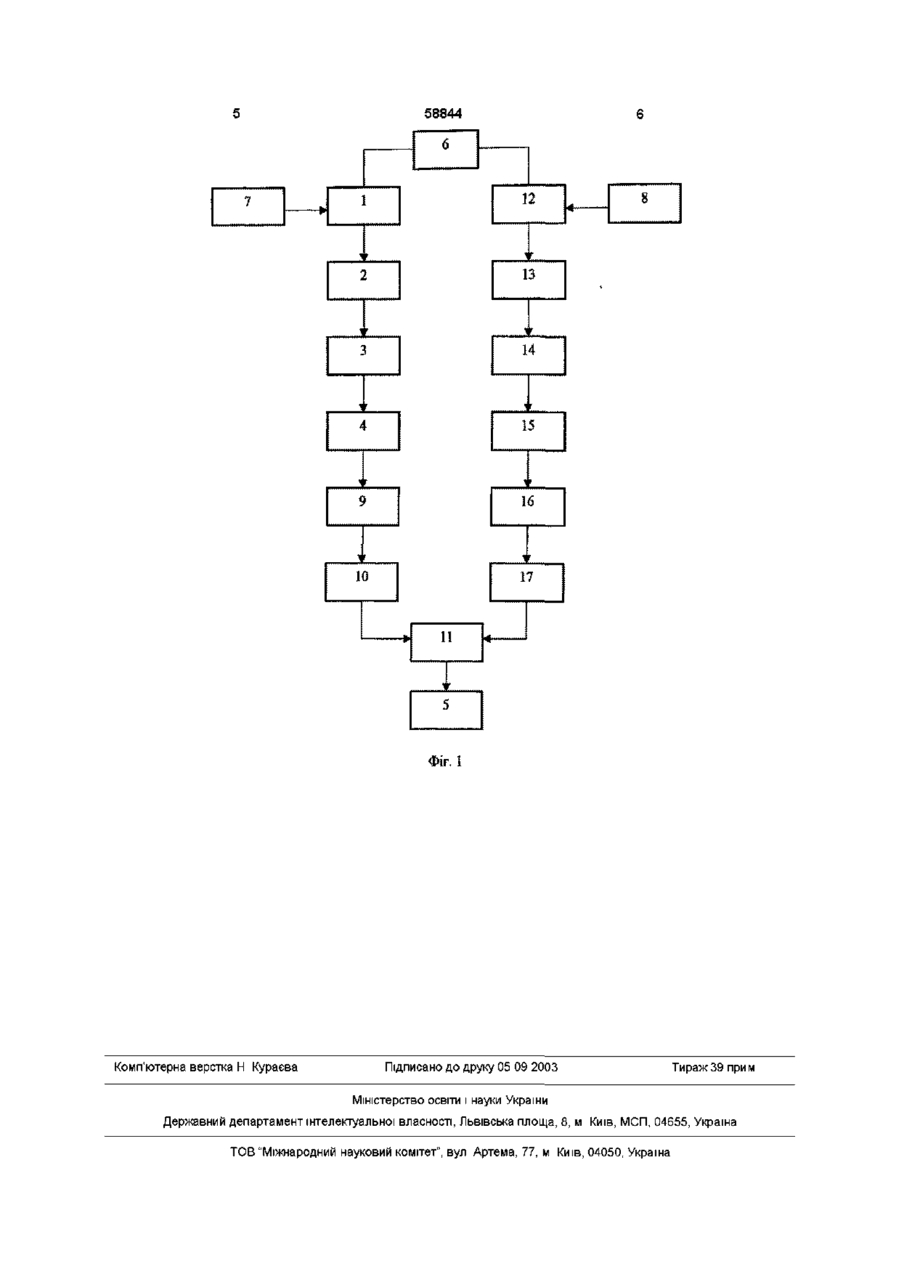

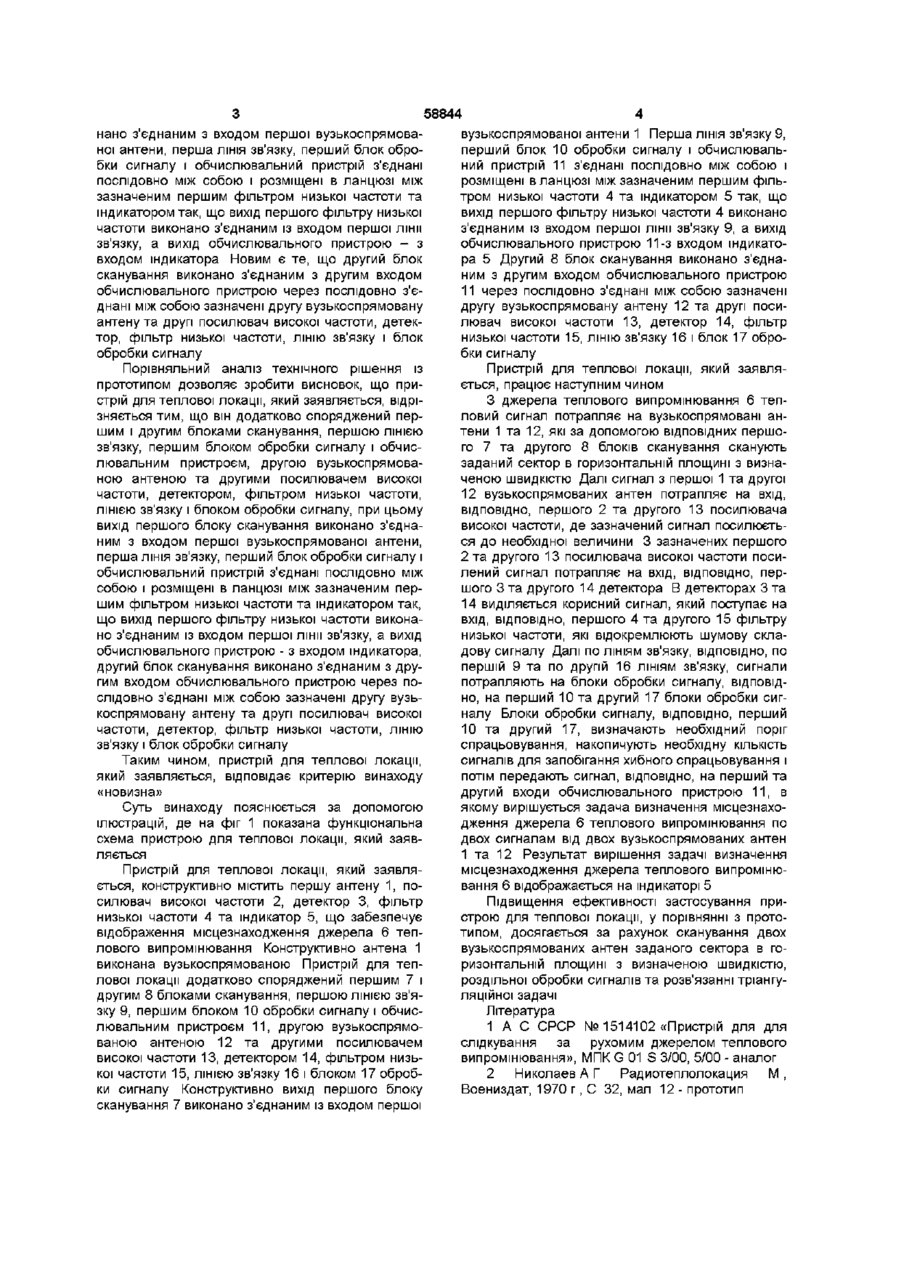

Пристрій для теплової локації, який містить вузькоспрямовану антену, підсилювач високої частоти, детектор, фільтр низької частоти та індикатор, що забезпечує відображення місцезнаходження джерела теплового випромінювання, який відрізняється тим, що він додатково містить перший і другий блоки сканування, першу ЛІНІЮ зв'язку, перший блок обробки сигналу і обчислю вальний пристрій, другу вузькоспрямовану антену та другий підсилювач високої частоти, детектор, фільтр низької частоти, ЛІНІЮ зв'язку і блок обробки сигналу, при цьому вихід першого блока сканування з'єднаний з входом першої вузькоспрямованої антени, перша ЛІНІЯ зв'язку, перший блок обробки сигналу і обчислювальний пристрій з'єднані послідовно між собою і розміщені в ланцюзі між першим фільтром низької частоти та індикатором так, що вихід першого фільтра низької частоти з'єднаний із входом першої лінії зв'язку, а вихід обчислювального пристрою - з входом індикатора, другий блок сканування з'єднаний з другим входом обчислювального пристрою через послідовно з'єднані між собою другу вузькоспрямовану антену та другі підсилювач високої частоти, детектор, фільтр низької частоти, ЛІНІЮ зв'язку і блок обробки сигналу Винахід відноситься до галузі озброєння, зокрема, до засобів теплової локації та пеленгаторів для визначення місцезнаходження джерела теплового випромінювання, а саме, до пристроїв для теплової локації Відомий пристрій для слідкування за рухомим джерелом теплового випромінювання, який містить прийомник випромінювання і зв'язаний з ним виконавчий орган /1/ До недоліків відомого пристрою для слідкування за рухомим джерелом теплового випромінювання відноситься те, що він має недостатні функціональні спроможності та здатен визначити лише азимут або кут місця об'єктів До недоліків відноситься й те, що зазначений пристрій не спроможний визначити місце знаходження джерела теплового випромінювання Найбільш близьким технічним рішенням, обраним за прототип, є пристрій для теплової локації, який містить антену, посилювач високої частоти, детектор, фільтр низької частоти та індикатор, що забезпечує відображення місцезнаходження джерела теплового випромінювання, при цьому антена виконана вузькоспрямованою 121 До недоліків відомого пристрою для теплової локації, який обрано за прототип, є те, що не спроможний з необхідною точністю визначити місце знаходження джерела теплового випромінювання, тому, що для цього потрібні принаймні два пеленга В основу винаходу поставлена задача шляхом пеленгування джерела теплового випромінювання двома вузькоспрямованими антенами забезпечити визначення місцезнаходження зазначеного джерела теплового випромінювання Суть винаходу в пристрої для теплової локації, який містить антену, посилювач високої частоти, детектор, фільтр низької частоти та індикатор, що забезпечує відображення місцезнаходження джерела теплового випромінювання, при цьому антена виконана вузькоспрямованою, полягає в тому, що він додатково споряджений першим і другим блоками сканування, першою ЛІНІЄЮ зв'язку, першим блоком обробки сигналу і обчислювальним пристроєм, другою вузькоспрямованою антеною та другими посилювачем високої частоти, детектором, фільтром низької частоти, ЛІНІЄЮ зв'язку і блоком обробки сигналу Суть винаходу полягає і втому, що вихід першого блоку сканування вико 00 00 ю 58844 нано з єднаним з входом першої вузькоспрямованоі антени, перша ЛІНІЯ зв'язку, перший блок обробки сигналу і обчислювальний пристрій з'єднані послідовно між собою і розміщені в ланцюзі між зазначеним першим фільтром низької частоти та індикатором так, що вихід першого фільтру низької частоти виконано з'єднаним із входом першої лінії зв'язку, а вихід обчислювального пристрою - з входом індикатора Новим є те, що другий блок сканування виконано з'єднаним з другим входом обчислювального пристрою через послідовно з'єднані між собою зазначені другу вузькоспрямовану антену та другі посилювач високої частоти, детектор, фільтр низької частоти, ЛІНІЮ зв'язку і блок обробки сигналу Порівняльний аналіз технічного рішення із прототипом дозволяє зробити висновок, що пристрій для теплової локації, який заявляється, відрізняється тим, що він додатково споряджений першим і другим блоками сканування, першою ЛІНІЄЮ зв'язку, першим блоком обробки сигналу і обчислювальним пристроєм, другою вузькоспрямованою антеною та другими посилювачем високої частоти, детектором, фільтром низької частоти, ЛІНІЄЮ зв'язку і блоком обробки сигналу, при цьому вихід першого блоку сканування виконано з'єднаним з входом першої вузькоспрямованої антени, перша ЛІНІЯ зв'язку, перший блок обробки сигналу і обчислювальний пристрій з'єднані послідовно між собою і розміщені в ланцюзі між зазначеним першим фільтром низької частоти та індикатором так, що вихід першого фільтру низької частоти виконано з'єднаним із входом першої лінії зв'язку, а вихід обчислювального пристрою - з входом індикатора, другий блок сканування виконано з'єднаним з другим входом обчислювального пристрою через послідовно з'єднані між собою зазначені другу вузькоспрямовану антену та другі посилювач високої частоти, детектор, фільтр низької частоти, ЛІНІЮ зв'язку і блок обробки сигналу Таким чином, пристрій для теплової локації, який заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 показана функціональна схема пристрою для теплової локації, який заявляється Пристрій для теплової локації, який заявляється, конструктивно містить першу антену 1, посилювач високої частоти 2, детектор 3, фільтр низької частоти 4 та індикатор 5, що забезпечує відображення місцезнаходження джерела 6 теплового випромінювання Конструктивно антена 1 виконана вузькоспрямованою Пристрій для теплової локації додатково споряджений першим 7 і другим 8 блоками сканування, першою ЛІНІЄЮ зв'язку 9, першим блоком 10 обробки сигналу і обчислювальним пристроєм 11, другою вузькоспрямованою антеною 12 та другими посилювачем високої частоти 13, детектором 14, фільтром низької частоти 15, ЛІНІЄЮ зв'язку 16 і блоком 17 обробки сигналу Конструктивно вихід першого блоку сканування 7 виконано з'єднаним із входом першої вузькоспрямованої антени 1 Перша ЛІНІЯ зв'язку 9, перший блок 10 обробки сигналу і обчислювальний пристрій 11 з'єднані послідовно між собою і розміщені в ланцюзі між зазначеним першим фільтром низької частоти 4 та індикатором 5 так, що вихід першого фільтру низької частоти 4 виконано з'єднаним із входом першої лінії зв'язку 9, а вихід обчислювального пристрою 11-з входом індикатора 5 Другий 8 блок сканування виконано з'єднаним з другим входом обчислювального пристрою 11 через послідовно з'єднані між собою зазначені другу вузькоспрямовану антену 12 та другі посилювач високої частоти 13, детектор 14, фільтр низької частоти 15, ЛІНІЮ зв'язку 16 і блок 17 обробки сигналу Пристрій для теплової локації, який заявляється, працює наступним чином З джерела теплового випромінювання 6 тепловий сигнал потрапляє на вузькоспрямовані антени 1 та 12, які за допомогою ВІДПОВІДНИХ першого 7 та другого 8 блоків сканування сканують заданий сектор в горизонтальній площині з визначеною швидкістю Далі сигнал з першої 1 та другої 12 вузькоспрямованих антен потрапляє на вхід, ВІДПОВІДНО, першого 2 та другого 13 посилювача високої частоти, де зазначений сигнал посилюється до необхідної величини 3 зазначених першого 2 та другого 13 посилювача високої частоти посилений сигнал потрапляє на вхід, ВІДПОВІДНО, першого 3 та другого 14 детектора В детекторах 3 та 14 виділяється корисний сигнал, який поступає на вхід, ВІДПОВІДНО, першого 4 та другого 15 фільтру низької частоти, які відокремлюють шумову складову сигналу Далі по ЛІНІЯМ зв'язку, ВІДПОВІДНО, ПО першій 9 та по другій 16 ЛІНІЯМ зв'язку, сигнали потрапляють на блоки обробки сигналу, ВІДПОВІДНО, на перший 10 та другий 17 блоки обробки сигналу Блоки обробки сигналу, ВІДПОВІДНО, перший 10 та другий 17, визначають необхідний поріг спрацьовування, накопичують необхідну КІЛЬКІСТЬ сигналів для запобігання хибного спрацьовування і потім передають сигнал, ВІДПОВІДНО, на перший та другий входи обчислювального пристрою 11, в якому вирішується задача визначення місцезнаходження джерела 6 теплового випромінювання по двох сигналам від двох вузькоспрямованих антен 1 та 12 Результат вирішення задачі визначення місцезнаходження джерела теплового випромінювання 6 відображається на індикаторі 5 Підвищення ефективності застосування пристрою для теплової локації, у порівнянні з прототипом, досягається за рахунок сканування двох вузькоспрямованих антен заданого сектора в горизонтальній площині з визначеною швидкістю, роздільної обробки сигналів та розв'язанні тріангуляційної задачі Література 1 А С СРСР № 1514102 «Пристрій для для слідкування за рухомим джерелом теплового випромінювання», МПК G 01 S 3/00, 5/00 - аналог 2 Николаев А Г Радиотеплолокация М , Воениздат, 1970 г, С 32, мал 12 - прототип 58844 6 7 12 1 8 г ІЗ 2 і 14 3 • 15 4 1 > 16 9 1 і 17 10 її # 5 Фіг. 1 Комп'ютерна верстка Н Кураєва Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
