Розточувальний різець

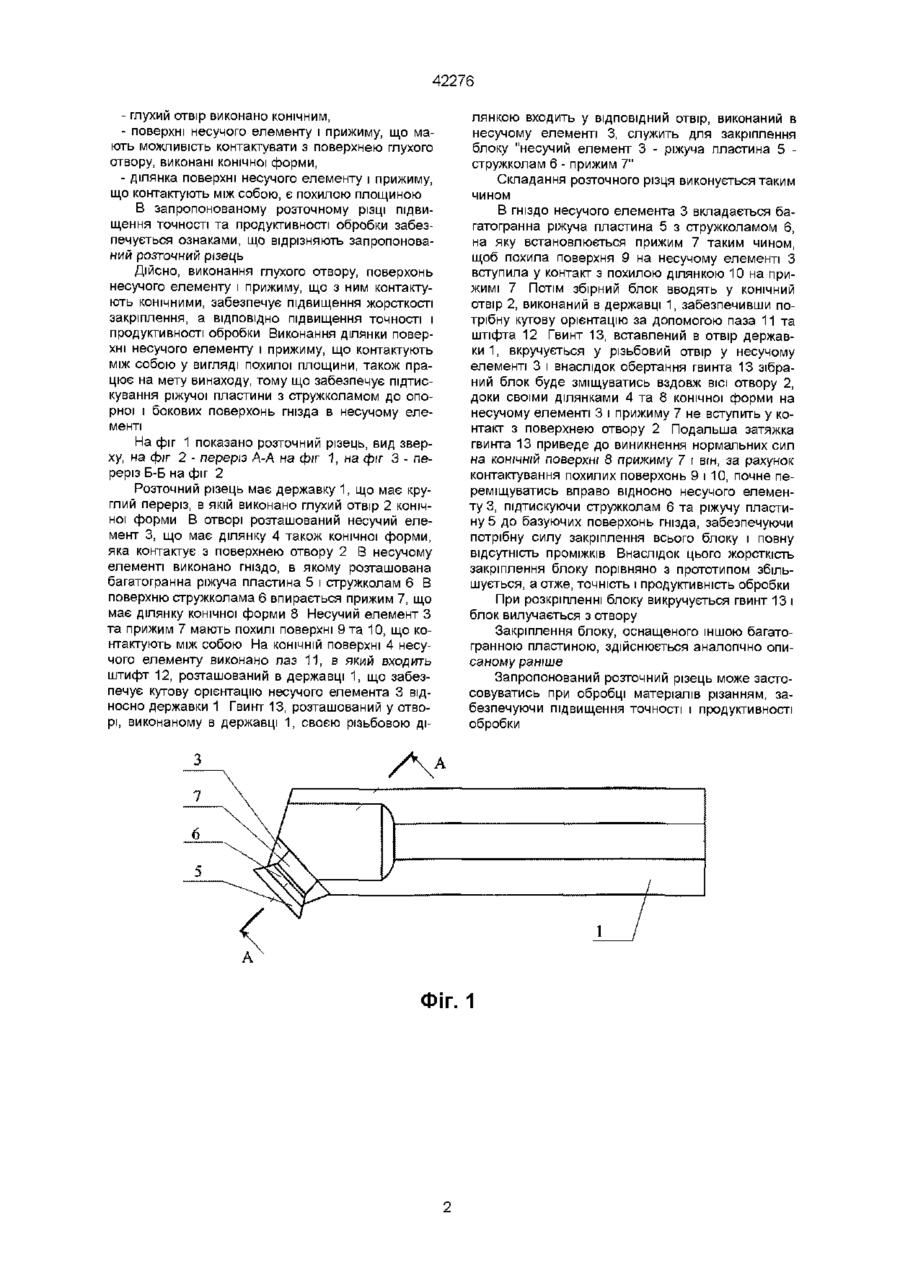

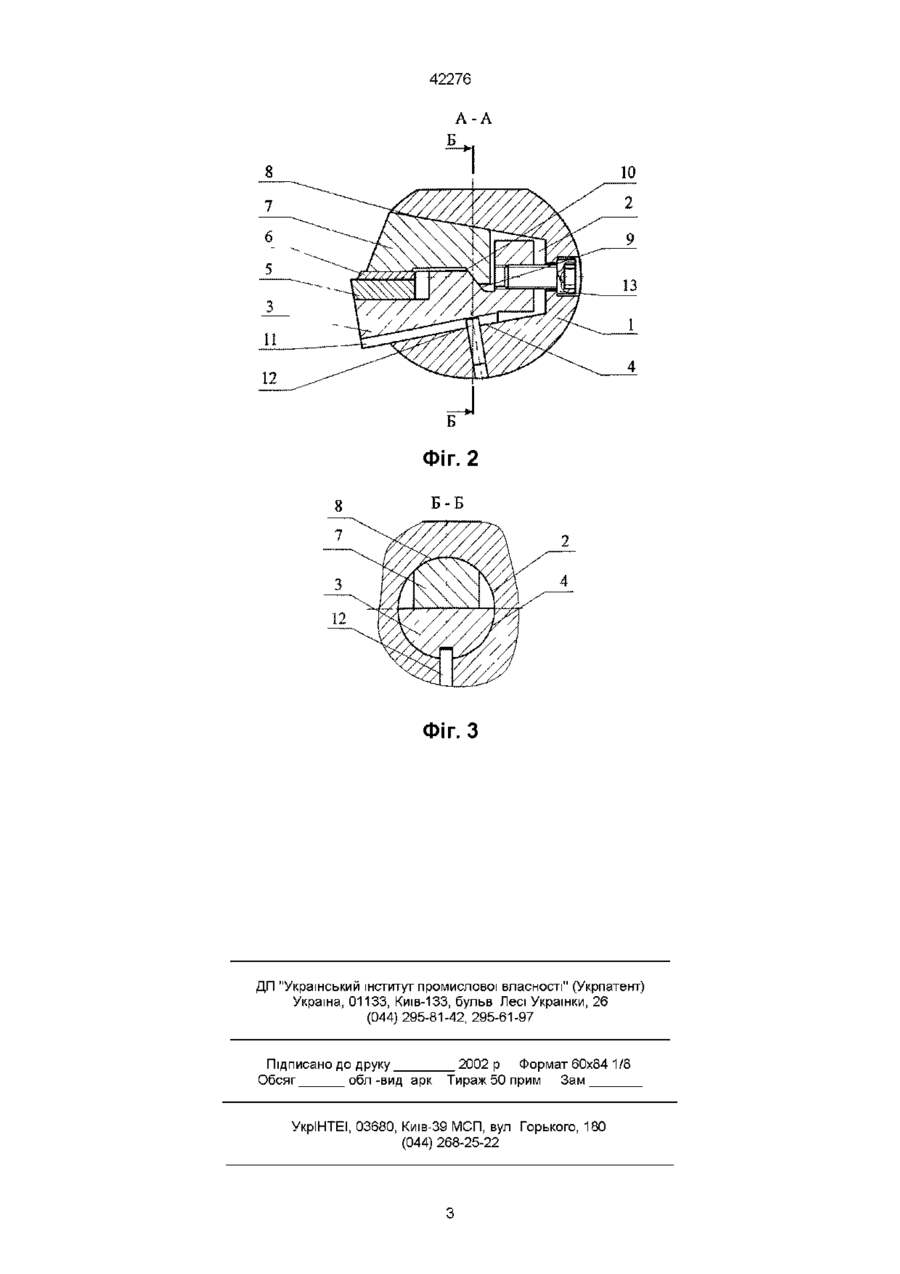

Розточувальний різець, до складу якого входять державка з радіально виконаним глухим отвором, несучий елемент з різальною пластиною, штифт, притиск, установлений з можливістю контактування з різальною пластиною, закріплюючий гвинт, який відрізняється тим, що глухий отвір виконано конічним, а поверхні несучого елементу і притиску, що мають можливість контактувати з поверхнею глухого отвору, теж виконані конічної форми, крім того, ділянка поверхні несучого елементу і притиску, що контактують між собою, є похилою площиною Винахід відноситься до галузі металообробки, а саме до розточного інструменту, який використовується на токарних та розточних верстатах ВІДОМІ розточні різці (Сборный твердосплавный инструмент / Г Л Хает, В М Гах, К Г Громаков и др , Под общ ред Г Л Хаета - М Машиностроение, 1989 -256 с, табл 4 4, ст 118), до складу яких входять державка, в ГНІЗДІ якої розташовані підкладка, багатогранна ріжуча пластина, стружколам, прихват у вигляді літери "Г", закріплюючий гвинт Недоліком конструкції є громіздка конструкція вузла кріплення ріжучої пластини, що обмежує використання збірних різців для розточування отворів малого діаметру Відомий розточний різець [Сменная режущая пластина для расточного инструмента (Mise de coupe interchangeable pour Testifications mterbures dalesages (Komet stahlhalter - und Werkreugtabnk Robert Breunmg GMBH) Франц заявка, кл B23B27/00, № 2401728, заявл 29 111978, №7833703, опубл 30 03 1979], до складу якого входять державка, яка має круглий проріз, в якій виконаний глухий отвір, де розташований несучий елемент, переріз якого також круглий Несучий елемент утримується в отворі штіфтом У несучому елементі виконана канавка, в якій розміщена твердосплавна ріжуча пластина В верхню частину ріжучої пластини впирається прижим відповідної форми, що підтискується гвинтом В державці також виконано різьбовий отвір, в якому розташований гвинт для регулювання ріжучої кромки жорсткістю закріплення несучого елементу з ріжучою пластиною внаслідок ЛІНІЙНОГО контакту несучого елементу з поверхнею циліндричного і точечного контакту у МІСТІ контактування гвинта і прижиму, а також наявності проміжків у вузлі кріплення В основу винаходу поставлена задача вдосконалення конструкції розточного різця, в якому за рахунок нових конструктивних елементів забезпечується точність і продуктивність обробки за рахунок підвищення жорсткості закріплення несучого елементу з ріжучою пластиною, що обумовлено контактуванням несучого елементу і прижиму ділянками конічної форми, а також відсутністю проміжків у вузлі кріплення Наявність високої жорсткості закріплення дозволяє збільшити режими розточування, внаслідок чого продуктивність обробки збільшується, точність обробки також підвищується Поставлена задача вирішується за рахунок того, що у відомому розточному різці, до складу якого входять державка з радіально виконаним глухим отвором, несучий елемент з ріжучою пластиною, штифт, прижим, установлений з можливістю контакту з ріжучою пластиною, закріплюючий гвинт, згідно винаходу, глухий отвір виконано конічним, поверхні несучого елементу і прижиму, що мають можливість контактувати з поверхнею глухого отвору, виконані теж конічної форми, крім того, ділянка поверхні несучого елементу і прижиму, що контактують між собою, є похилою площиною Ознаками що відрізняють запропонований розточний різець, є Недоліком конструкції є невисока точність і продуктивність обробки, що обумовлено низкою (О 42276 - глухий отвір виконано конічним, - поверхні несучого елементу і прижиму, що мають можливість контактувати з поверхнею глухого отвору, виконані конічної форми, - ділянка поверхні несучого елементу і прижиму, що контактують між собою, є похилою площиною В запропонованому розточному різці підвищення точності та продуктивності обробки забезпечується ознаками, що відрізняють запропонований розточний різець Дійсно, виконання глухого отвору, поверхонь несучого елементу і прижиму, що з ним контактують конічними, забезпечує підвищення жорсткості закріплення, а ВІДПОВІДНО підвищення точності і продуктивності обробки Виконання ділянки поверхні несучого елементу і прижиму, що контактують між собою у вигляді похилої площини, також працює на мету винаходу, тому що забезпечує підтискування ріжучої пластини з стружколамом до опорної і бокових поверхонь гнізда в несучому елементі На фіг 1 показано розточний різець, вид зверху, на фіг 2 - переріз А-А на фіг 1, на фіг 3 - переріз Б-Б на фіг 2 Розточний різець має державку 1, що має круглий переріз, в якій виконано глухий отвір 2 конічної форми В отворі розташований несучий елемент 3, що має ділянку 4 також конічної форми, яка контактує з поверхнею отвору 2 В несучому елементі виконано гніздо, в якому розташована багатогранна ріжуча пластина 5 і стружколам 6 В поверхню стружколама 6 впирається прижим 7, що має ділянку конічної форми 8 Несучий елемент З та прижим 7 мають похилі поверхні 9 та 10, що контактують між собою На КОНІЧНІЙ поверхні 4 несучого елементу виконано паз 11, в який входить штифт 12, розташований в державці 1, що забезпечує кутову орієнтацію несучого елемента 3 відносно державки 1 Гвинт 13, розташований у отворі, виконаному в державці 1, своєю різьбовою ді лянкою входить у ВІДПОВІДНИЙ отвір, виконаний в несучому елементі 3, служить для закріплення блоку "несучий елемент 3 - ріжуча пластина 5 стружколам 6 - прижим 7" Складання розточного різця виконується таким чином В гніздо несучого елемента 3 вкладається багатогранна ріжуча пластина 5 з стружколамом 6, на яку встановлюється прижим 7 таким чином, щоб похила поверхня 9 на несучому елементі З вступила у контакт з похилою ділянкою 10 на прижимі 7 Потім збірний блок вводять у конічний отвір 2, виконаний в державці 1, забезпечивши потрібну кутову орієнтацію за допомогою паза 11 та штіфта 12 Гвинт 13, вставлений в отвір державки 1, вкручується у різьбовий отвір у несучому елементі 3 і внаслідок обертання гвинта 13 зібраний блок буде зміщуватись вздовж ВІСІ отвору 2, доки своїми ділянками 4 та 8 конічної форми на несучому елементі 3 і прижиму 7 не вступить у контакт з поверхнею отвору 2 Подальша затяжка гвинта 13 приведе до виникнення нормальних сил на КОНІЧНІЙ поверхні 8 прижиму 7 і він, за рахунок контактування похилих поверхонь 9 і 10, почне переміщуватись вправо відносно несучого елементу З, підтискуючи стружколам 6 та ріжучу пластину 5 до базуючих поверхонь гнізда, забезпечуючи потрібну силу закріплення всього блоку і повну відсутність проміжків Внаслідок цього жорсткість закріплення блоку порівняно з прототипом збільшується, а отже, точність і продуктивність обробки При розкріпленні блоку викручується гвинт 13 і блок вилучається з отвору Закріплення блоку, оснащеного іншою багатогранною пластиною, здійснюється аналогічно описаному раніше Запропонований розточний різець може застосовуватись при обробці матеріалів різанням, забезпечуючи підвищення точності і продуктивності обробки Фіг. 1 Б-Б Фіг. З ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
