Пристрій обробки інформації

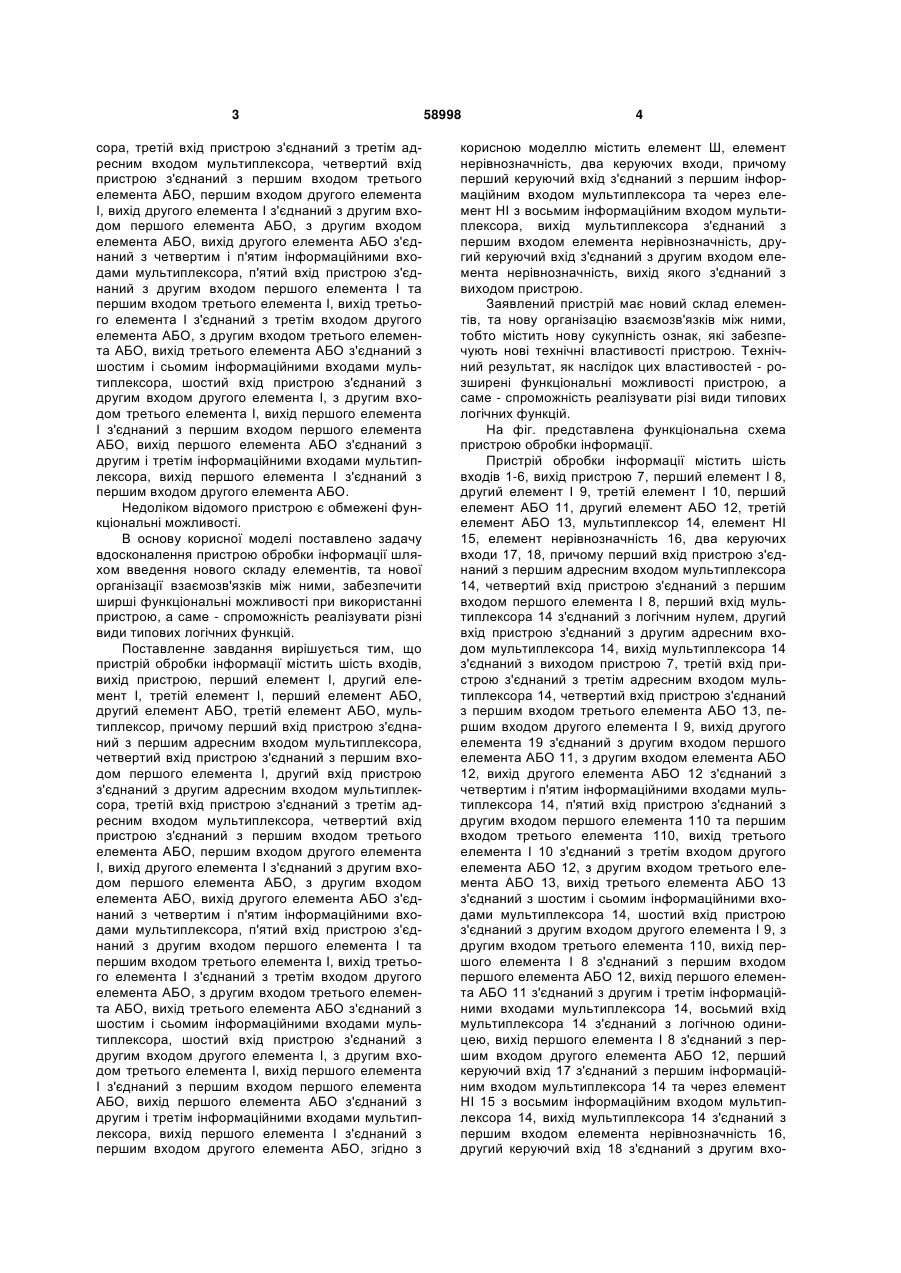

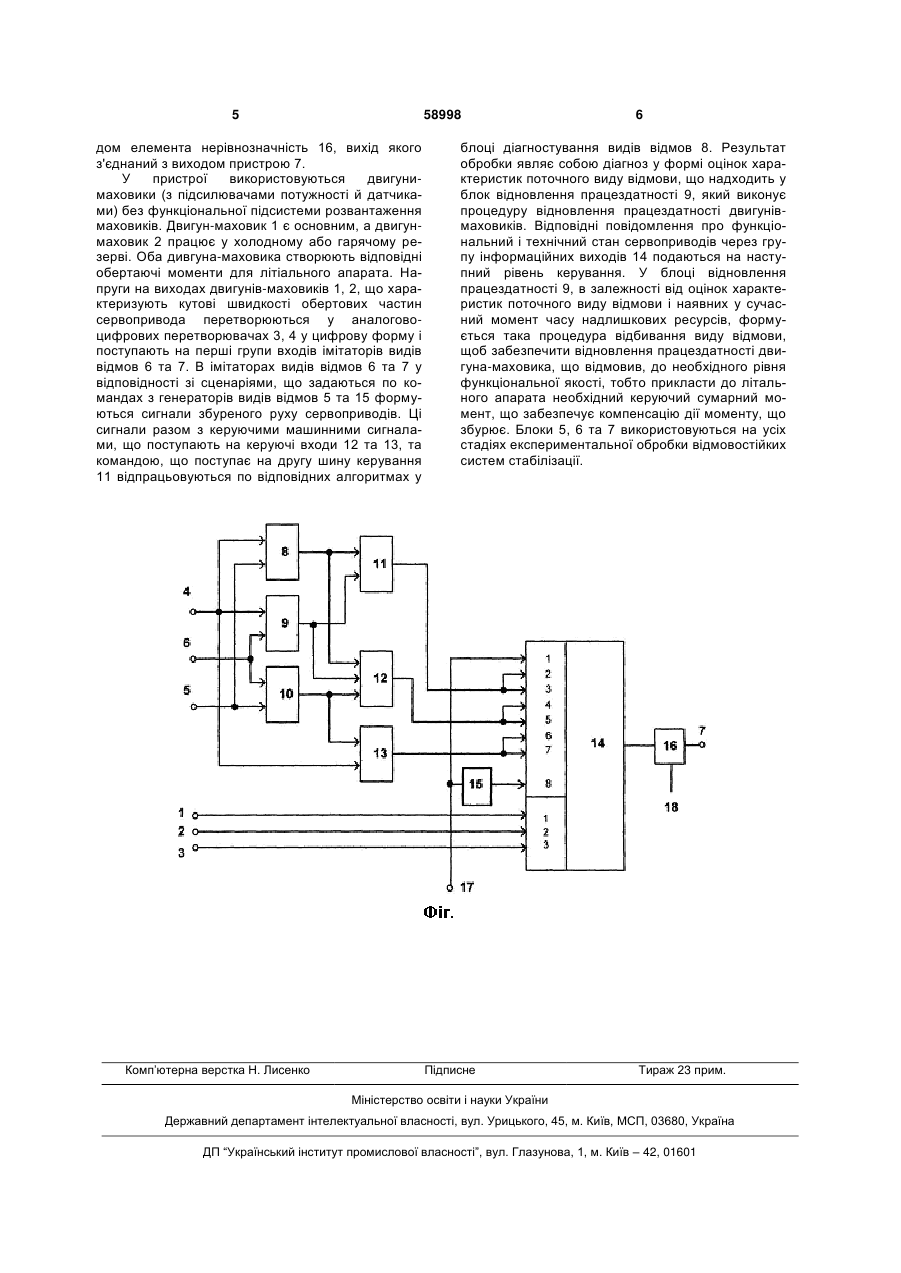

Пристрій обробки інформації, що містить шість входів, вихід пристрою, перший елемент І, другий елемент І, третій елемент І, перший елемент АБО, другий елемент АБО, третій елемент АБО, мультиплексор, причому перший вхід пристрою з'єднаний з першим адресним входом мультиплексора, четвертий вхід пристрою з'єднаний з першим входом першого елемента І, другий вхід пристрою з'єднаний з другим адресним входом мультиплексора, третій вхід пристрою з'єднаний з третім адресним входом мультиплексора, четвертий вхід пристрою з'єднаний з першим входом третього елемента АБО, першим входом другого елемента І, вихід другого елемента І з'єднаний з другим входом першого елемента АБО, вихід другого елемента АБО з'єднаний з четвертим і п'ятим U 2 (19) 1 3 сора, третій вхід пристрою з'єднаний з третім адресним входом мультиплексора, четвертий вхід пристрою з'єднаний з першим входом третього елемента АБО, першим входом другого елемента І, вихід другого елемента І з'єднаний з другим входом першого елемента АБО, з другим входом елемента АБО, вихід другого елемента АБО з'єднаний з четвертим і п'ятим інформаційними входами мультиплексора, п'ятий вхід пристрою з'єднаний з другим входом першого елемента І та першим входом третього елемента І, вихід третього елемента І з'єднаний з третім входом другого елемента АБО, з другим входом третього елемента АБО, вихід третього елемента АБО з'єднаний з шостим і сьомим інформаційними входами мультиплексора, шостий вхід пристрою з'єднаний з другим входом другого елемента І, з другим входом третього елемента І, вихід першого елемента І з'єднаний з першим входом першого елемента АБО, вихід першого елемента АБО з'єднаний з другим і третім інформаційними входами мультиплексора, вихід першого елемента І з'єднаний з першим входом другого елемента АБО. Недоліком відомого пристрою є обмежені функціональні можливості. В основу корисної моделі поставлено задачу вдосконалення пристрою обробки інформації шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості при використанні пристрою, а саме - спроможність реалізувати різні види типових логічних функцій. Поставленне завдання вирішується тим, що пристрій обробки інформації містить шість входів, вихід пристрою, перший елемент І, другий елемент І, третій елемент І, перший елемент АБО, другий елемент АБО, третій елемент АБО, мультиплексор, причому перший вхід пристрою з'єднаний з першим адресним входом мультиплексора, четвертий вхід пристрою з'єднаний з першим входом першого елемента І, другий вхід пристрою з'єднаний з другим адресним входом мультиплексора, третій вхід пристрою з'єднаний з третім адресним входом мультиплексора, четвертий вхід пристрою з'єднаний з першим входом третього елемента АБО, першим входом другого елемента І, вихід другого елемента І з'єднаний з другим входом першого елемента АБО, з другим входом елемента АБО, вихід другого елемента АБО з'єднаний з четвертим і п'ятим інформаційними входами мультиплексора, п'ятий вхід пристрою з'єднаний з другим входом першого елемента І та першим входом третього елемента І, вихід третього елемента І з'єднаний з третім входом другого елемента АБО, з другим входом третього елемента АБО, вихід третього елемента АБО з'єднаний з шостим і сьомим інформаційними входами мультиплексора, шостий вхід пристрою з'єднаний з другим входом другого елемента І, з другим входом третього елемента І, вихід першого елемента І з'єднаний з першим входом першого елемента АБО, вихід першого елемента АБО з'єднаний з другим і третім інформаційними входами мультиплексора, вихід першого елемента І з'єднаний з першим входом другого елемента АБО, згідно з 58998 4 корисною моделлю містить елемент Ш, елемент нерівнозначність, два керуючих входи, причому перший керуючий вхід з'єднаний з першим інформаційним входом мультиплексора та через елемент НІ з восьмим інформаційним входом мультиплексора, вихід мультиплексора з'єднаний з першим входом елемента нерівнозначність, другий керуючий вхід з'єднаний з другим входом елемента нерівнозначність, вихід якого з'єднаний з виходом пристрою. Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості пристрою. Технічний результат, як наслідок цих властивостей - розширені функціональні можливості пристрою, а саме - спроможність реалізувати різі види типових логічних функцій. На фіг. представлена функціональна схема пристрою обробки інформації. Пристрій обробки інформації містить шість входів 1-6, вихід пристрою 7, перший елемент І 8, другий елемент І 9, третій елемент І 10, перший елемент АБО 11, другий елемент АБО 12, третій елемент АБО 13, мультиплексор 14, елемент НІ 15, елемент нерівнозначність 16, два керуючих входи 17, 18, причому перший вхід пристрою з'єднаний з першим адресним входом мультиплексора 14, четвертий вхід пристрою з'єднаний з першим входом першого елемента І 8, перший вхід мультиплексора 14 з'єднаний з логічним нулем, другий вхід пристрою з'єднаний з другим адресним входом мультиплексора 14, вихід мультиплексора 14 з'єднаний з виходом пристрою 7, третій вхід пристрою з'єднаний з третім адресним входом мультиплексора 14, четвертий вхід пристрою з'єднаний з першим входом третього елемента АБО 13, першим входом другого елемента І 9, вихід другого елемента 19 з'єднаний з другим входом першого елемента АБО 11, з другим входом елемента АБО 12, вихід другого елемента АБО 12 з'єднаний з четвертим і п'ятим інформаційними входами мультиплексора 14, п'ятий вхід пристрою з'єднаний з другим входом першого елемента 110 та першим входом третього елемента 110, вихід третього елемента І 10 з'єднаний з третім входом другого елемента АБО 12, з другим входом третього елемента АБО 13, вихід третього елемента АБО 13 з'єднаний з шостим і сьомим інформаційними входами мультиплексора 14, шостий вхід пристрою з'єднаний з другим входом другого елемента І 9, з другим входом третього елемента 110, вихід першого елемента І 8 з'єднаний з першим входом першого елемента АБО 12, вихід першого елемента АБО 11 з'єднаний з другим і третім інформаційними входами мультиплексора 14, восьмий вхід мультиплексора 14 з'єднаний з логічною одиницею, вихід першого елемента І 8 з'єднаний з першим входом другого елемента АБО 12, перший керуючий вхід 17 з'єднаний з першим інформаційним входом мультиплексора 14 та через елемент НІ 15 з восьмим інформаційним входом мультиплексора 14, вихід мультиплексора 14 з'єднаний з першим входом елемента нерівнозначність 16, другий керуючий вхід 18 з'єднаний з другим вхо 5 58998 дом елемента нерівнозначність 16, вихід якого з'єднаний з виходом пристрою 7. У пристрої використовуються двигунимаховики (з підсилювачами потужності й датчиками) без функціональної підсистеми розвантаження маховиків. Двигун-маховик 1 є основним, а двигунмаховик 2 працює у холодному або гарячому резерві. Оба дивгуна-маховика створюють відповідні обертаючі моменти для літіального апарата. Напруги на виходах двигунів-маховиків 1, 2, що характеризують кутові швидкості обертових частин сервопривода перетворюються у аналоговоцифрових перетворювачах 3, 4 у цифрову форму і поступають на перші групи входів імітаторів видів відмов 6 та 7. В імітаторах видів відмов 6 та 7 у відповідності зі сценаріями, що задаються по командах з генераторів видів відмов 5 та 15 формуються сигнали збуреного руху сервоприводів. Ці сигнали разом з керуючими машинними сигналами, що поступають на керуючі входи 12 та 13, та командою, що поступає на другу шину керування 11 відпрацьовуються по відповідних алгоритмах у Комп’ютерна верстка Н. Лиcенко 6 блоці діагностування видів відмов 8. Результат обробки являє собою діагноз у формі оцінок характеристик поточного виду відмови, що надходить у блок відновлення працездатності 9, який виконує процедуру відновлення працездатності двигунівмаховиків. Відповідні повідомлення про функціональний і технічний стан сервоприводів через групу інформаційних виходів 14 подаються на наступний рівень керування. У блоці відновлення працездатності 9, в залежності від оцінок характеристик поточного виду відмови і наявних у сучасний момент часу надлишкових ресурсів, формується така процедура відбивання виду відмови, щоб забезпечити відновлення працездатності двигуна-маховика, що відмовив, до необхідного рівня функціональної якості, тобто прикласти до літального апарата необхідний керуючий сумарний момент, що забезпечує компенсацію дії моменту, що збурює. Блоки 5, 6 та 7 використовуються на усіх стадіях експериментальної обробки відмовостійких систем стабілізації. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
