Фільтр для очищення газу

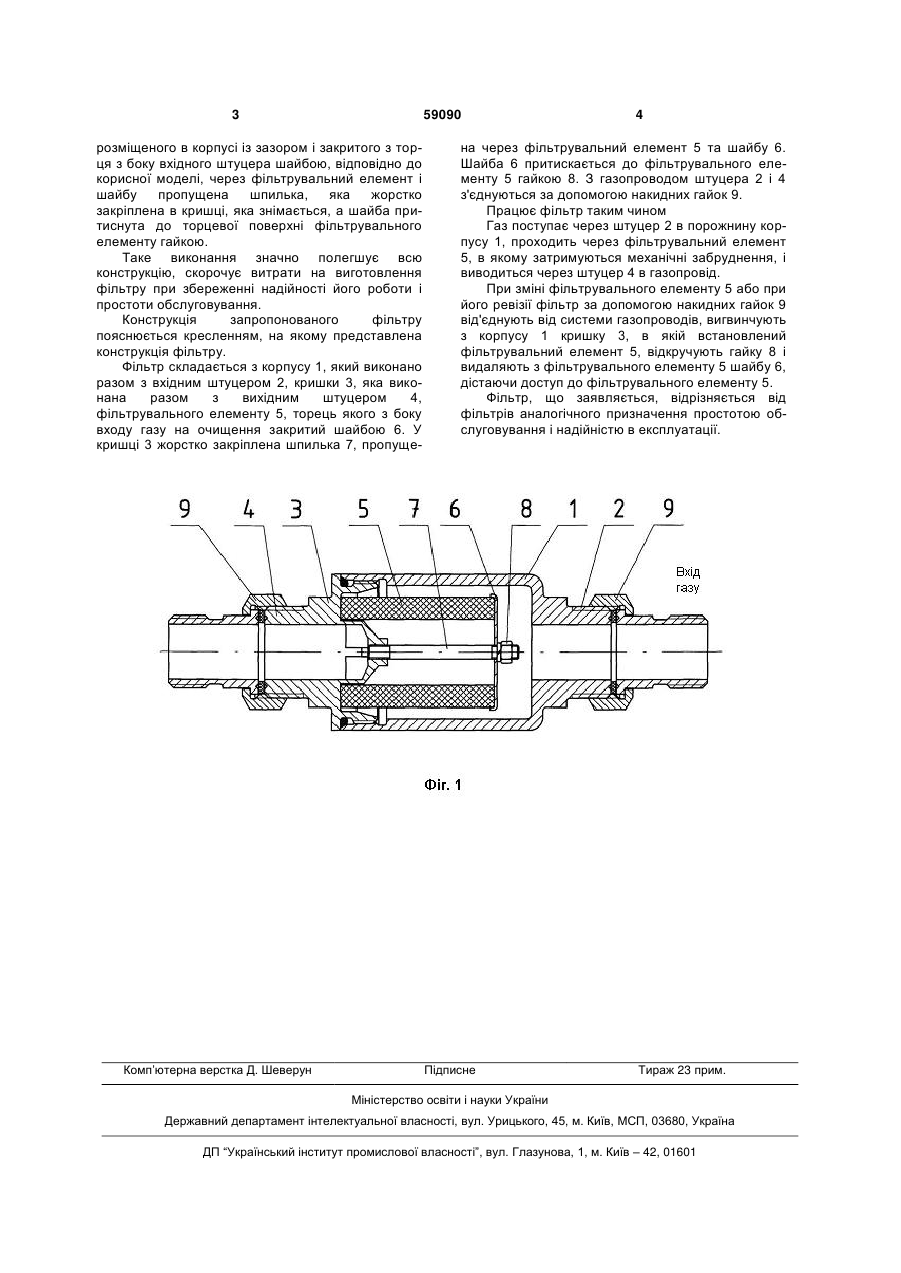

Фільтр для очищення газу, що складається з корпусу з кришкою, вхідного і вихідного штуцерів та фільтрувального елемента, що розміщений у корпусі із зазором та закритий шайбою з торця з боку вхідного штуцера, при цьому кришка корпусу розташована з боку вихідного штуцера, який відрізняється тим, що крізь фільтрувальний елемент і шайбу пропущена шпилька, яка жорстко закріплена в кришці, а шайба притиснута до торця фільтрувального елемента гайкою. (19) (21) u201008765 (22) 14.07.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) ПОТАНІН АНАТОЛІЙ ЮРІЙОВИЧ, МИХАЙЛЕНКО СЕРГІЙ МИКОЛАЙОВИЧ, ВОВНЯНКО РУСЛАН ВІКТОРОВИЧ (73) ПОТАНІН АНАТОЛІЙ ЮРІЙОВИЧ, МИХАЙЛЕНКО СЕРГІЙ МИКОЛАЙОВИЧ 3 59090 розміщеного в корпусі із зазором і закритого з торця з боку вхідного штуцера шайбою, відповідно до корисної моделі, через фільтрувальний елемент і шайбу пропущена шпилька, яка жорстко закріплена в кришці, яка знімається, а шайба притиснута до торцевої поверхні фільтрувального елементу гайкою. Таке виконання значно полегшує всю конструкцію, скорочує витрати на виготовлення фільтру при збереженні надійності його роботи і простоти обслуговування. Конструкція запропонованого фільтру пояснюється кресленням, на якому представлена конструкція фільтру. Фільтр складається з корпусу 1, який виконано разом з вхідним штуцером 2, кришки 3, яка виконана разом з вихідним штуцером 4, фільтрувального елементу 5, торець якого з боку входу газу на очищення закритий шайбою 6. У кришці 3 жорстко закріплена шпилька 7, пропуще Комп’ютерна верстка Д. Шеверун 4 на через фільтрувальний елемент 5 та шайбу 6. Шайба 6 притискається до фільтрувального елементу 5 гайкою 8. З газопроводом штуцера 2 і 4 з'єднуються за допомогою накидних гайок 9. Працює фільтр таким чином Газ поступає через штуцер 2 в порожнину корпусу 1, проходить через фільтрувальний елемент 5, в якому затримуються механічні забруднення, і виводиться через штуцер 4 в газопровід. При зміні фільтрувального елементу 5 або при його ревізії фільтр за допомогою накидних гайок 9 від'єднують від системи газопроводів, вигвинчують з корпусу 1 кришку 3, в якій встановлений фільтрувальний елемент 5, відкручують гайку 8 і видаляють з фільтрувального елементу 5 шайбу 6, дістаючи доступ до фільтрувального елементу 5. Фільтр, що заявляється, відрізняється від фільтрів аналогічного призначення простотою обслуговування і надійністю в експлуатації. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
