Пристрій для відрізки трубчастих деталей від циліндричної труби

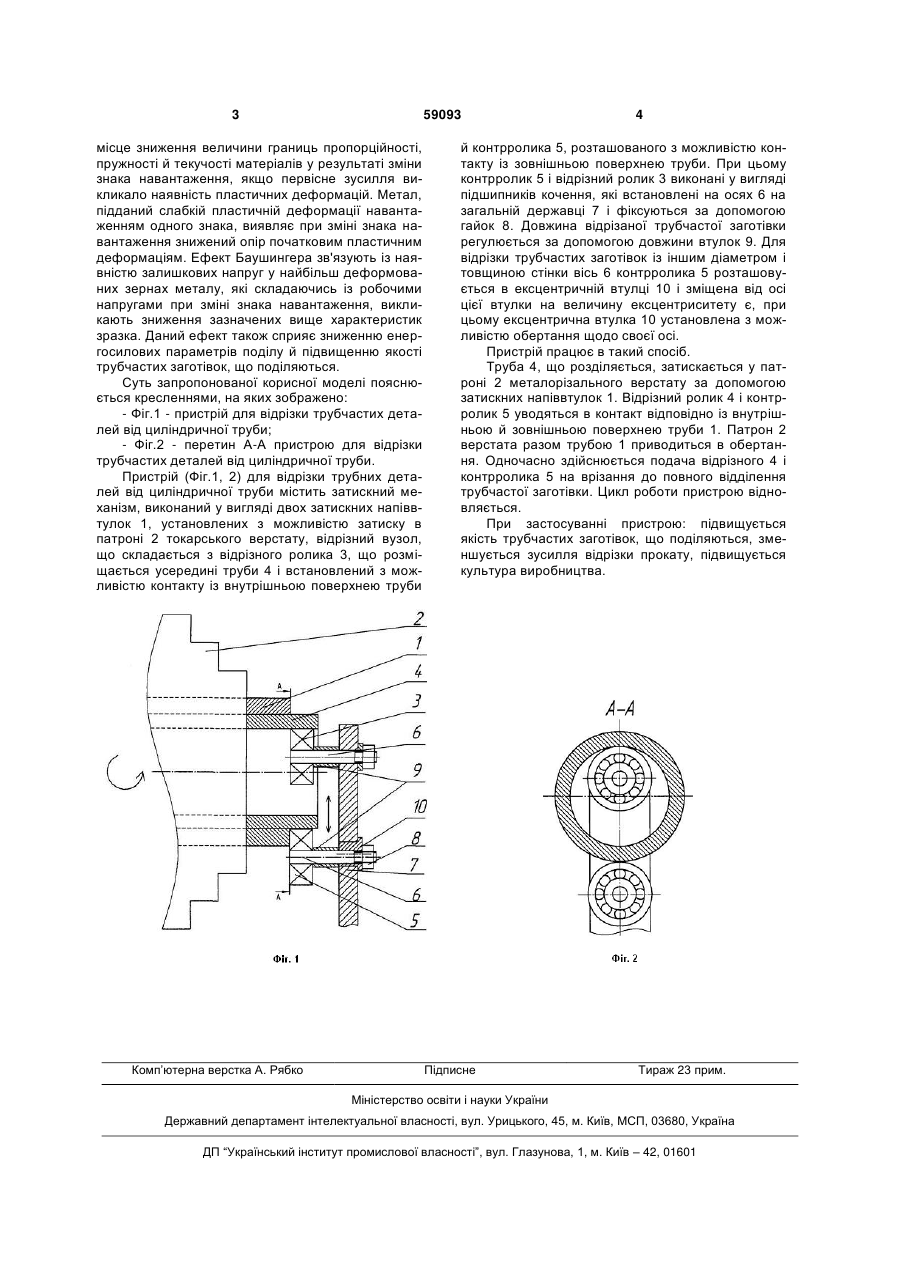

Пристрій для відрізки трубчастих деталей від циліндричної труби, що містить механізм затиску 3 59093 місце зниження величини границь пропорційності, пружності й текучості матеріалів у результаті зміни знака навантаження, якщо первісне зусилля викликало наявність пластичних деформацій. Метал, підданий слабкій пластичній деформації навантаженням одного знака, виявляє при зміні знака навантаження знижений опір початковим пластичним деформаціям. Ефект Баушингера зв'язують із наявністю залишкових напруг у найбільш деформованих зернах металу, які складаючись із робочими напругами при зміні знака навантаження, викликають зниження зазначених вище характеристик зразка. Даний ефект також сприяє зниженню енергосилових параметрів поділу й підвищенню якості трубчастих заготівок, що поділяються. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображено: - Фіг.1 - пристрій для відрізки трубчастих деталей від циліндричної труби; - Фіг.2 - перетин А-А пристрою для відрізки трубчастих деталей від циліндричної труби. Пристрій (Фіг.1, 2) для відрізки трубних деталей від циліндричної труби містить затискний механізм, виконаний у вигляді двох затискних напіввтулок 1, установлених з можливістю затиску в патроні 2 токарського верстату, відрізний вузол, що складається з відрізного ролика 3, що розміщається усередині труби 4 і встановлений з можливістю контакту із внутрішньою поверхнею труби Комп’ютерна верстка А. Рябко 4 й контрролика 5, розташованого з можливістю контакту із зовнішньою поверхнею труби. При цьому контрролик 5 і відрізний ролик 3 виконані у вигляді підшипників кочення, які встановлені на осях 6 на загальній державці 7 і фіксуються за допомогою гайок 8. Довжина відрізаної трубчастої заготівки регулюється за допомогою довжини втулок 9. Для відрізки трубчастих заготівок із іншим діаметром і товщиною стінки вісь 6 контрролика 5 розташовується в ексцентричній втулці 10 і зміщена від осі цієї втулки на величину ексцентриситету є, при цьому ексцентрична втулка 10 установлена з можливістю обертання щодо своєї осі. Пристрій працює в такий спосіб. Труба 4, що розділяється, затискається у патроні 2 металорізального верстату за допомогою затискних напіввтулок 1. Відрізний ролик 4 і контрролик 5 уводяться в контакт відповідно із внутрішньою й зовнішньою поверхнею труби 1. Патрон 2 верстата разом трубою 1 приводиться в обертання. Одночасно здійснюється подача відрізного 4 і контрролика 5 на врізання до повного відділення трубчастої заготівки. Цикл роботи пристрою відновляється. При застосуванні пристрою: підвищується якість трубчастих заготівок, що поділяються, зменшується зусилля відрізки прокату, підвищується культура виробництва. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
