Пристрій для відновлення спрацьованої внутрішньої циліндричної поверхні з нерівномірним зносом по висоті, переважно чавунних та сталевих деталей

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 26293

Опубліковано: 10.09.2007

Автори: Калита Микола Миколайович, Капелюшний Федір Михайлович, Аулін Віктор Васильович, Жулай Олександр Юрійович

Завантажити PDF файл.

Формула / Реферат

Пристрій для відновлення спрацьованої внутрішньої циліндричної поверхні з нерівномірним зносом по висоті, переважно чавунних та сталевих деталей, типу гільз циліндрів двигунів внутрішнього згоряння, який складається з джерела нагрівання, джерела охолодження, механізму обертання і переміщення гільзи, який відрізняється тим, що джерело нагрівання виконане у вигляді ніхромової спіралі, навитої на керамічному осерді з різним розподілом кількості витків по висоті деталі у відповідності до ступеня її зносу, джерело охолодження виконане у вигляді внутрішнього і зовнішнього спреєрів для охолодження внутрішньої та зовнішньої поверхонь деталі, при цьому механізм обертання гільзи виконаний окремо від механізму переміщення джерела нагрівання з внутрішнім спреєром, а також має механізм затискання деталі з торців.

Текст

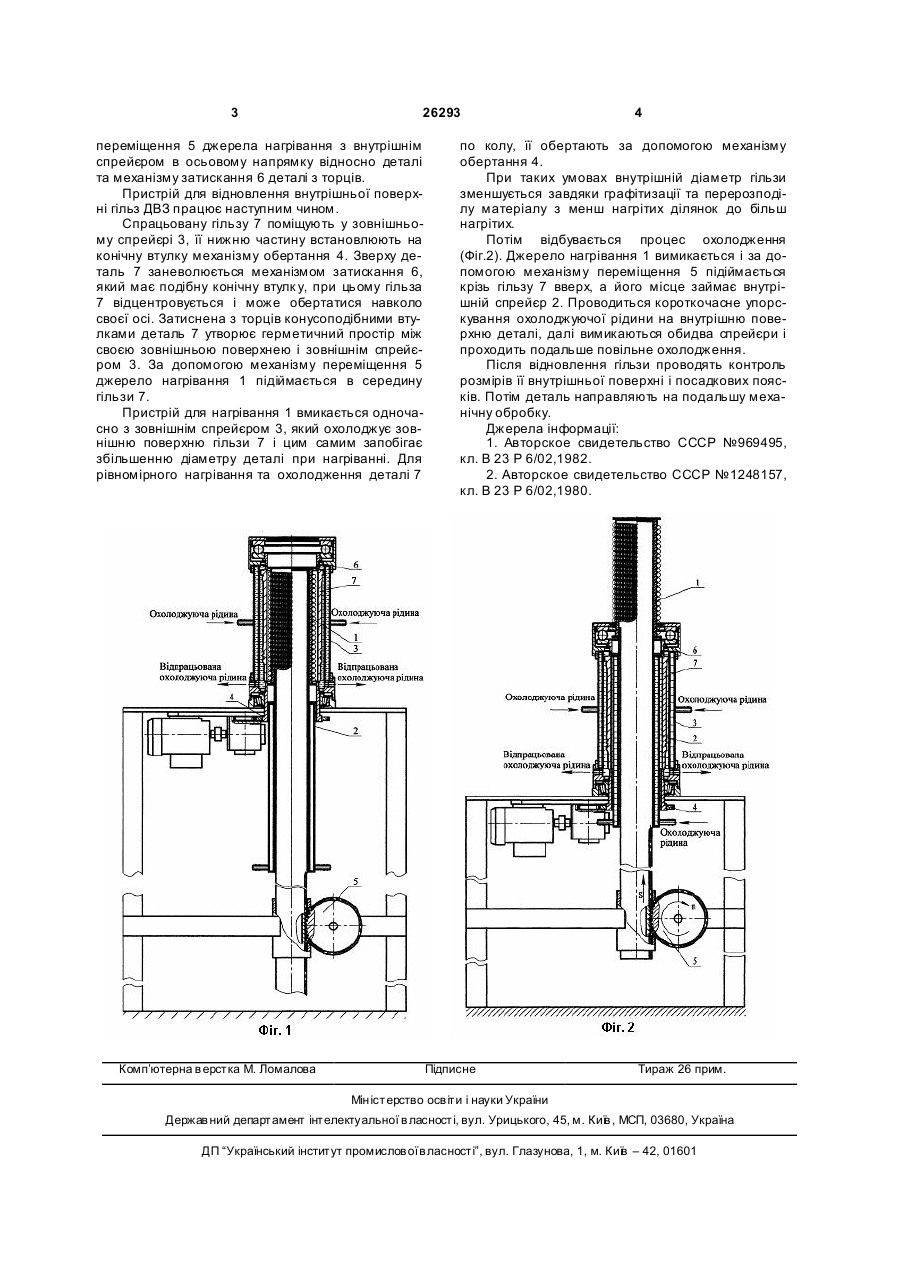

Пристрій для відновлення спрацьованої внутрішньої циліндричної поверхні з нерівномірним зносом по висоті, переважно чавунних та сталевих деталей, типу гільз циліндрів двигунів внутрішнього згоряння, який складається з джерела нагріван 3 26293 переміщення 5 джерела нагрівання з внутрішнім спрейєром в осьовому напрямку відносно деталі та механізму затискання 6 деталі з торців. Пристрій для відновлення внутрішньої поверхні гільз ДВЗ працює наступним чином. Спрацьовану гільзу 7 поміщують у зовнішньому спрейєрі 3, її нижню частину встановлюють на конічну втулку механізму обертання 4. Зверху деталь 7 заневолюється механізмом затискання 6, який має подібну конічну втулк у, при цьому гільза 7 відцентровується і може обертатися навколо своєї осі. Затиснена з торців конусоподібними втулками деталь 7 утворює герметичний простір між своєю зовнішньою поверхнею і зовнішнім спрейєром 3. За допомогою механізму переміщення 5 джерело нагрівання 1 підіймається в середину гільзи 7. Пристрій для нагрівання 1 вмикається одночасно з зовнішнім спрейєром 3, який охолоджує зовнішню поверхню гільзи 7 і цим самим запобігає збільшенню діаметру деталі при нагріванні. Для рівномірного нагрівання та охолодження деталі 7 Комп’ютерна в ерстка М. Ломалова 4 по колу, її обертають за допомогою механізму обертання 4. При таких умовах внутрішній діаметр гільзи зменшується завдяки графітизації та перерозподілу матеріалу з менш нагрітих ділянок до більш нагрітих. Потім відбувається процес охолодження (Фіг.2). Джерело нагрівання 1 вимикається і за допомогою механізму переміщення 5 підіймається крізь гільзу 7 вверх, а його місце займає внутрішній спрейєр 2. Проводиться короткочасне упорскування охолоджуючої рідини на внутрішню поверхню деталі, далі вимикаються обидва спрейєри і проходить подальше повільне охолодження. Після відновлення гільзи проводять контроль розмірів її внутрішньої поверхні і посадкових поясків. Потім деталь направляють на подальшу механічну обробку. Джерела інформації: 1. Авторское свидетельство СССР №969495, кл. В 23 Р 6/02,1982. 2. Авторское свидетельство СССР №1248157, кл. В 23 Р 6/02,1980. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
