Крокуючий механізм
Номер патенту: 59103
Опубліковано: 10.05.2011
Автори: Сіменченко Анатолій Кіролович, Пенчук Валентин Олексійович, Крупко Ігор Валерійович
Формула / Реферат
Крокуючий механізм, який вміщує чотири попарно спряжені у площині руху приводні кривошипні механізми з опорними лижами, який відрізняється тим, що на кожному з протилежно розміщених приводних валів ексцентриків шарнірно установлені шатуни з окремими для кожного із них опорними башмаками (лижами), лижі шарнірно поєднані з шатунами таким чином, що положення кожної із лиж незалежне одне від одного.
Текст

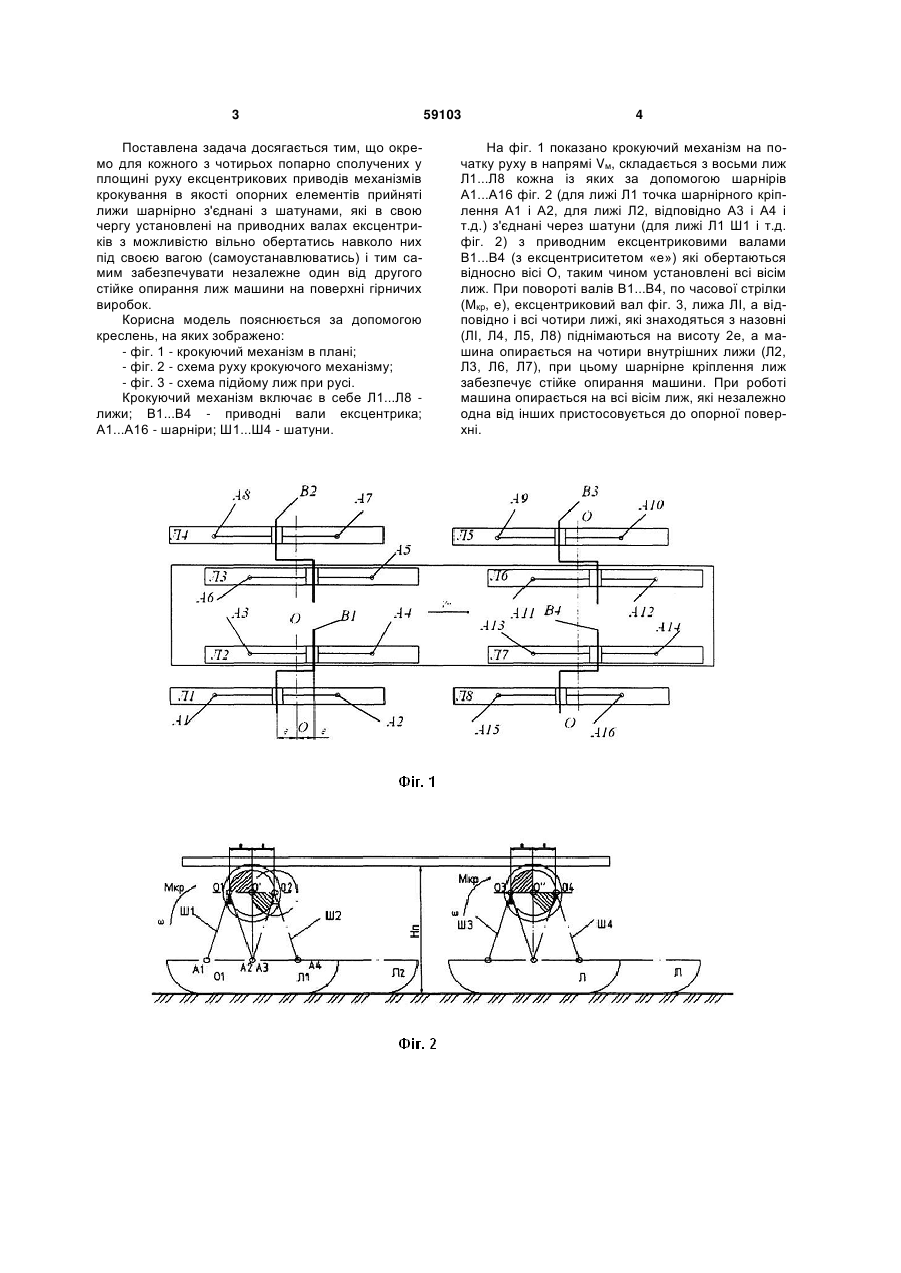

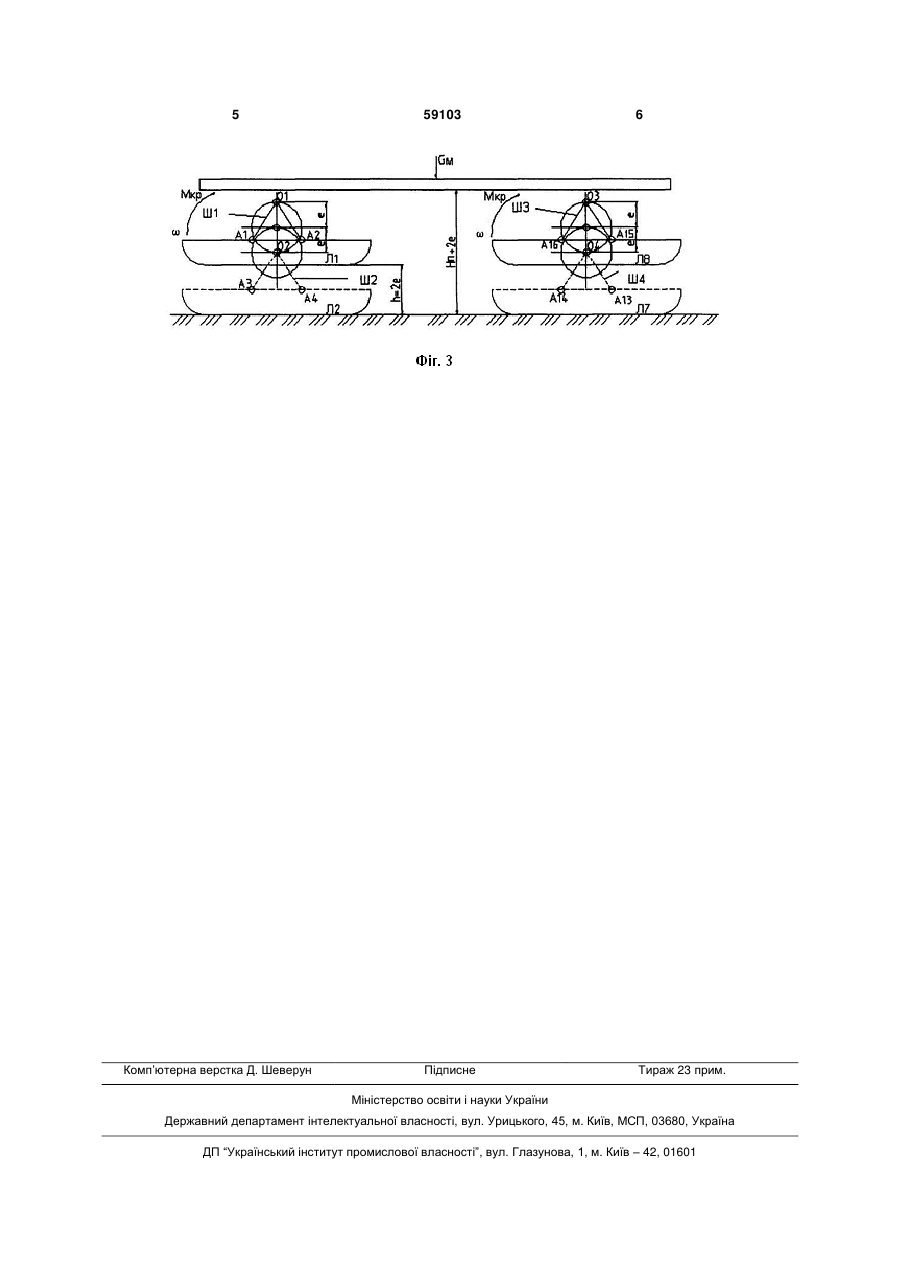

Крокуючий механізм, який вміщує чотири попарно спряжені у площині руху приводні кривошипні механізми з опорними лижами, який відрізняється тим, що на кожному з протилежно розміщених приводних валів ексцентриків шарнірно установлені шатуни з окремими для кожного із них опорними башмаками (лижами), лижі шарнірно поєднані з шатунами таким чином, що положення кожної із лиж незалежне одне від одного. (19) (21) u201009174 (22) 21.07.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) КРУПКО ІГОР ВАЛЕРІЙОВИЧ, ПЕНЧУК ВАЛЕНТИН ОЛЕКСІЙОВИЧ, СІМЕНЧЕНКО АНАТОЛІЙ КІРОЛОВИЧ (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 Поставлена задача досягається тим, що окремо для кожного з чотирьох попарно сполучених у площині руху ексцентрикових приводів механізмів крокування в якості опорних елементів прийняті лижи шарнірно з'єднані з шатунами, які в свою чергу установлені на приводних валах ексцентриків з можливістю вільно обертатись навколо них під своєю вагою (самоустанавлюватись) і тим самим забезпечувати незалежне один від другого стійке опирання лиж машини на поверхні гірничих виробок. Корисна модель пояснюється за допомогою креслень, на яких зображено: - фіг. 1 - крокуючий механізм в плані; - фіг. 2 - схема руху крокуючого механізму; - фіг. 3 - схема підйому лиж при русі. Крокуючий механізм включає в себе Л1...Л8 лижи; В1...В4 - приводні вали ексцентрика; А1...А16 - шарніри; Ш1...Ш4 - шатуни. 59103 4 На фіг. 1 показано крокуючий механізм на початку руху в напрямі Vм, складається з восьми лиж Л1...Л8 кожна із яких за допомогою шарнірів А1...А16 фіг. 2 (для лижі Л1 точка шарнірного кріплення А1 і А2, для лижі Л2, відповідно A3 і А4 і т.д.) з'єднані через шатуни (для лижі Л1 Ш1 і т.д. фіг. 2) з приводним ексцентриковими валами В1...В4 (з ексцентриситетом «е») які обертаються відносно вісі О, таким чином установлені всі вісім лиж. При повороті валів В1...В4, по часової стрілки (Мкр, е), ексцентриковий вал фіг. 3, лижа ЛІ, а відповідно і всі чотири лижі, які знаходяться з назовні (ЛІ, Л4, Л5, Л8) піднімаються на висоту 2е, а машина опирається на чотири внутрішних лижи (Л2, Л3, Л6, Л7), при цьому шарнірне кріплення лиж забезпечує стійке опирання машини. При роботі машина опирається на всі вісім лиж, які незалежно одна від інших пристосовується до опорної поверхні. 5 Комп’ютерна верстка Д. Шеверун 59103 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWalker
Автори англійськоюKrupko Ihor Valeriiovych, Penchuk Valentyn Oleksiiovych, Simenchenko Anatolii Kyrylovych
Назва патенту російськоюШагающий механизм
Автори російськоюКрупко Игорь Валериевич, Пенчук Валентин Алексеевич, Сименченко Анатолий Кириллович
МПК / Мітки
МПК: E02F 9/04, B62D 57/00
