Чотирикривошипний листоштампувальний прес з гідромотором
Номер патенту: 59137
Опубліковано: 10.05.2011
Автори: Макаренко Юлія Григорівна, Канунников Артем Юрійович, Шинкаренко Олег Михайлович
Формула / Реферат
Чотирикривошипний листоштампувальний прес з гідромотором, що містить привод, чотири кривошипи, чотири ексцентрикових блоки, які кінематично за допомогою шатунів та плунжерних підвісок зв'язані з повзуном, а також систему включення, який відрізняється тим, що привод преса виконаний у вигляді гідромотора, який кінематично зв'язаний за допомогою планетарного редуктора з приводним валом, насосно-акумуляторної станції, що складається з маслонасосів, пневмогідравлічного акумулятора та системи включення, виконаної у вигляді електрогідравлічного розподільника, при цьому електрогідравлічний розподільник з'єднаний напірною та зливною трубами з гідромотором.
Текст

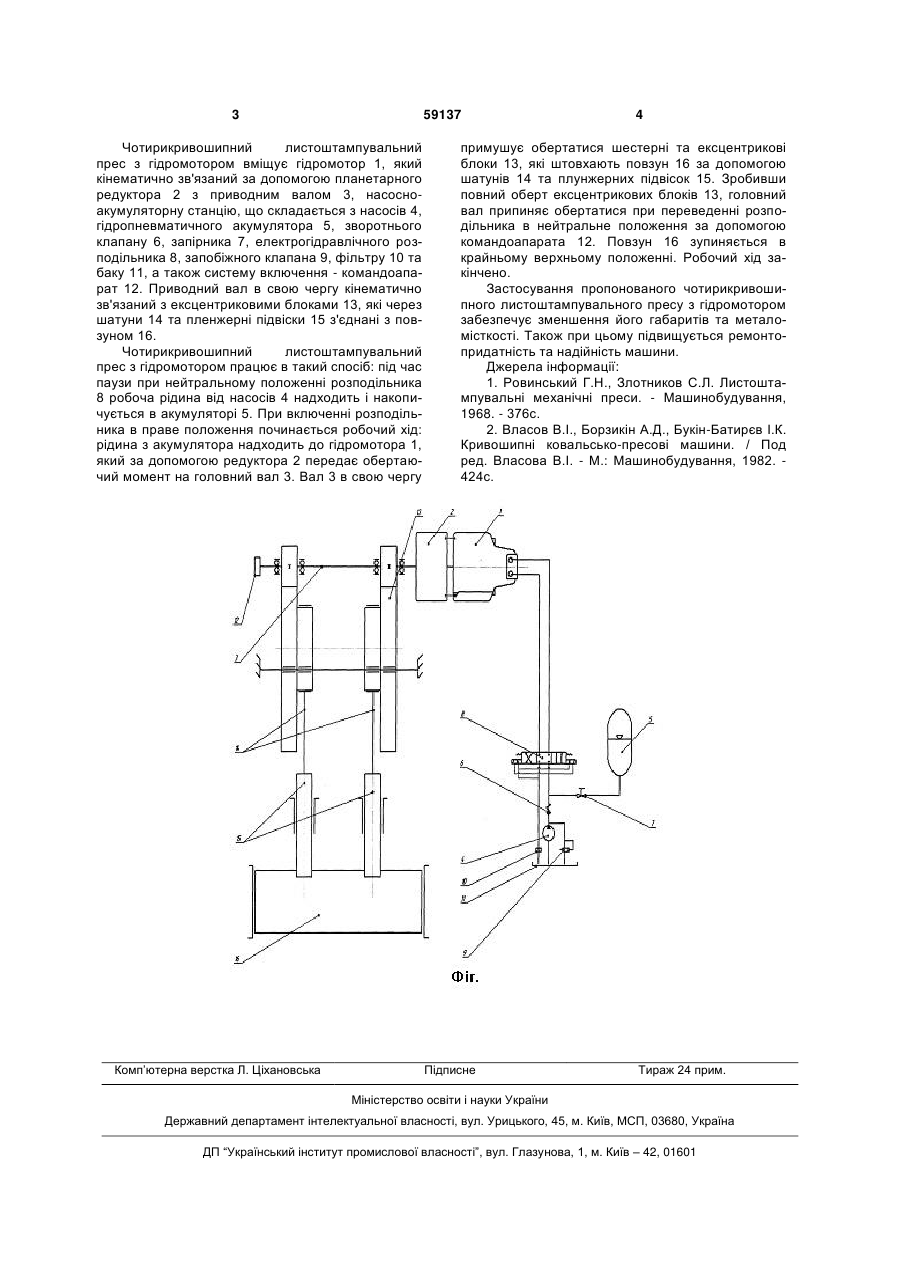

Чотирикривошипний листоштампувальний прес з гідромотором, що містить привод, чотири кривошипи, чотири ексцентрикових блоки, які кі 3 59137 Чотирикривошипний листоштампувальний прес з гідромотором вміщує гідромотор 1, який кінематично зв'язаний за допомогою планетарного редуктора 2 з приводним валом 3, насосноакумуляторну станцію, що складається з насосів 4, гідропневматичного акумулятора 5, зворотнього клапану 6, запірника 7, електрогідравлічного розподільника 8, запобіжного клапана 9, фільтру 10 та баку 11, а також систему включення - командоапарат 12. Приводний вал в свою чергу кінематично зв'язаний з ексцентриковими блоками 13, які через шатуни 14 та пленжерні підвіски 15 з'єднані з повзуном 16. Чотирикривошипний листоштампувальний прес з гідромотором працює в такий спосіб: під час паузи при нейтральному положенні розподільника 8 робоча рідина від насосів 4 надходить і накопичується в акумуляторі 5. При включенні розподільника в праве положення починається робочий хід: рідина з акумулятора надходить до гідромотора 1, який за допомогою редуктора 2 передає обертаючий момент на головний вал 3. Вал 3 в свою чергу Комп’ютерна верстка Л. Ціхановська 4 примушує обертатися шестерні та ексцентрикові блоки 13, які штовхають повзун 16 за допомогою шатунів 14 та плунжерних підвісок 15. Зробивши повний оберт ексцентрикових блоків 13, головний вал припиняє обертатися при переведенні розподільника в нейтральне положення за допомогою командоапарата 12. Повзун 16 зупиняється в крайньому верхньому положенні. Робочий хід закінчено. Застосування пропонованого чотирикривошипного листоштампувального пресу з гідромотором забезпечує зменшення його габаритів та металомісткості. Також при цьому підвищується ремонтопридатність та надійність машини. Джерела інформації: 1. Ровинський Г.Н., Злотников С.Л. Листоштампувальні механічні преси. - Машинобудування, 1968. - 376с. 2. Власов В.І., Борзикін А.Д., Букін-Батирєв І.К. Кривошипні ковальсько-пресові машини. / Под ред. Власова В.І. - М.: Машинобудування, 1982. 424с. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
