Комбінований привід комутаційного апарата

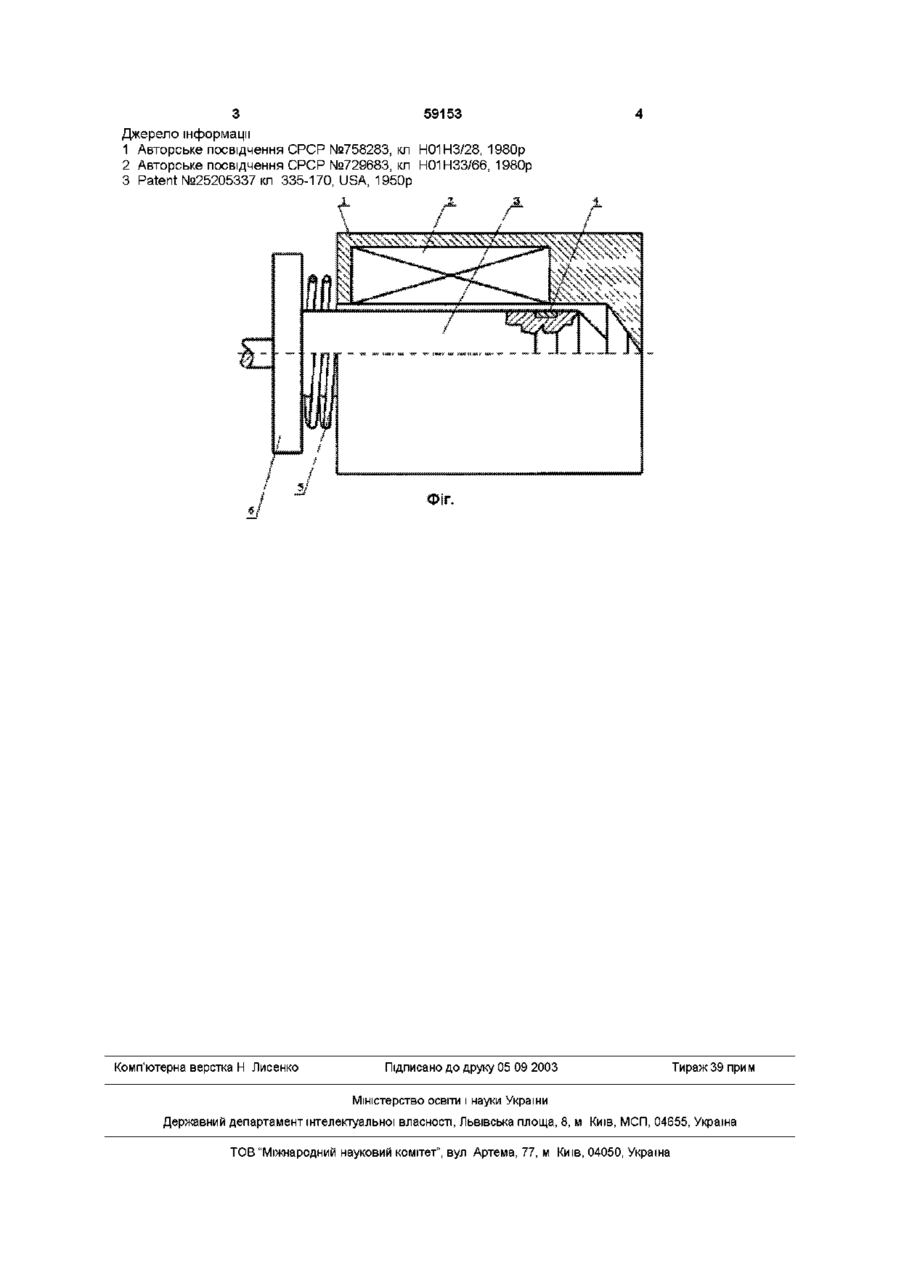

1 Комбінований привід комутаційного апарата, що містить корпус з феромагнітного матеріалу та якір з того ж матеріалу, що переміщується усередині котушки, який відрізняється тим, що на якорі виконана проточка з розміщеним у ній кільцем із провідного неферомагнітного матеріалу 2 Комбінований привід комутаційного апарата за п 1, який відрізняється тим, що котушка не охоплює область переміщення якоря 3 Комбінований привід комутаційного апарата за п 2, який відрізняється тим, що у вихідному стані провідне кільце розташоване на границі між котушкою і корпусом приводу Винахід відноситься до електроапаратобудуванню і може застосовуватися у вакуумних вимикачах з великим ходом контактів ВІДОМІ індукційно-динамічні приводи, що складаються з нерухомої котушки і диска, зв'язаного з рухливими частинами апарата [1] Недоліком такого приводу є різке зниження зусилля, що розвивається, при збільшенні переміщення нерухомої частини ВІДОМІ також електромагнітні приводи соленоїдного типу, що складаються з циліндричної котушки, закріпленої в магнітопроводі і якоря, зв'язаного з рухливою частиною апарата [2] Недоліком такого приводу є слабке зусилля, що розвивається на початку руху якоря Найбільше по технічній сутності є комбінований привід, що складається із системи індукційнодинамічного й електромагнітного приводів, розташованих на одній осі і имеющих загальному штоку, зв'язаний з рухливою частиною апарата [3] Недоліком такого приводу є наявність двох різних котушок і двох живильних ланцюгів для індукційно-динамічного й електромагнітного приводів Передбачуваний винахід вирішує задачу спрощення конструкції і підвищення швидкодії привода Зазначена задача зважується шляхом виконання приводу в одному корпусі і имеющего одну котушку, що діє як єдиний індуктор індукційнодинамічного й електромагнітного механізмів На фіг зображений комбінований привід У корпусі 1, виконаному з феромагнітного матеріалу і граючому роль магнітопровода, розташована багатовиткова котушка 2 Усередині котушки 2 розміщається якір 3, виконаний з феромагнітного матеріалу й утримуваний у вихідному положенні надягнутої на нього пружиною 5, що упирається у фланець 6 Котушка 2 не охоплює ту частину магнітопровода, де переміщається якір З На якорі 3 на границі з котушкою 2 мається кільцеподібна проточка, у яку поміщене кільце з провідного не феромагнітного матеріалу Пристрій працює в такий спосіб У вихідному положенні якір 3 висунуть до корпуса 1 на величину робочого ходу приводу При цьому кільце 4 знаходиться на границі між котушкою 2 і корпусом 1 При подачі на котушку 2 імпульси постійного струму в КІЛЬЦІ 4 знаходиться ЭДС, що викликає в КІЛЬЦІ вихровий струм Між кільцем 4 і котушкою 2 виникає електродинамічне зусилля, що переміщає якір 3 усередину корпуса При подальшому протіканні струму по котушки 2 пристрій працює як електромагніт постійного струму соленоїдного типу і втягує якір 3 до упора в корпус 1 Переміщення якоря у вихідне положення здійснюється або пружиною 5, що впливає на якір через фланець 6, або за допомогою другого аналогічного приводу, що працює в зворотну сторону СО Ю О> Ю З 59153 Джерело інформації 1 Авторське посвідчення СРСР №758283, кл Н01НЗ/28, 1980р 2 Авторське посвідчення СРСР №729683, кл Н01НЗЗ/66, 1980р 3 Patent №25205337 кл 335-170, USA, 1950р Комп'ютерна верстка Н Лисенко Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
