Електродинамічний сепаратор

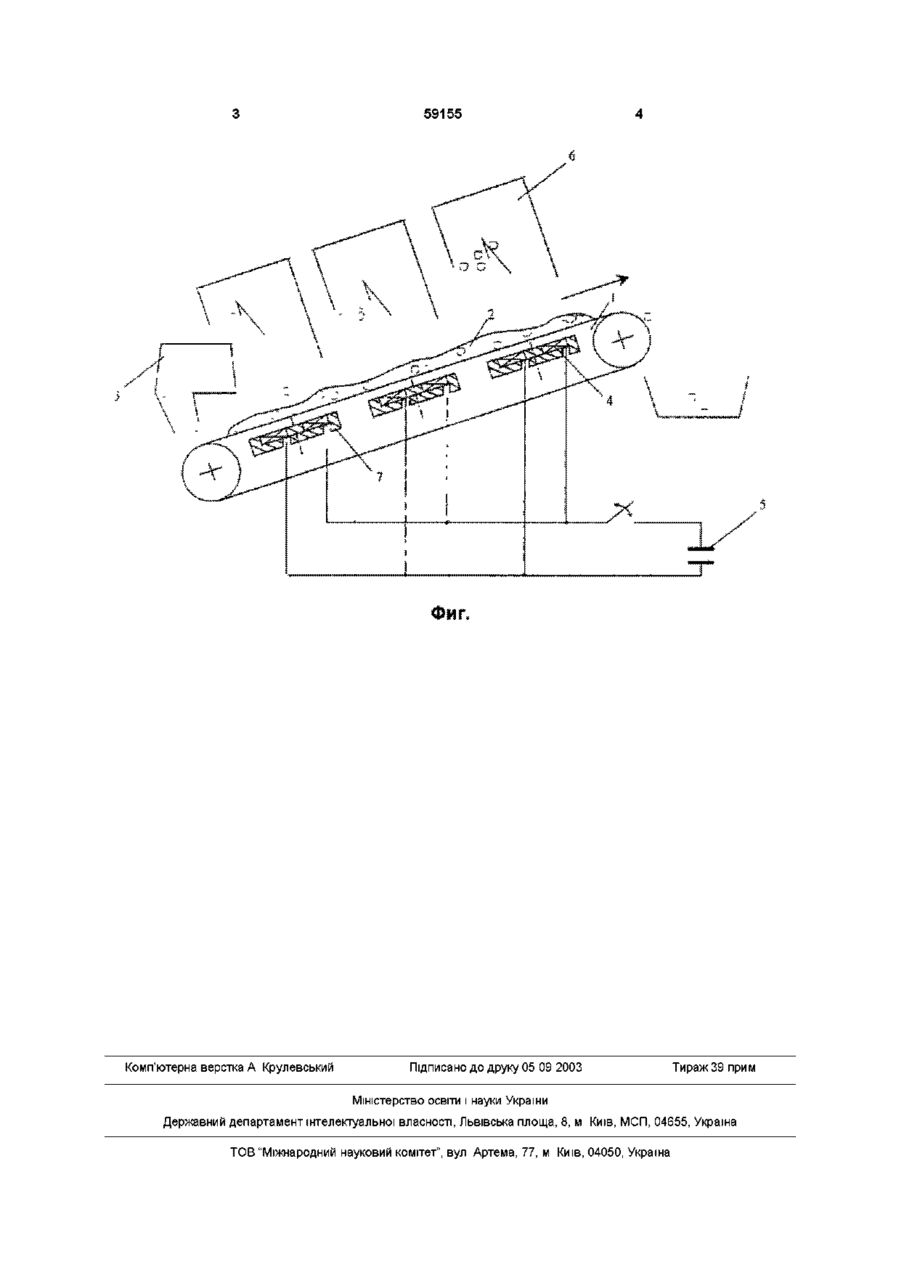

1 Електродинамічний сепаратор, який включає живильник, що транспортує орган, електродинамічну систему, що створює імпульсне магнітне поле, приймачі продуктів поділу, живильник вихідної суміші, який відрізняється тим, що для підвищення ефективності збагачення не феромагнітних руд електродинамічна система складається з плоских спіральних котушок-індукторів, розташованих паралельно площини транспортерної стрічки і, що харчуються від ємнісних нагромаджувачів електроенергії 2 Сепаратор по п 1, який відрізняється тим, що котушки-індуктори поміщені у феромагнітні корпуси Изобретение относится к электротехнике и может применяться для обогащения руд полезных ископаемых Известны сепараторы для очистки сыпучих материалов, включающие на валах гибкую ленту, питатель исходной смеси и приемник фракций [1] Известен также электродинамический сепаратор, содержащий транспортирующий орган, приемники продуктов разделения, питатель исходной смеси и магнитную систему, расположенную под транспортирующим органом в плоскости последнего [2] Недостатком указанных сепараторов является невозможность их использования для отделения немагнитных проводящих материалов Наиболее близким по технической сущности является электромагнитный сепаратор, включающий питатель, транспортирующий орган и электромагнитную систему, создающую пульсирующее магнитное поле [3] Недостатком такого привода служит низкая эффективность воздействия пульсирующего поля на частицы проводящих материалов Предполагаемое изобретение решает задачу повышения эффективности сепаратора и снижения его энергоемкости Указанная задача решается путем питания индукторов от импульсных емкостных накопителей и размещения их в ферромагнитных корпусах, усиливающих магнитное поле Устройство сепаратора представлено на рисунке (Фиг) Здесь 1 - лента транспортера, 2 - смесь шлама с извлекаемым веществом, 3 - питатель исходной смеси, 4 - катушки-индукторы, 5 - емкостные накопители, 6 - уловители, 7 - ферромагнитные корпуса индукторов Сепаратор работает следующим образом В исходном положении смесь шлама с рудой движется вместе с лентой транспортера, а индукторы располагаются под лентой Для отделения проводящих материалов из шлама на индукторы 4 от емкостных питателей 5 подаются импульсы электрической энергии Эти импульсы усиливаются ферромагнитными корпусами 7 Под действием переменного поля индукторов в частицах руды индуцируются вторичные вихревые токи, поле которых направлено противоположно полю индукторов Между неподвижно закрепленными индукторами и частицами проводящего вещества возникают электродинамические усилия отталкивания, которые отбрасывают частицы от ленты транспортера, и они попадают в уловители 5 Положительный эффект достигается за счет отталкивания проводящих частиц материала от индукторов и ленты транспортера при сравнительно малых затратах электроэнергии Источники информации 1 Авторское свидетельство СССР № 484894 кл ВОЗ с1/04,1976 2 Авторское свидетельство СССР № 517322 кл ВОЗс1/16, 1974 3 Авторское свидетельство СССР № 940851 кл ВОЗс1/04, 1982 ю ю о> ю 59155 Комп'ютерна верстка А Крулевський Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
