Засіб для комутації електричного кола постійного струму

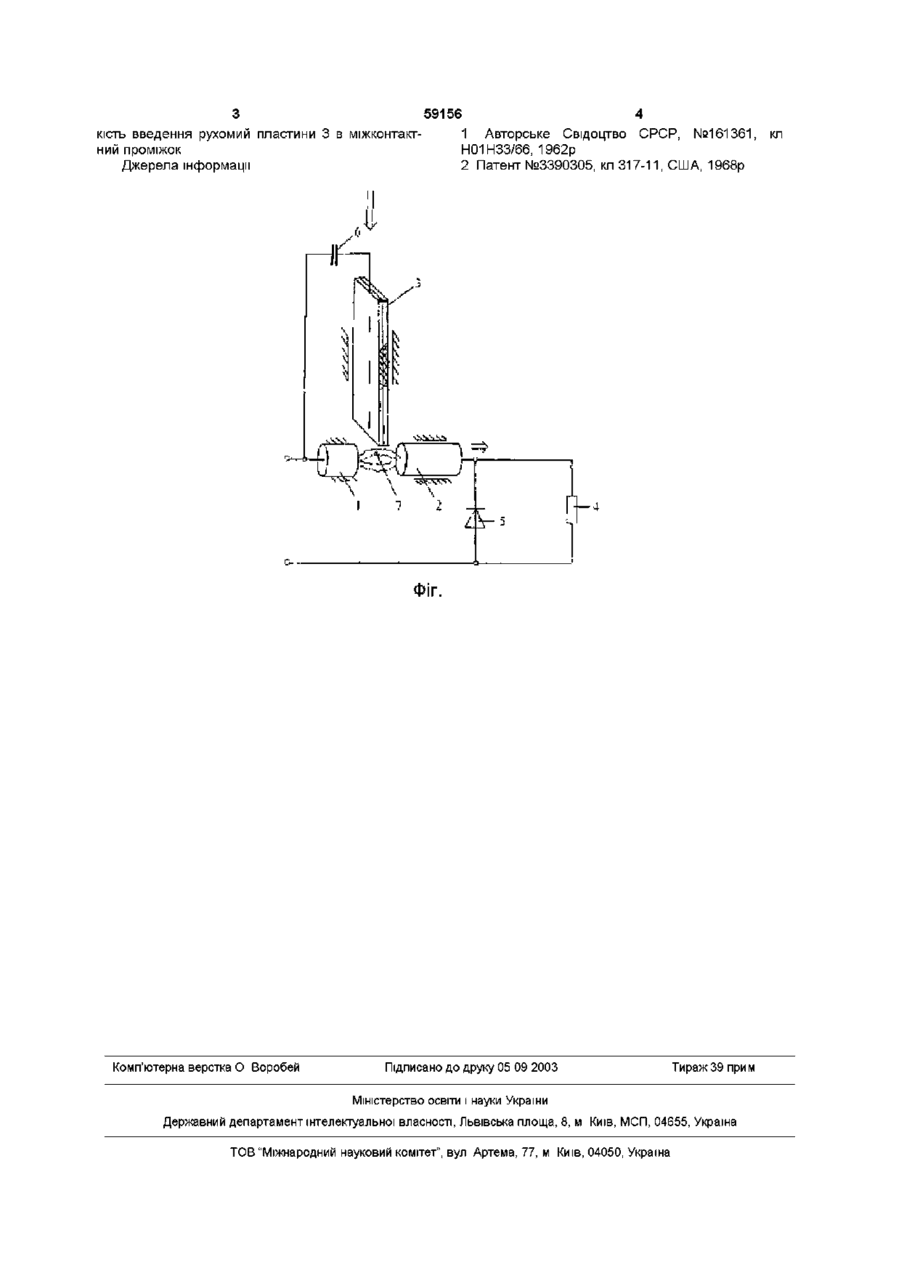

Засіб для комутації електричного кола постійного струму за комбінованою схемою, який містить головні контакти, один з яких рухомий, а другий - нерухомий, навантаження, що зашунто вано діодом, який включений зустрічно полярному колу, рухому двошарову пластину, що розташована над проміжком між контактами, який відрізняється тим, що пластина у момент вимикання вводиться в міжконтактний проміжок, при цьому и струмопровідний шар, виконаний для евакуації зарядів з електричної дуги, зв'язаний з заздалегідь зустрічно зарядженим конденсатором, а ІЗОЛЯЦІЙНИЙ шар пластини звернутий до рухомого контакту Винахід відноситься до комутації ланцюга постійного струму, переважно середньої і великої потужності Відомий засіб комутації постійного струму вакуумним вимикачем, в якому спочатку розмикають контакти основної вакуумної камери, а після цього замикають контакти допоміжної вакуумної камери, що залишаються в замкнутому положенні протягом всього періоду комутації [1] Недоліком такого засобу є наявність дуги на період розмикання основних контактів, недостатня швидкодія і виникнення коливального процесу комутації у випадку активно-индуктивного навантаження Найбільш близьким по технічній суті є засіб ємнісної комутації постійного струму вакуумним вимикачем, в якому при відключеному ланцюзі на контактах основний камери утворюється дуга, що після цього примусово гаситься включенням паралельно цим контактам зустрічно зарядженої ємності женнь На фіг показана електромеханічна схема, що реалізує описаний вище засіб виключення постійного струму Головний ланцюг містить непорушний 1 і рухомий 2 контакти, єднальні проводи і навантаження 4, що зашунтіровано зустрічне включеним діодом 5 Навпроти контактів 1 і 2 розташована рухома пластина 3, що може переміщатися в сторону міжконтактного проміжку Пластина складається з двох шарів, один з яких виконаний з ІЗОЛЯЦІЙНОГО матеріалу і звернутий в сторону рухомого контакту 2 і навантаження 4, а інший - з матеріалу, що проводить звернутий в сторону нерухомо контакту і джерела енергії Провідний шар пластини електрично з'єднаний з конденсатором зарядженим зустрічна відносно нерухомого контакту 1 Схема працює таким чином При необхідності відключення силового ланцюга рухомий контакт 2 переміщається в сторону, протилежну нерухомому контакту 1 і між ними виникає дуга В міжконтактний проміжок вводиться рухома пластина 3, що розсікає дугу, заряди якої перетікають в конденсатор 6 Заряди, накопичені в навантаженні 4, рекомбінують через діод 5 Для замикання ланцюга рухома пластина З вертається в вихідне положення, після чого контакту 1 і 2 приводяться у стикання Іспити схеми показали, що при інших рівних умовах, ємність конденсатора 6 може бути зменшена без збитків якості відключення, якщо збільшити лінійну швид Недоліком цього засобу є виникнення значних перенапружений на головних контактах після гасіння дуги Винахід вирішує задачу швидкого виключення постійного струму з мінімальними перенапруженнями і незначним зносом контактів Задача вирішується з допомогою вводу в міжконтактний проміжок двошарової пластини, що ізолюючий шар, який звернутий до навантаження, а шар що проводить до джерела Пластина має електричний контакт зі зустрічнозаряженним по відношенню до основних контактів конденсатором, що веде до швидкого гасіння дуги і мінімальних перенапру (О ю о> ю З 59156 кість введення рухомий пластини 3 в міжконтактний проміжок Джерела інформації 4 1 Авторське Свідоцтво СРСР, №161361, Н01НЗЗ/66, 1962р 2 Патент №3390305, кл 317-11, США, 1968р І Г Комп'ютерна верстка О Воробей Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна кл
