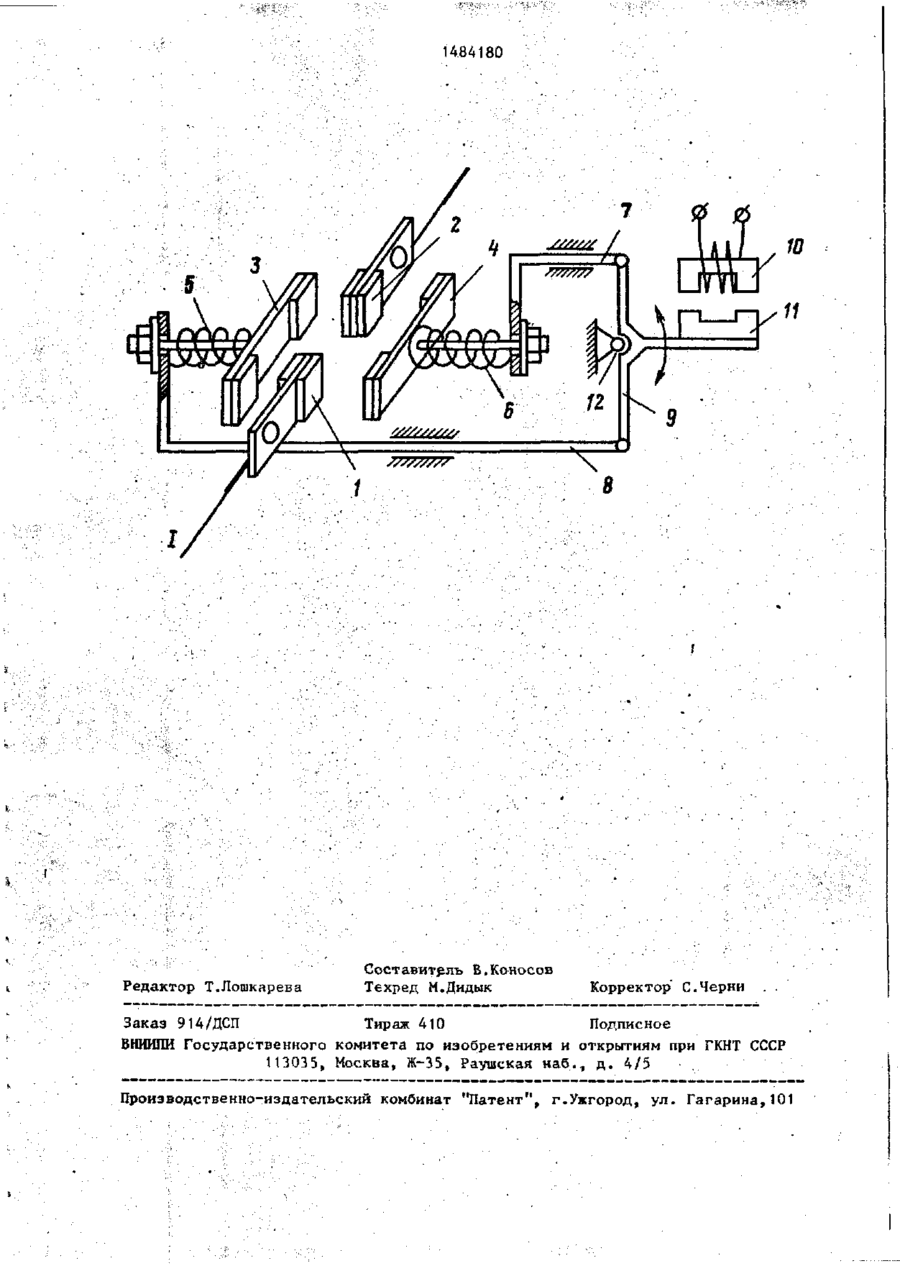

оао.оі ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) SIL 14841 (SQ 4 1 Н 01 Н 50/54, 1/20, 1/50 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР . \ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 1 "' (21) 4117889/24-07 (22) 04.06в86 (71) Всесоюзный научно-исследователь* скии проектно-конструкторский и технологический институт взрывозащищенного и рудничного электрооборудования (72) (53) В.С.Дзюбан (56) 621.3.066.6 (088.8) Электротехнический справочник. Под ред. П.Г.Грудинского,- т.1, М.: Энергия; 1-974, с. 734, Авторское свидетельство СССР 8 964778, кп. Н 01 Н 50/30, 1981. » Патент ФРГ № 2833497, кл. Н 01 Н 1/20, 1980. (54) УСТРОЙСТВО ДЛЯ КОММУТАЦИИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ (57) Изобретение относится к электротехнике. Целью изобретения является повышение* срока службы и расширение области применения в сторону больших токов. Устройство содержит неподвижные контакты 1 и 2, подвижные контакты 3 и 4, контактные пружины 5 и 6, толкатели 7 и 8, поворотный рычаг 9, электромагнит 10, якорь 11 и ось 12 поворотного рычага 9. Устройство имеет высокую стойкость к сквозным токам, высокие механическую и коммутационную износостойкости. 1 з.п, ф-лы, 1 ил. Изобретение относится к электротехнике, а именно к коммутационным устройствам. Цель изобретения - повышение срока службы и расширение области применения в сґорону больших токов. На чертеже представлена кинематическая схема предлагаемого устройства. Устройство содержит неподвижные контакты 1 и 2, подвижные контакты 3 и 4, например мостикового типа, расположенные с разных сторон от неподвижных контактов 1 и 2, контактные пружины 5 и 6, толкатели 7 и 8, на которых расположены подвижные контакты 3 и 4, поворотный рычаг 9, с которым соединены толкатели 7 и 8, электромагнит 10, якорь 11 которого соединен с поворотным рычагом 9. 20-89 Поворотный рычаг 9 закреплен на оси 12. Устройство работает следующим образом. При подаче сигнала на включение электрической цепи толкатели 7 и 8 перемещают подвижные контактны 3 и 4 в противоположных по отношению друг к другу направлениях. При этом, подвижные контакты 3 и 4 с разных сторон замыкают цепь между неподвижными контактами 1 и 2. Движение толкателей 7 и 8 в противоположные стороны обеспечивается путем привода их в движение с помощью поворотного рычага 9, вращающегося на оси 12, при движении якоря 11 электромагнита 10. Подвижные контакты 3 и 4 в замкнутом положении оказываются расположенными в непосредственной близости друг 00 00 1484180 от друга на заранее заданном, сколь ния каждого подвижного контакта угодно малом расстояЕши, Выбрав подмежду операциями дугогашения в ревижные контакты определенной длины, жиме частых коммутаций, при этом можно не только компенсировать элекбольший ток будет проходить через тродинамические силы, отбрасывающие менее нагретые контакты, на которых контакты, обеспечив тем самым высокую будет возникать электрическая дуга. стойкость устройства к сквозным тоВысокая коммутационная износостойкам, но и обеспечить автоматическое кость предлагаемого устройства позповышение нажатия на контакты по меJ0 воляет повысить срок службы и расшире роста тока в них. Это дает возрить область применения путем возможможность, снизив требуемое йажатие ности коммутации больших токов. на контакты, создаваемое контактными пружинами 5 и 6, повысить механичесФ о р м у л а и з о б р е т е н и я кую износостойкость. 1. Устройство для коммутации электрической цепи, содержащее приПреимуществом предлагаемого уствод, толкатели, соединенные с приройства по сравнению с устройством водом, неподвижные контакты, подвижпрототипом является не только его более высокая механическая износо20 ные контакты, попарно закрепленные на толкателях, при этом попарно закрепстойкость, но и его высокая коммуталенные подвижные контакты расположеционная износостойкость благодаря ны с разных сторон от неподвижных автоматическому поддержанию равноконтактов, о т л и ч а ю щ е е с я мерного электрического износа подвижных контактов. Такой эффект объяс-25 тем, что» с целью повышения срока службы и расширения области применяется тем, что в предлагаемом устнения в сторону больших токов, толройстве при отключении электрическатели установлены с возможностью кая дуга горит только между подвижными контактами одного мостика и неих перемещения в противоположные подвижными контактами, при этом дру- 30 стороны друг относительно друга. гой мостик расходится без образова2. Устройство по п.1, о т л и ч ания электрической дуги. При этом на" ю щ е е с я тем, что привод выполблюдается поочередность установления нен в виде электромагнита, якорь коэлектрической дуги между контактами» торого через поворотный рычаг соедиЭто обеспечивает паузу для охлажденен с толкателями. 1484180 Редактор Т.Лошкарева Составитель В.Коносов Техред М.Дидык Корректор С.Черни Заказ 914/ДСП Тираж 410 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
