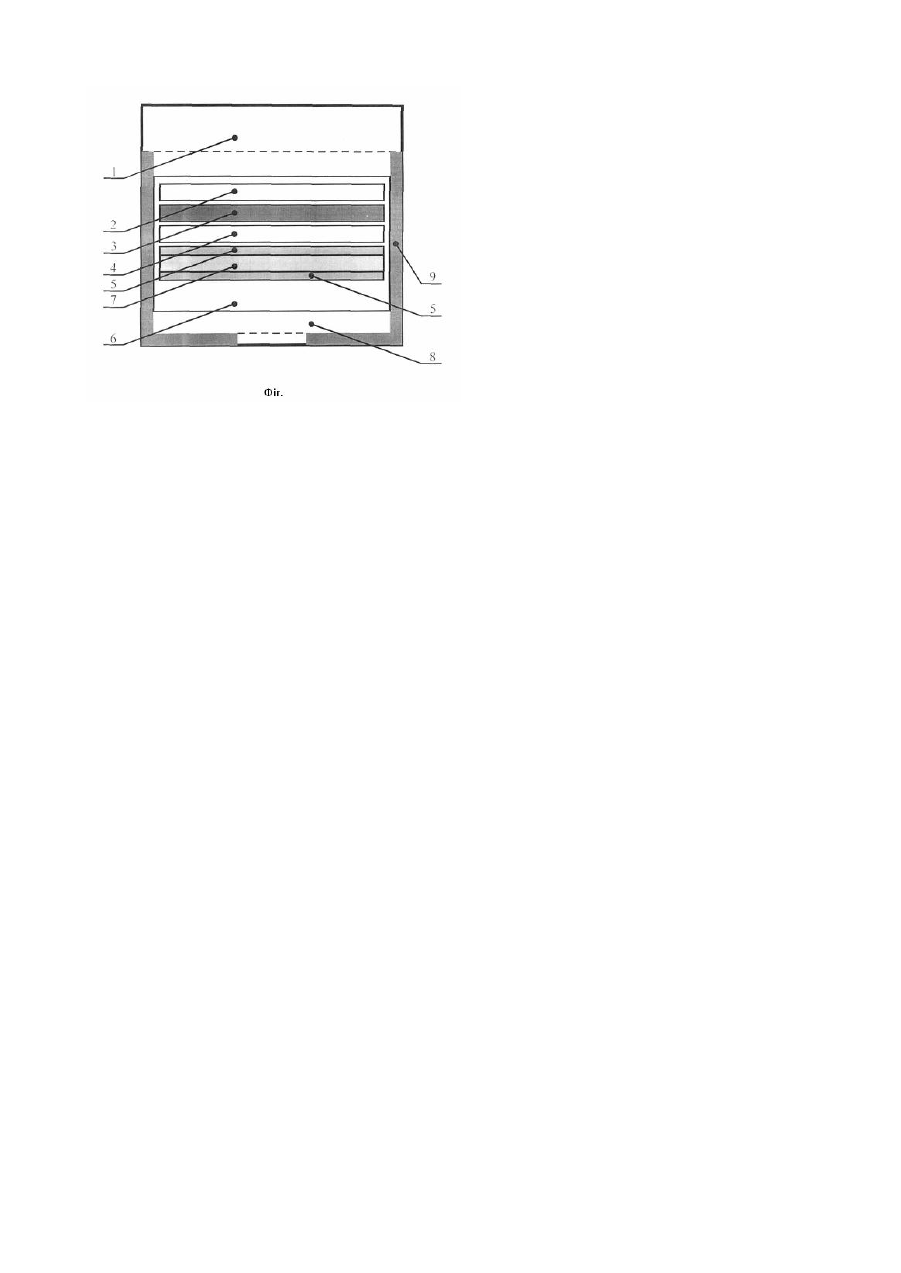

Гідростатична кювета для твердотілих оптичних камер високого тиску

Корисна модель відноситься до техніки виміру оптичних параметрів в широкому діапазоні температур та тиску і може бути використана в аналізаторах складу та властивостей рідин і газів. Відома вимірювальна кювета для аналізу при високих тиску та температурі, яка містить стальний корпус, вхідний та вихідний патрубки, кварцові оглядові вікна, дві оправи, які повкручені в корпус з обох сторін. Оправи мають пази, куди вставляються вікна шляхом гарячої посадки [1]. Недоліком відомої конструкції є складність виготовлення, неточність виміру. Найбільш близька по технічній суті та результату, який досягається є кювета, яка має наступну конструкцію: із монокристалічного хлориду натрію виготовляють стакан, на дно якого кладуть зразок, пластинка хлориду і пластинка із кристалу рубіну, після чого стакан заповнюють до країв пластинкою із хлориду натрію [2]. Пластинка із кристалу рубіну добавлена в кювету для визначення величини тиску та нерівномірності стиснення по положенню та формі ліній спектра люмінесценції рубіну. Недоліком відомої кювети є нерівномірне стиснення досліджуваного зразка та неточність виміру тиску. В основу корисної моделі поставлено завдання створення гідростатичної кювети для твердотілих оптичних камер високого тиску шляхом спрощення конструкції, використання фторопластового матеріалу, середовища, яке передає тиск - хімічно нейтральну рідину ПЕС-3, підвищення точності виміру тиску. Поставлене завдання вирішується за рахунок того, що гідростатична кювета для твердотілих оптичних камер високого тиску, яка містить стакан, пластини із хлориду натрію, пластинку рубіну, що знаходиться між ними, зразок, згідно корисної моделі, стакан виконаний із фторопластового матеріалу, який має в нижній частині пластину із хлориду натрію, що використовують в якості пробки, причому стакан заповнюють рідиною ПЕС-3, в якій розташовують зразок, що досліджують, який знаходяться між пластинами прозорого матеріалу, а пластинка рубіну і пластини хлориду натрія ізольовані один від одного рідиною ПЕС-3 і зверху фторопластовий стакан закривають кришкою із хлориду натрію. На Фіг. зображена кювета, поздовжній розріз. Кювета містить кришку із хлориду натрію 1, пластину із хлориду натрію 2, пластинку рубіну 3, пластину із хлориду натрію 4, пластину із прозорого матеріалу 5, рідину ПЕС-3 6, зразок 7, пластину із хлориду натрію 8, яка є пробкою, стакан із фторопласта 9. Приклад конкретного виконання. При проведені виміру тиску гідростатична кювета установлюється в камеру високого тиску. В якості середовища, яке передає тиск, використовують хімічно нейтральну до всіх елементів кювети рідину ПЕС-3, з суцільним спектром поглинання в оптичному діапазоні. Для усунення можливості рідини, яка витікає із кювети, на дно фторопластового стакана 9 кладуть пластину із хлориду натрію 8. Далі заливають рідину ПЕС-3 6 та кладуть зразок 7, який знаходиться між пластинами прозорого матеріалу 5, пластина із хлориду натрію 4 і пластинка рубіну 3. Простір між пластинкою рубіну 3 і кришкою із хлориду натрію 1 заповнюють пластиною хлориду натрію 2 такої товщини, щоб сумарна товщина шару рідини між всіма внутрішніми елементами кювети була не більше 1мм. Після цього, фторопластовий стакан 9 закривають кришкою і розміщують в стакан із хлориду натрію, яким заповнюють робочий об'єм камери. В таблиці наведені результати виміру величини нерівномірності тиску при товщині пластинки рубіну 0,5мм та зміни тиску від 0 до 35кбар з використанням гідростатичної кювети без зразка. Таблиця Р, кбар DР, кбар 0 0 5 0,06 10 0,12 15 0,17 20 0,23 25 0,32 30 0,53 35 0,93 Таким чином, використання гідростатичної кювети дає можливість проводити спектральні оптичні виміри при низькій нерівномірності робочого тиску, внаслідок чого підвищується точність виміру та виключається зруйнування рубінової пластинки і зразка, що досліджується. Джерела інформації, які використовуються при складанні заявки: 1. А.с. СССР №817547 МКИ G 01 N 21/05, Опубл. 30.03.81. Бюл. №12. 2. Х. Дрикамер, А. Балчан. Оптические и электрические измерения при высоких давлениях. - В кн.: Современная техника сверхвысоких давлений. М.: Мир, 1964, с.51-89 (прототип).
