Спосіб перетворення електроенергії змінного струму в електроенергію постійного струму

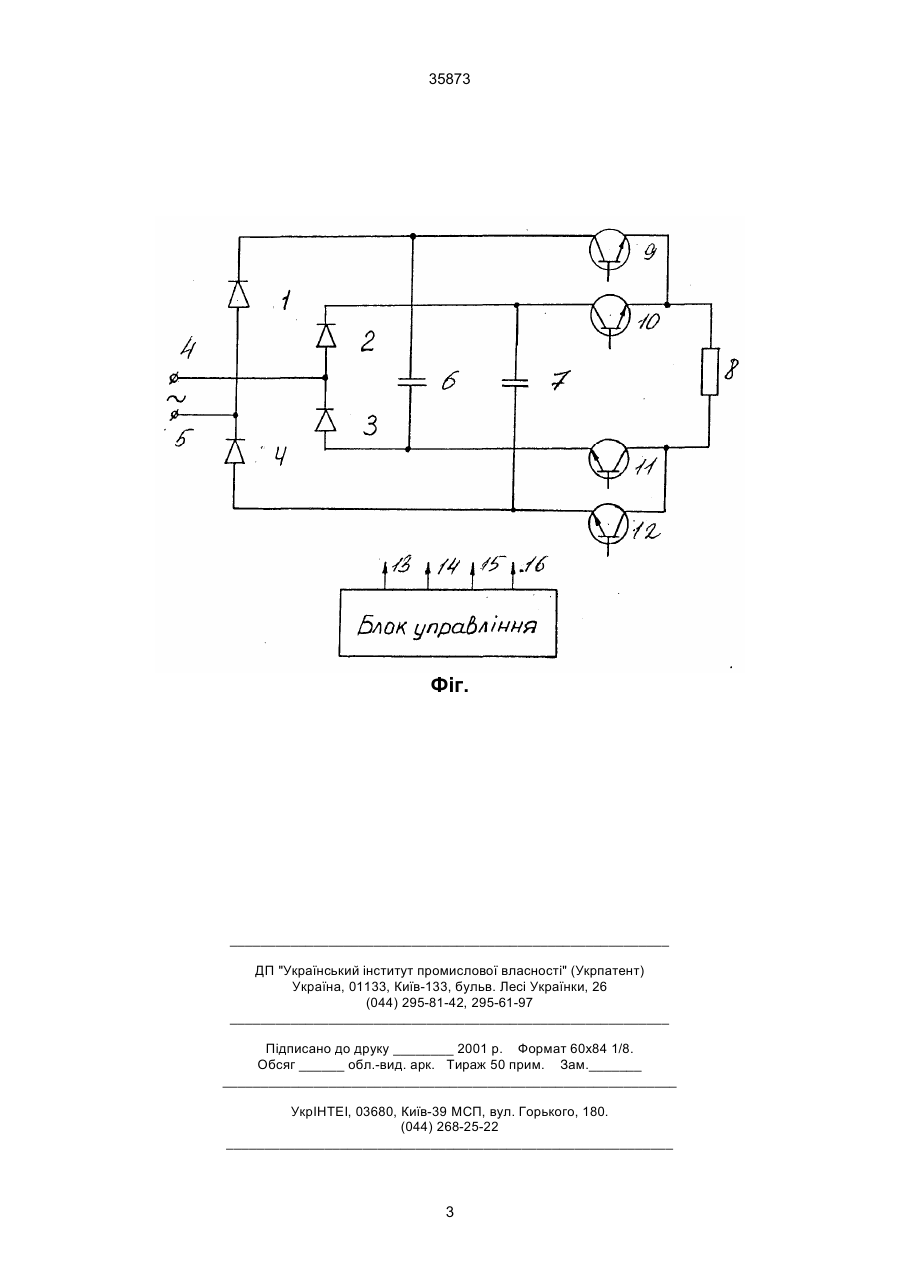

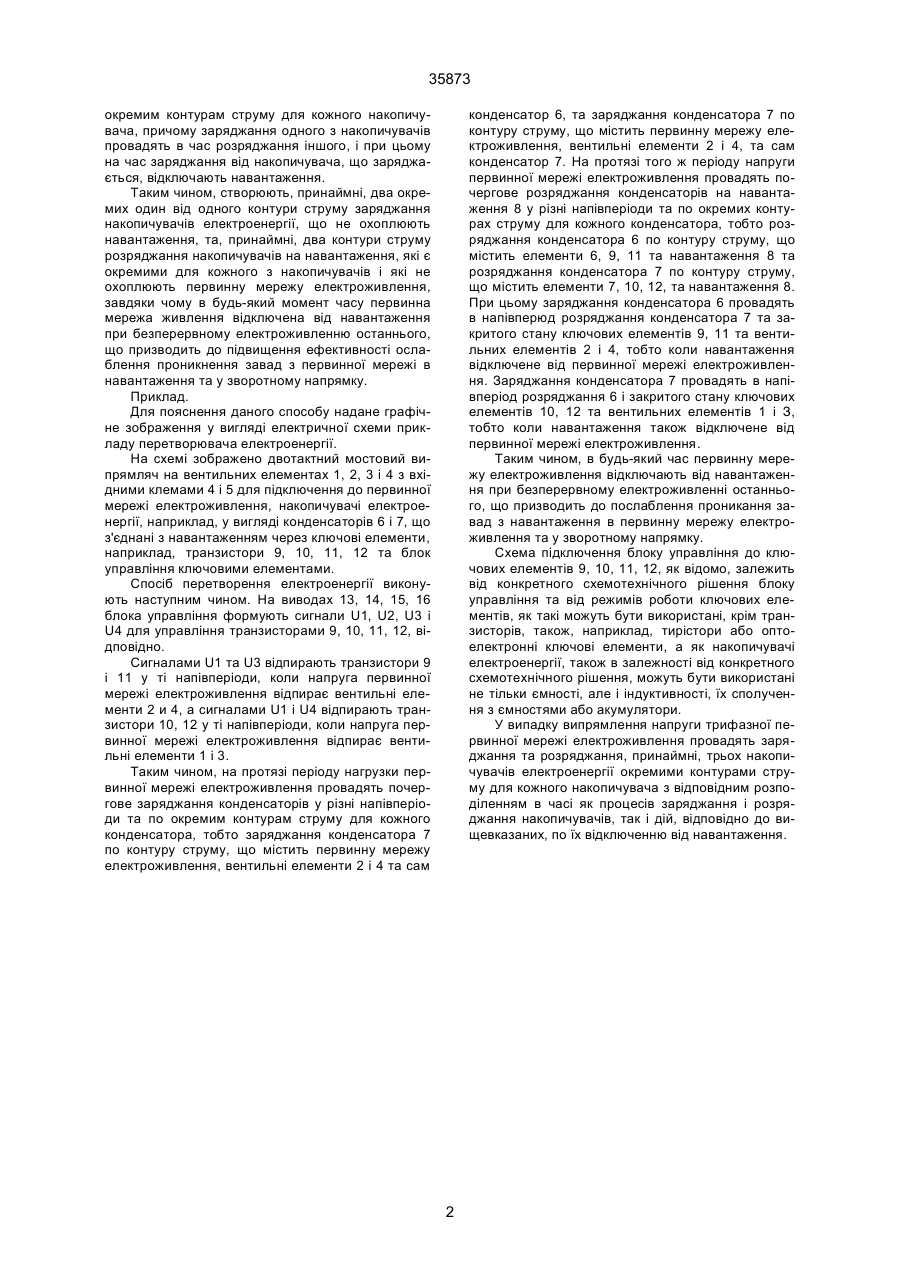

Спосіб перетворення електроенергії змінного струму в електроенергію постійного струму, що 35873 окремим контурам струму для кожного накопичувача, причому заряджання одного з накопичувачів провадять в час розряджання іншого, і при цьому на час заряджання від накопичувача, що заряджається, відключають навантаження. Таким чином, створюють, принаймні, два окремих один від одного контури струму заряджання накопичувачів електроенергії, що не охоплюють навантаження, та, принаймні, два контури струму розряджання накопичувачів на навантаження, які є окремими для кожного з накопичувачів і які не охоплюють первинну мережу електроживлення, завдяки чому в будь-який момент часу первинна мережа живлення відключена від навантаження при безперервному електроживленню останнього, що призводить до підвищення ефективності ослаблення проникнення завад з первинної мережі в навантаження та у зворотному напрямку. Приклад. Для пояснення даного способу надане графічне зображення у вигляді електричної схеми прикладу перетворювача електроенергії. На схемі зображено двотактний мостовий випрямляч на вентильних елементах 1, 2, 3 і 4 з вхідними клемами 4 і 5 для підключення до первинної мережі електроживлення, накопичувачі електроенергії, наприклад, у вигляді конденсаторів 6 і 7, що з'єднані з навантаженням через ключові елементи, наприклад, транзистори 9, 10, 11, 12 та блок управління ключовими елементами. Спосіб перетворення електроенергії виконують наступним чином. На виводах 13, 14, 15, 16 блока управління формують сигнали U1, U2, U3 і U4 для управління транзисторами 9, 10, 11, 12, відповідно. Сигналами U1 та U3 відпирають транзистори 9 і 11 у ті напівперіоди, коли напруга первинної мерeжi електроживлення відпирає вентильні елементи 2 и 4, а сигналами U1 і U4 відпирають транзистори 10, 12 у ті напівперіоди, коли напруга первинної мережі електроживлення відпирає вентильні елементи 1 і 3. Таким чином, на протязі періоду нагрузки первинної мережі електроживлення провадять почергове заряджання конденсаторів у різні напівперіоди та по окремим контурам струму для кожного конденсатора, тобто заряджання конденсатора 7 по контуру струму, що містить первинну мережу електроживлення, вентильні елементи 2 і 4 та сам конденсатор 6, та заряджання конденсатора 7 по контуру струму, що містить первинну мережу електроживлення, вентильні елементи 2 і 4, та сам конденсатор 7. На протязі того ж періоду напруги первинної мережі електроживлення провадять почергове розряджання конденсаторів на навантаження 8 у різні напівперіоди та по окремих контурах струму для кожного конденсатора, тобто розряджання конденсатора 6 по контуру струму, що містить елементи 6, 9, 11 та навантаження 8 та розряджання конденсатора 7 по контуру струму, що містить елементи 7, 10, 12, та навантаження 8. При цьому заряджання конденсатора 6 провадять в напівперюд розряджання конденсатора 7 та закритого стану ключових елементів 9, 11 та вентильних елементів 2 і 4, тобто коли навантаження відключене від первинної мережі електроживлення. Заряджання конденсатора 7 провадять в напівперіод розряджання 6 і закритого стану ключових елементів 10, 12 та вентильних елементів 1 і З, тобто коли навантаження також відключене від первинної мережі електроживлення. Таким чином, в будь-який час первинну мережу електроживлення відключають від навантаження при безперервному електроживленні останнього, що призводить до послаблення проникання завад з навантаження в первинну мережу електроживлення та у зворотному напрямку. Схема підключення блоку управління до ключових елементів 9, 10, 11, 12, як відомо, залежить від конкретного схемотехнічного рішення блоку управління та від режимів роботи ключових елементів, як такі можуть бути використані, крім транзисторів, також, наприклад, тирістори або оптоелектронні ключові елементи, а як накопичувачі електроенергії, також в залежності від конкретного схемотехнічного рішення, можуть бути використані не тільки ємності, але і індуктивності, їх сполучення з ємностями або акумулятори. У випадку випрямлення напруги трифазної первинної мережі електроживлення провадять заряджання та розряджання, принаймні, трьох накопичувачів електроенергії окремими контурами струму для кожного накопичувача з відповідним розподіленням в часі як процесів заряджання і розряджання накопичувачів, так і дій, відповідно до вищевказаних, по їх відключенню від навантаження. 2 35873 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
