Вимірювач сили м’язів

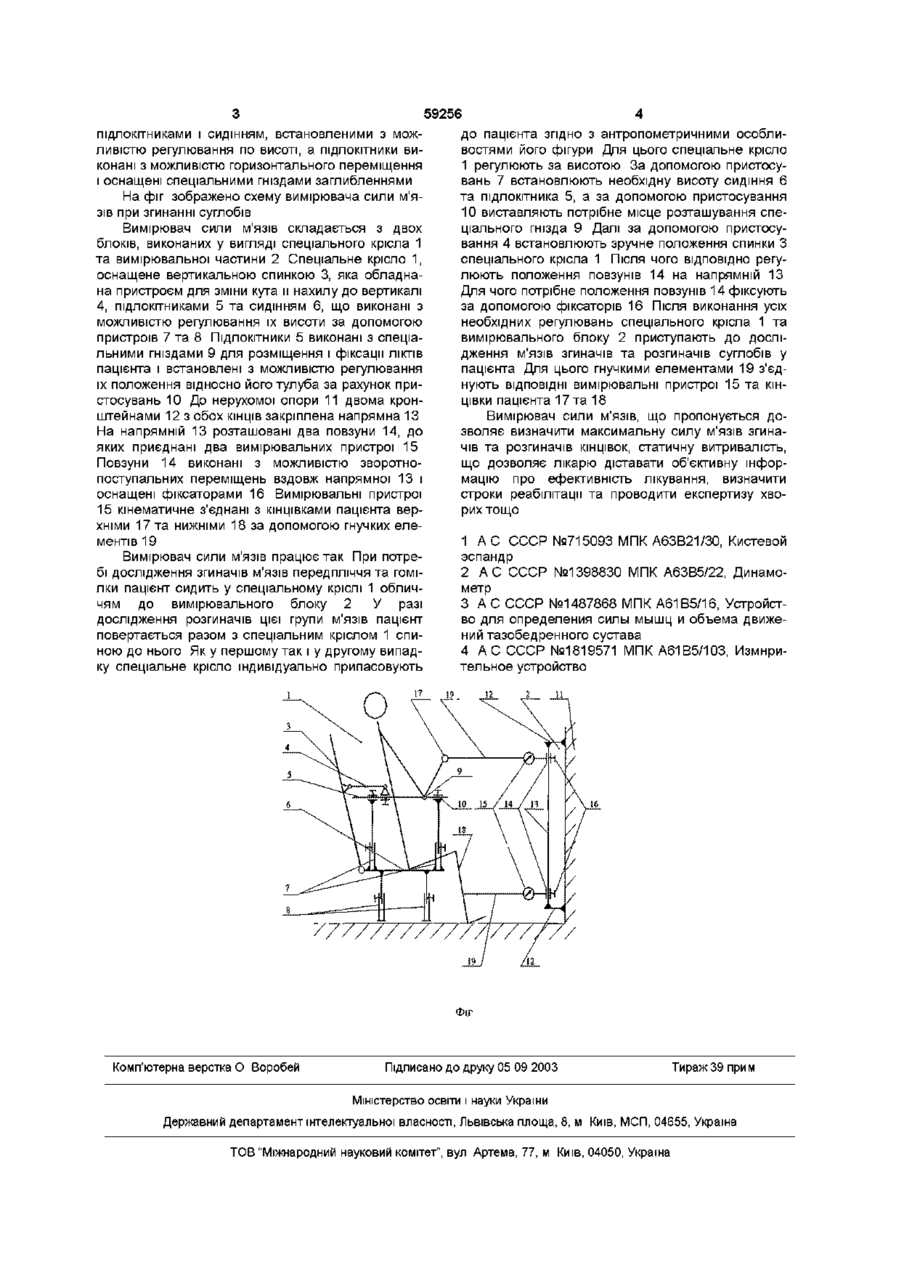

Вимірювач сили м'язів, що містить вертикальну напрямну та вимірювальні пристрої, який відрізняється тим, що до нерухомої опори з обох КІНЦІВ закріплена напрямна, оснащена двома вимірювальними пристроями, встановленими на повзунах, які виконані з можливістю незалежних Винахід відноситься до медичної техніки і може застосовуватись у поліклініках при масовому обстеженні населення, ревматологічних, травматологічних, ортопедичних, фізіотерапевтичних відділеннях а також інших медичних закладах лікувального, санаторного та фізкультурно-лікувального профілю Відомо КИСТЬОВИЙ еспандер [1], що містить корпус з пазами для розміщення пальців, які розташовані один над другим та засіб для створення навантаження Також відомо динамометр [2], який складається із корпусу з жорстко закріпленими у ньому кінцями пласкої пружини, у центрі якої встановлено опорний майданчик кінематичне з'єднаний з індикатором Однак згадані пристрої можуть застосовуватись виключно для тренування спортсменів Існує пристрій для визначення сили м'язів та об'єму рухів кульшового суглоба [3], що має основу на якій встановлено з'єднані між собою стійки та рухомо з'єднані з ними пелоти, а також опорний елемент, встановлений з можливістю переміщення між стійок та динамометр, що встановлений з можливістю переміщення між опорним елементом та манжетою Але за його допомогою можливо оцінити лише ангуло-динамометричну функцію кульшового суглобу Найбільш близьким за суттю до об'єкту, що заявляється є вимірювальний пристрій [4], що призначений для визначення сили верхніх та нижніх КІНЦІВОК і може застосовуватись при масових об зворотно-поступальних вертикальних переміщень і обладнані пристосуваннями для фіксування положення, а вимірювальні пристрої за допомогою гнучких елементів кінематично зв'язані з верхньою та нижньою кінцівками пацієнта, розміщеного у кріслі з вертикальною спинкою та підлокітниками і сидінням, встановленими з можливістю регулювання по висоті, при цьому спинка має можливість фіксованого повороту, а ПІДЛОКІТНИКИ виконані з можливістю додаткового горизонтального переміщення і оснащені спеціальними гніздами стеженнях населення Він складається з основи, ЛІНІЙКИ з повзуном, яка встановлена на останній, а також розташованих позаду ЛІНІЙКИ ДВОХ СТІЙОК, з'єднаних з траверсами, до яких закріплені блоки для тросів, один з КІНЦІВ якого з'єднано з каркасом, до якого кріпиться опорна дошка, а інший приєднано до противаги Тим не менше, згаданий пристрій не дозволяє виконувати комплексне діагностування КІНЦІВОК людини, а служить лише для визначення сили м'язів-згиначів суглобів нижніх КІНЦІВОК, та кистьових суглобів Крім того, відома конструкція не може бути застосована для людей похилого віку та пацієнтів з хворобами опорнорухового апарату В основу винаходу покладене завдання розширення функціональних можливостей пристрою за рахунок створення прийнятних умов для дослідження функціонального стану м'язової системи, людей похилого віку та хворих на ревматоїдний артрит Поставлене завдання досягається тим, що вимірювач сили м'язів, який містить нерухому опору до якої з обох КІНЦІВ закріплена напрямна, що оснащена двома вимірювальними пристроями, встановленими на повзунах які виконані з можливістю незалежних зворотно-поступальних вертикальних переміщень і оснащені пристосуваннями для фіксування положення, вимірювальні пристрої за допомогою гнучких елементів кінематично пов'язані з верхньою та нижньою кінцівками пацієнта, розміщеного у кріслі з вертикальною спинкою та (О ю о> ю 59256 до пацієнта згідно з антропометричними особлипідлокітниками і сидінням, встановленими з можвостями його фігури Для цього спеціальне крісло ливістю регулювання по висоті, а ПІДЛОКІТНИКИ ви1 регулюють за висотою За допомогою пристосуконані з можливістю горизонтального переміщення вань 7 встановлюють необхідну висоту сидіння 6 і оснащені спеціальними гніздами заглибленнями та підлокітника 5, а за допомогою пристосування На фіг зображено схему вимірювача сили м'я10 виставляють потрібне місце розташування спезів при згинанні суглобів ціального гнізда 9 Далі за допомогою пристосуВимірювач сили м'язів складається з двох вання 4 встановлюють зручне положення спинки З блоків, виконаних у вигляді спеціального крісла 1 спеціального крісла 1 Після чого ВІДПОВІДНО регута вимірювальної частини 2 Спеціальне крісло 1, люють положення повзунів 14 на напрямній 13 оснащене вертикальною спинкою 3, яка обладнаДля чого потрібне положення повзунів 14 фіксують на пристроєм для зміни кута и нахилу до вертикалі за допомогою фіксаторів 16 Після виконання усіх 4, підлокітниками 5 та сидінням 6, що виконані з необхідних регулювань спеціального крісла 1 та можливістю регулювання їх висоти за допомогою вимірювального блоку 2 приступають до досліпристроїв 7 та 8 ПІДЛОКІТНИКИ 5 виконані з спеціадження м'язів згиначів та розгиначів суглобів у льними гніздами 9 для розміщення і фіксації ЛІКТІВ пацієнта Для цього гнучкими елементами 19 з'єдпацієнта і встановлені з можливістю регулювання нують ВІДПОВІДНІ вимірювальні пристрої 15 та КІНїх положення відносно його тулуба за рахунок приЦІВКИ пацієнта 17 та 18 стосувань 10 До нерухомої опори 11 двома кронштейнами 12 з обох КІНЦІВ закріплена напрямна 13 Вимірювач сили м'язів, що пропонується доНа напрямній 13 розташовані два повзуни 14, до зволяє визначити максимальну силу м'язів згинаяких приєднані два вимірювальних пристрої 15 чів та розгиначів КІНЦІВОК, статичну витривалість, Повзуни 14 виконані з можливістю зворотнощо дозволяє лікарю діставати об'єктивну інфорпоступальних переміщень вздовж напрямної 13 і мацію про ефективність лікування, визначити оснащені фіксаторами 16 Вимірювальні пристрої строки реабілітації та проводити експертизу хво15 кінематичне з'єднані з кінцівками пацієнта веррих тощо хніми 17 та нижніми 18 за допомогою гнучких елементів 19 1 А С СССР №715093 МПК А63В21/30, Кистевой Вимірювач сили м'язів працює так При потреэспандр бі дослідження згиначів м'язів передпліччя та гомі2 А С СССР №1398830 МПК А63В5/22, Динамолки пацієнт сидить у спеціальному кріслі 1 обличметр чям до вимірювального блоку 2 У разі 3 А С СССР №1487868 МПК А61В5/16, Устройстдослідження розгиначів цієї групи м'язів пацієнт во для определения силы мышц и объема движеповертається разом з спеціальним кріслом 1 спиний тазобедренного сустава ною до нього Як у першому так і у другому випад4 А С СССР №1819571 МПК А61В5/103, Измнрику спеціальне крісло індивідуально припасовують тельное устройство 2 1 1 Фіг Комп'ютерна верстка О Воробей Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
