Система наповнення потужного гідравлічного преса

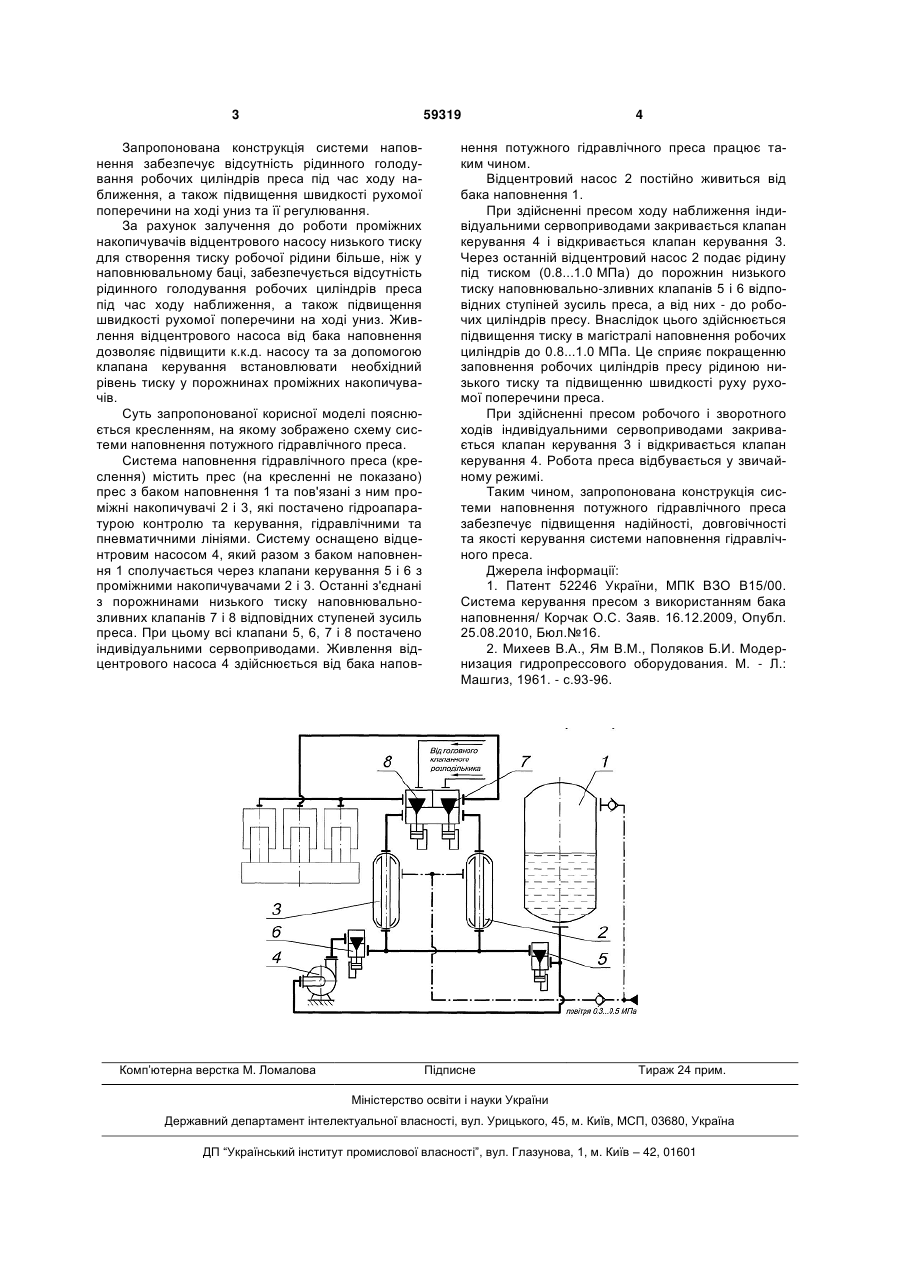

Система наповнення потужного гідравлічного преса, що містить прес з баком наповнення та пов'язані з ним проміжні накопичувачі, які оснащені гідроапаратурою контролю та керування, гідравлі 3 59319 Запропонована конструкція системи наповнення забезпечує відсутність рідинного голодування робочих циліндрів преса під час ходу наближення, а також підвищення швидкості рухомої поперечини на ході униз та її регулювання. За рахунок залучення до роботи проміжних накопичувачів відцентрового насосу низького тиску для створення тиску робочої рідини більше, ніж у наповнювальному баці, забезпечується відсутність рідинного голодування робочих циліндрів преса під час ходу наближення, а також підвищення швидкості рухомої поперечини на ході униз. Живлення відцентрового насоса від бака наповнення дозволяє підвищити к.к.д. насосу та за допомогою клапана керування встановлювати необхідний рівень тиску у порожнинах проміжних накопичувачів. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено схему системи наповнення потужного гідравлічного преса. Система наповнення гідравлічного преса (креслення) містить прес (на кресленні не показано) прес з баком наповнення 1 та пов'язані з ним проміжні накопичувачі 2 і 3, які постачено гідроапаратурою контролю та керування, гідравлічними та пневматичними лініями. Систему оснащено відцентровим насосом 4, який разом з баком наповнення 1 сполучається через клапани керування 5 і 6 з проміжними накопичувачами 2 і 3. Останні з'єднані з порожнинами низького тиску наповнювальнозливних клапанів 7 і 8 відповідних ступеней зусиль преса. При цьому всі клапани 5, 6, 7 і 8 постачено індивідуальними сервоприводами. Живлення відцентрового насоса 4 здійснюється від бака напов Комп’ютерна верстка М. Ломалова 4 нення потужного гідравлічного преса працює таким чином. Відцентровий насос 2 постійно живиться від бака наповнення 1. При здійсненні пресом ходу наближення індивідуальними сервоприводами закривається клапан керування 4 і відкривається клапан керування 3. Через останній відцентровий насос 2 подає рідину під тиском (0.8...1.0 МПа) до порожнин низького тиску наповнювально-зливних клапанів 5 і 6 відповідних ступіней зусиль преса, а від них - до робочих циліндрів пресу. Внаслідок цього здійснюється підвищення тиску в магістралі наповнення робочих циліндрів до 0.8...1.0 МПа. Це сприяє покращенню заповнення робочих циліндрів пресу рідиною низького тиску та підвищенню швидкості руху рухомої поперечини преса. При здійсненні пресом робочого і зворотного ходів індивідуальними сервоприводами закривається клапан керування 3 і відкривається клапан керування 4. Робота преса відбувається у звичайному режимі. Таким чином, запропонована конструкція системи наповнення потужного гідравлічного преса забезпечує підвищення надійності, довговічності та якості керування системи наповнення гідравлічного преса. Джерела інформації: 1. Патент 52246 України, МПК ВЗО В15/00. Система керування пресом з використанням бака наповнення/ Корчак О.С. Заяв. 16.12.2009, Опубл. 25.08.2010, Бюл.№16. 2. Михеев В.А., Ям В.М., Поляков Б.И. Модернизация гидропрессового оборудования. М. - Л.: Машгиз, 1961. - с.93-96. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
