Поворотно-фіксуючий механізм штанги обприскувача
Номер патенту: 59390
Опубліковано: 10.05.2011
Автори: Попович Павло Васильович, Рибак Тимофій Іванович, Бабій Андрій Васильович
Формула / Реферат
Поворотно-фіксуючий механізм штанги обприскувача, що складається з механізму піднімання-опускання секції штанги, двох взаємно перпендикулярних валів просторового орієнтування з втулками та фіксаторів положення секції штанги з гвинтовими притискачами, який відрізняється тим, що фіксатори положення секції штанги на кожному з валів просторового орієнтування виконані у вигляді двох шайб і пружного елемента між ними з можливістю утворення фрикційної пари, причому одна шайба закріплена нерухомо на втулці, інша - на валу просторового орієнтування з можливістю зміни тиску на пружний елемент гвинтовим притискачем.
Текст

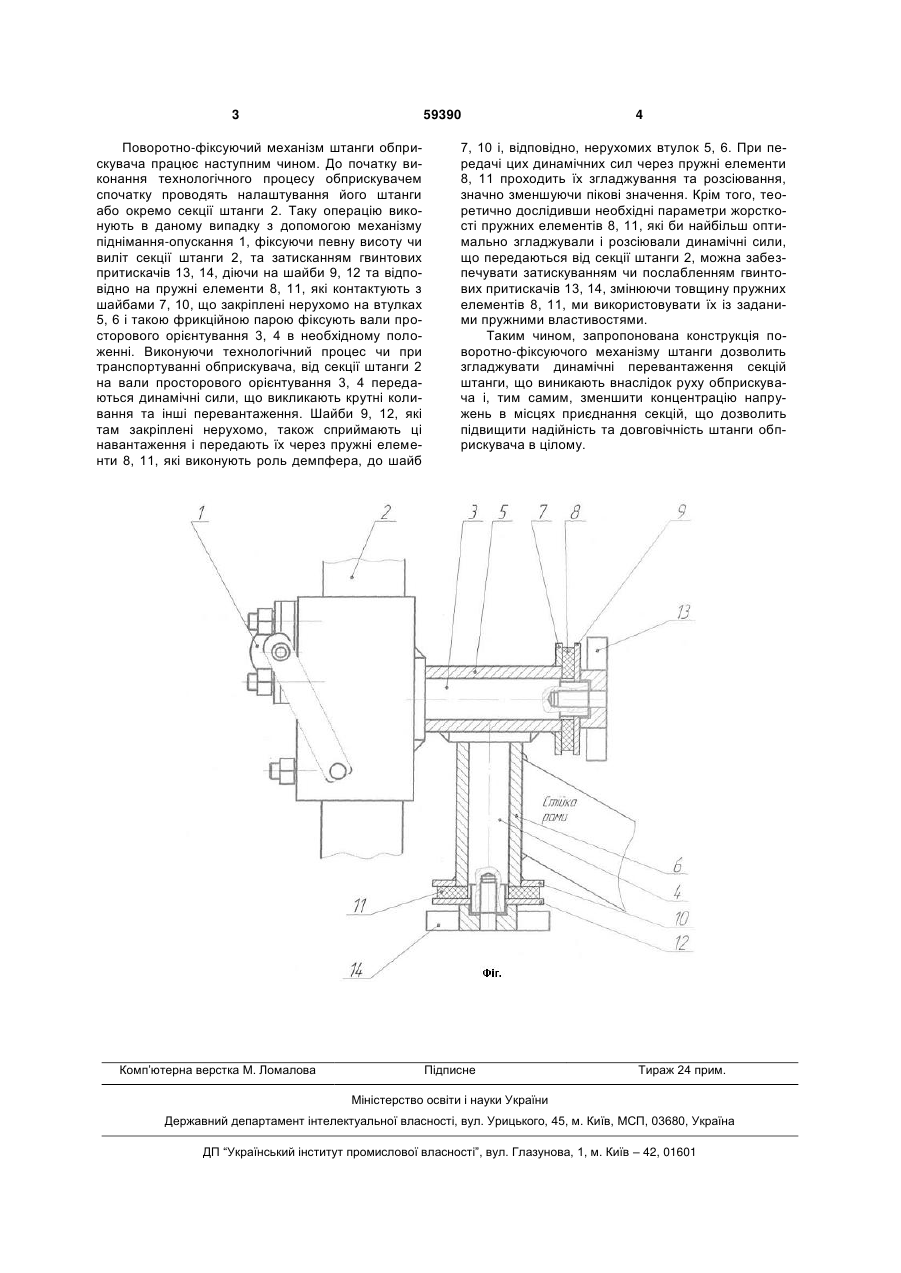

Поворотно-фіксуючий механізм штанги обприскувача, що складається з механізму підніманняопускання секції штанги, двох взаємно перпенди 3 59390 Поворотно-фіксуючий механізм штанги обприскувача працює наступним чином. До початку виконання технологічного процесу обприскувачем спочатку проводять налаштування його штанги або окремо секції штанги 2. Таку операцію виконують в даному випадку з допомогою механізму піднімання-опускання 1, фіксуючи певну висоту чи виліт секції штанги 2, та затисканням гвинтових притискачів 13, 14, діючи на шайби 9, 12 та відповідно на пружні елементи 8, 11, які контактують з шайбами 7, 10, що закріплені нерухомо на втулках 5, 6 і такою фрикційною парою фіксують вали просторового орієнтування 3, 4 в необхідному положенні. Виконуючи технологічний процес чи при транспортуванні обприскувача, від секції штанги 2 на вали просторового орієнтування 3, 4 передаються динамічні сили, що викликають крутні коливання та інші перевантаження. Шайби 9, 12, які там закріплені нерухомо, також сприймають ці навантаження і передають їх через пружні елементи 8, 11, які виконують роль демпфера, до шайб Комп’ютерна верстка М. Ломалова 4 7, 10 і, відповідно, нерухомих втулок 5, 6. При передачі цих динамічних сил через пружні елементи 8, 11 проходить їх згладжування та розсіювання, значно зменшуючи пікові значення. Крім того, теоретично дослідивши необхідні параметри жорсткості пружних елементів 8, 11, які би найбільш оптимально згладжували і розсіювали динамічні сили, що передаються від секції штанги 2, можна забезпечувати затискуванням чи послабленням гвинтових притискачів 13, 14, змінюючи товщину пружних елементів 8, 11, ми використовувати їх із заданими пружними властивостями. Таким чином, запропонована конструкція поворотно-фіксуючого механізму штанги дозволить згладжувати динамічні перевантаження секцій штанги, що виникають внаслідок руху обприскувача і, тим самим, зменшити концентрацію напружень в місцях приєднання секцій, що дозволить підвищити надійність та довговічність штанги обприскувача в цілому. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary-fixing mechamism of spray boom
Автори англійськоюRybak Tymofii Ivanovych, Babii Andrii Vasyliovych, Popovych Pavlo Vasyliovych
Назва патенту російськоюПоворотно-фиксирующий механизм штанги опрыскивателя
Автори російськоюРыбак Тимофей Иванович, Бабий Андрей Васильевич, Попович Павел Васильевич
МПК / Мітки
МПК: A01M 7/00, A01M 11/00
Мітки: механізм, обприскувача, штанги, поворотно-фіксуючий
