Ін’єкційний спосіб укріплення грунтів

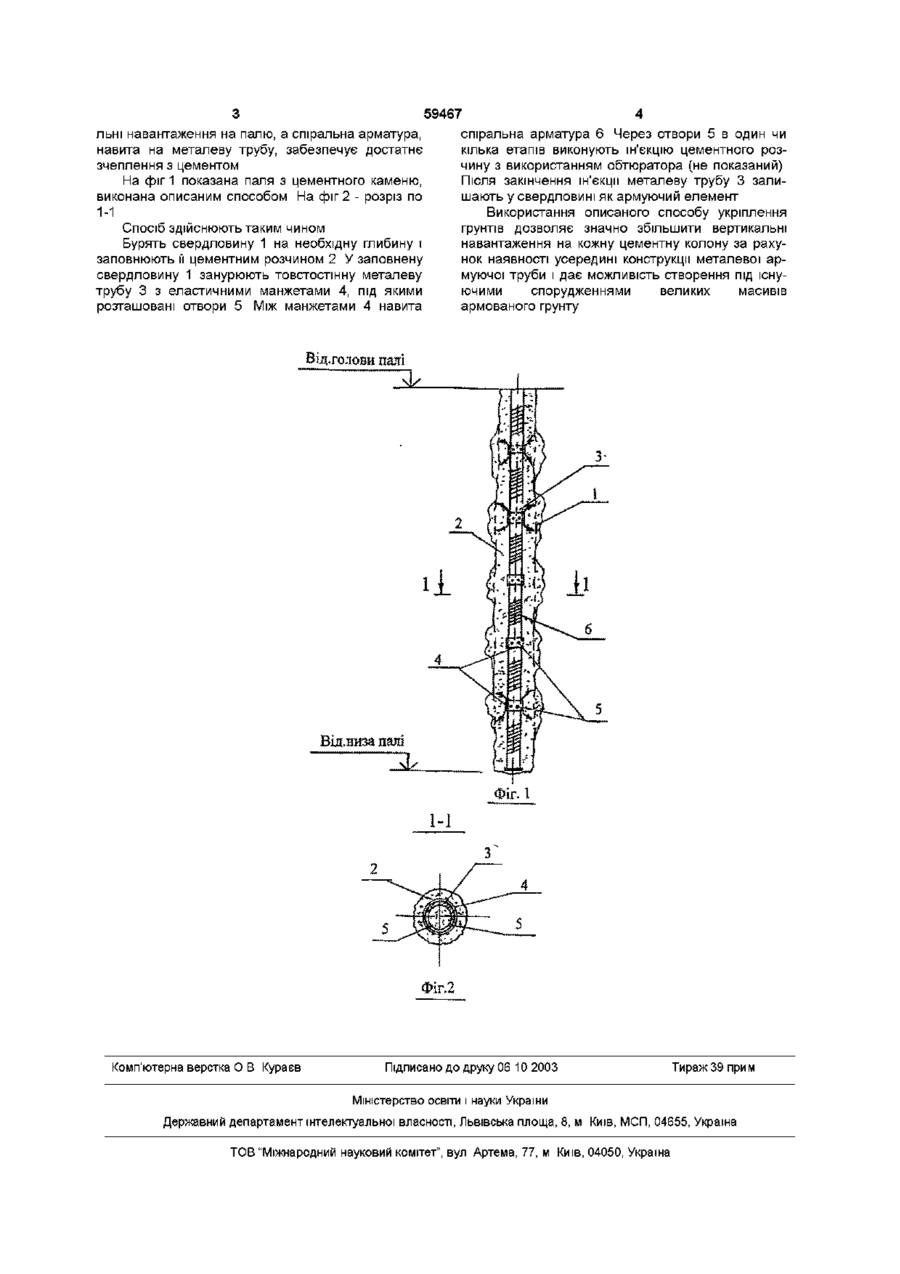

Ін'єкційний спосіб укріплення грунтів, що включає буріння свердловини, заповнення її цементним розчином, занурення в неї манжетної труби з отворами під еластичними манжетами й ІН'ЄКЦІЮ цементного розчину під тиском, який відрізняється тим, що як манжетну використовують товстостінну сталеву трубу з навитою між манжетами спіральною арматурою, усередину манжетної труби встановлюють подвійний обтюратор таким чином, щоб кожна з манжет поетапно розташовувалася між двома частинами обтюратора, і виконують ІН'ЄКЦІЮ цементного розчину в кожну з манжет, після закінчення ін'єкції манжетну трубу залишають у свердловині як армуючий елемент вертикальних навантажень В основу винаходу поставлена задача створити ІН'ЄКЦІЙНИЙ спосіб укріплення грунтів, який, за рахунок використання манжетної труби армуючого елемента, дозволив би забезпечити високу МІЦНІСТЬ І несучу здатність щодо вертикальних навантажень зміцнювальних елементів фундаментів паль з цементного каменю, зокрема у важкодоступних місцях Поставлена задача вирішується за рахунок того, що в ін'єкційному способі укріплення ґрунтів, що включає буріння свердловини, заповнення її цементним розчином, занурення в неї манжетної труби з отворами під манжетами й ІН'ЄКЦІЮ цементного розчину під тиском, згідно з винаходом, як манжетну встановлюють товстостінну металеву трубу з навитою між манжетами спіральною арматурою, усередину манжетної труби встановлюють подвійний обтюратор таким чином, щоб кожна з манжет поетапно розташовувалася між двома частинами обтюратора і виконують ІН'ЄКЦІЮ цементного розчину в кожну з манжет, після закінчення ін'єкції манжетну трубу залишають у свердловині як армуючий елемент Металева труба, яка залишається всередині палі із цементного каменю, виконує роль армуючого елемента і дозволяє значно збільшити вертика О і (О ю 59467 спіральна арматура 6 Через отвори 5 в один чи кілька етапів виконують ІН'ЄКЦІЮ цементного розчину з використанням обтюратора (не показаний) Після закінчення ін'єкції металеву трубу 3 залишають у свердловині як армуючий елемент Використання описаного способу укріплення грунтів дозволяє значно збільшити вертикальні навантаження на кожну цементну колону за рахунок наявності усередині конструкції металевої армуючої труби і дає можливість створення під існуючими спорудженнями великих масивів армованого грунту льні навантаження на палю, а спіральна арматура, навита на металеву трубу, забезпечує достатнє зчеплення з цементом На фіг 1 показана паля з цементного каменю, виконана описаним способом На фіг 2 - розріз по 1-1 Спосіб здійснюють таким чином Бурять свердловину 1 на необхідну глибину і заповнюють її цементним розчином 2 У заповнену свердловину 1 занурюють товстостінну металеву трубу 3 з еластичними манжетами 4, під якими розташовані отвори 5 Між манжетами 4 навита Від.голови палі Фіг. 1 1-1 Фіг.2 Комп'ютерна верстка О В Кураєв Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
