Пристрій для подрібнення алюмінієвих відходів
Номер патенту: 59508
Опубліковано: 10.05.2011
Автори: Сліпченко Олександр Васильович, Захарова Інна Вячеславівна
Формула / Реферат
Пристрій для подрібнення алюмінієвих відходів, що містить циліндричний корпус, розташований під корпусом привід, на валу якого усередині корпусу встановлений робочий орган, завантажувальний і розвантажувальні патрубки, який відрізняється тим, що над корпусом розміщений додатковий привід і на валах обох приводів встановлені робочі органи у вигляді ножів, що обертаються в протилежних напрямках, а розвантажувальні патрубки оснащені ситом, встановленим на днищі корпусу, і до них підключена аспіраційна установка.
Текст

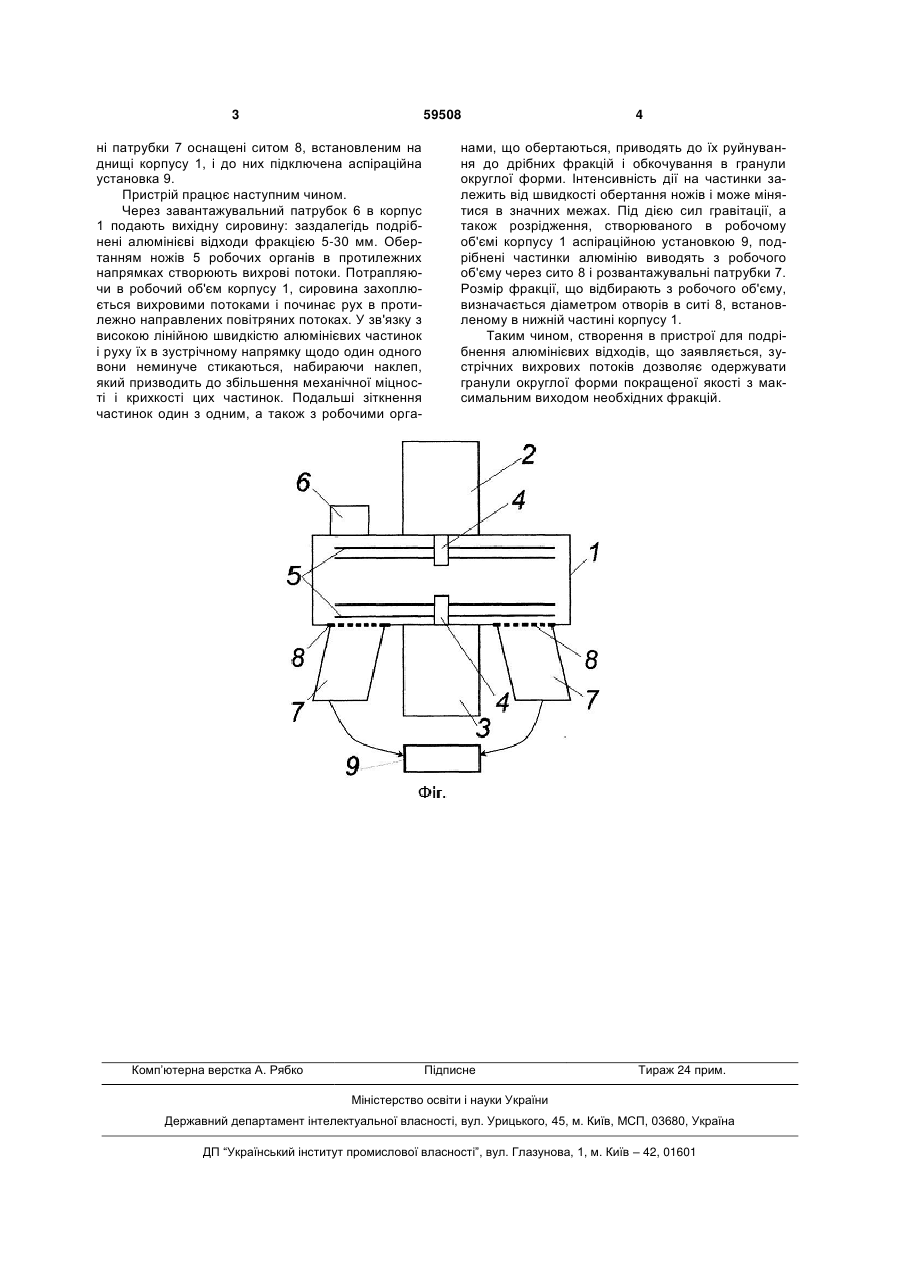

Пристрій для подрібнення алюмінієвих відходів, що містить циліндричний корпус, розташова 3 59508 ні патрубки 7 оснащені ситом 8, встановленим на днищі корпусу 1, і до них підключена аспіраційна установка 9. Пристрій працює наступним чином. Через завантажувальний патрубок 6 в корпус 1 подають вихідну сировину: заздалегідь подрібнені алюмінієві відходи фракцією 5-30 мм. Обертанням ножів 5 робочих органів в протилежних напрямках створюють вихрові потоки. Потрапляючи в робочий об'єм корпусу 1, сировина захоплюється вихровими потоками і починає рух в протилежно направлених повітряних потоках. У зв'язку з високою лінійною швидкістю алюмінієвих частинок і руху їх в зустрічному напрямку щодо один одного вони неминуче стикаються, набираючи наклеп, який призводить до збільшення механічної міцності і крихкості цих частинок. Подальші зіткнення частинок один з одним, а також з робочими орга Комп’ютерна верстка А. Рябко 4 нами, що обертаються, приводять до їх руйнування до дрібних фракцій і обкочування в гранули округлої форми. Інтенсивність дії на частинки залежить від швидкості обертання ножів і може мінятися в значних межах. Під дією сил гравітації, а також розрідження, створюваного в робочому об'ємі корпусу 1 аспіраційною установкою 9, подрібнені частинки алюмінію виводять з робочого об'єму через сито 8 і розвантажувальні патрубки 7. Розмір фракції, що відбирають з робочого об'єму, визначається діаметром отворів в ситі 8, встановленому в нижній частині корпусу 1. Таким чином, створення в пристрої для подрібнення алюмінієвих відходів, що заявляється, зустрічних вихрових потоків дозволяє одержувати гранули округлої форми покращеної якості з максимальним виходом необхідних фракцій. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for grinding aluminum waste
Автори англійськоюSlipchenko Oleksandr Vasyliovych, Zakharova Inna Viacheslavivna
Назва патенту російськоюУстройство для измельчения алюминиевых отходов
Автори російськоюСлипченко Александр Васильевич, Захарова Инна Вячеславовна
МПК / Мітки
МПК: C22B 7/00, B02C 13/00, B02C 18/00
Мітки: відходів, пристрій, подрібнення, алюмінієвих
