Пристрій для чищення поверхні від льоду та ущільненого снігу

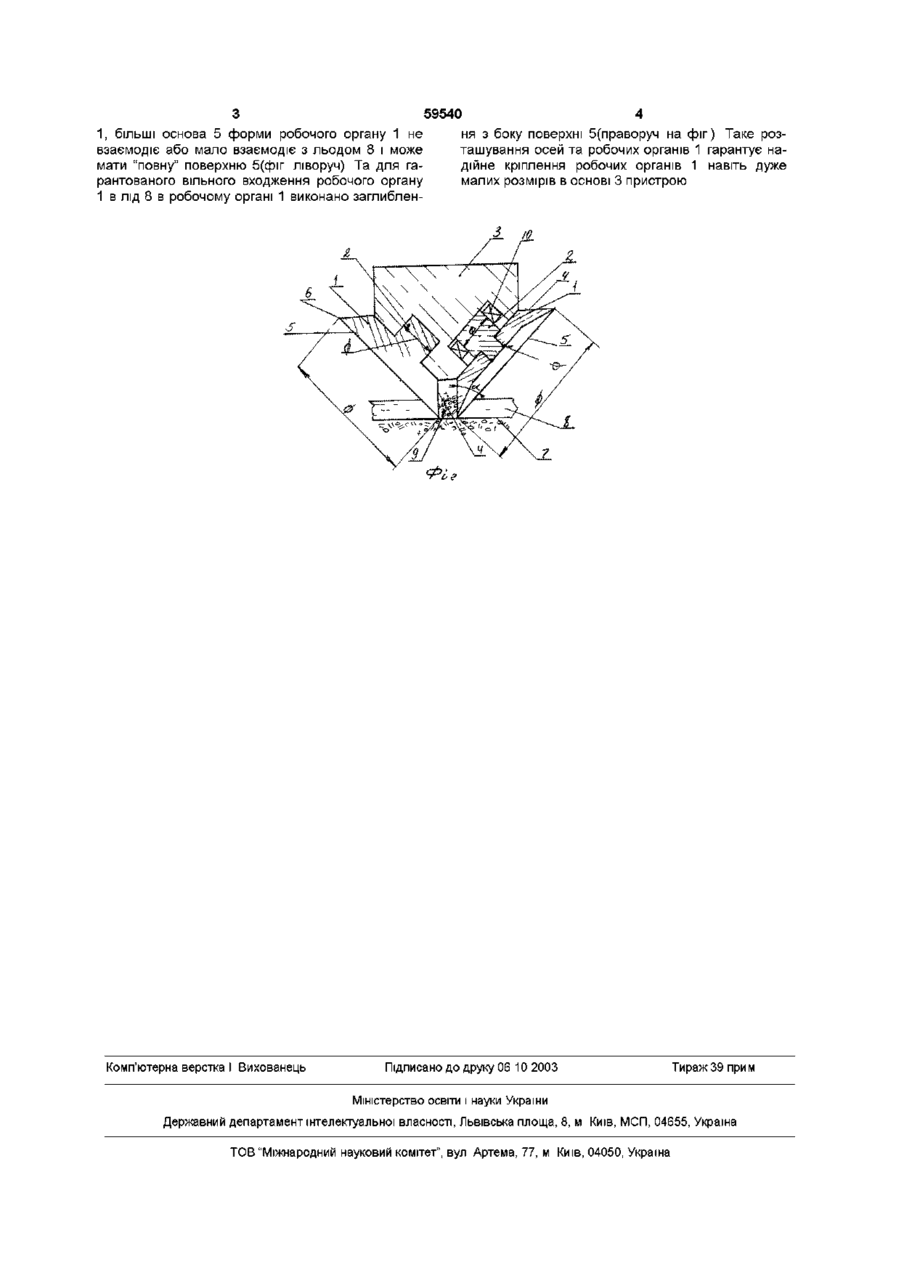

Пристрій для чищення поверхні від льоду та ущільненого снігу, який містить щонайменше один робочий орган, нахилений боковою поверхнею, що розташована під кутом до площини обертання робочого органа, вбік уверх, а більшою основою форми робочого органа - вбік униз, та вісь для можливості обертання робочого органа, яка нахилена та розташована переважно поперек руху робочого органа, який відрізняється тим, що робочий орган виконано за одне ціле з віссю своїми осями 2 встановлені в основі 3 Робочі органи 1 нахилені так, що бокова поверхня 4, яка розташована під кутом а до площини обертання робочого органу 1 направлена в сторону-вверх, а більша основа 5 форми робочого органу 1 нахилена в сторону-вниз По лінії їх перетину може бути розташована ріжуча кромка 6, біля якої в самій нижній точці розташування робочого органу 1 бокова поверхня 4 розташована по нормалі до поверхні 7, яку очищують від льоду 8, який розколюють на крихту 9 Вісь 2 та робочий орган 1 можуть бути виконаними за одне ціле(ліворуч на фігурі), або звареними між собою(праворуч на фігурі) Можливі і ІНШІ варіанти виконання наприклад на різьбі або на будь-якому нероз'ємному з'єднанні, яке не забезпечує відносного руху робочого органу 1 та осі 2 Вісь 2(ліворуч) може обертатися в корпусі 3 за рахунок ковзання деталей між собою, або на ПІДШИПНИКОВІ 10 В такому виконанні вісь 2 своїми елементами установки не займає місця в робочому органі 1 не стоять в залежності до розмірів робочого органу 1 Пристрій використовується таким чином Пристрій ріжучими кромками 6 робочого органу 1 встановлюють на лід 8 Перемішують основу 3 в напрямку перпендикулярному до листка зображення фіг Тоді робочий орган 1 обертається своїми осями 2 в основі 3 ковзанням або на підшипнику Юта ріжучими кромками 6 проникають в лід, а боковою поверхнею 4 зсуває лід в сторону Таким чином лід розколюють на крихту 9 Тому, що осі 2 розташовані поперек рухові робочого органу ю ю 59540 1, більші основа 5 форми робочого органу 1 не взаємодіє або мало взаємодіє з льодом 8 і може мати "повну" поверхню 5(фіг ліворуч) Та для гарантованого вільного входження робочого органу 1 в лід 8 в робочому органі 1 виконано заглиблен ня з боку поверхні 5(праворуч на фіг) Таке розташування осей та робочих органів 1 гарантує надійне кріплення робочих органів 1 навіть дуже малих розмірів в основі 3 пристрою О Є Комп'ютерна верстка І Вихованець Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
