Іскробезпечне електричне коло

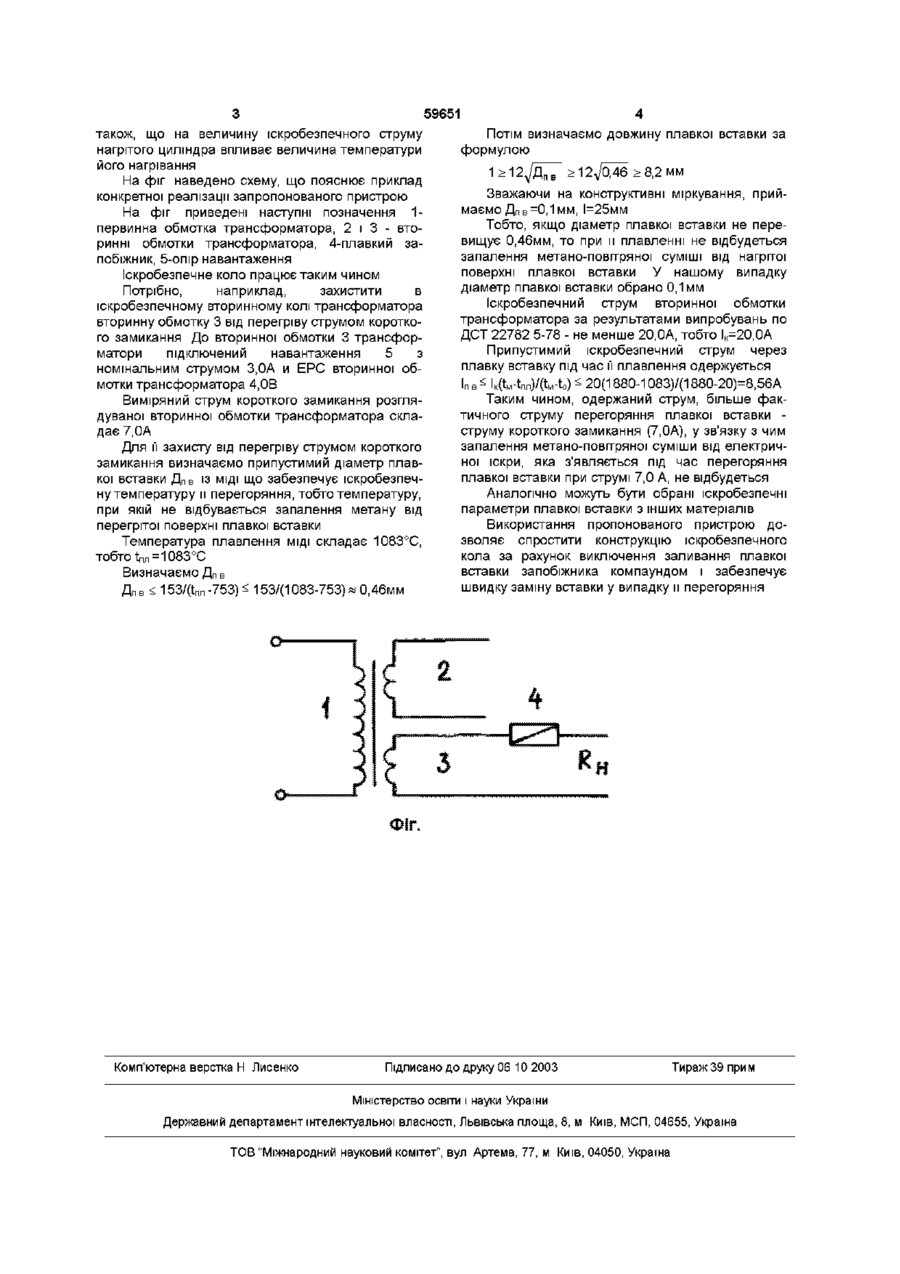

Іскробезпечне електричне коло, яке містить запобіжник із плавкою вставкою, яке відрізняється тим, що плавка вставка має параметри, обумовлені із співвідношень Дпв 12Jfl^ Де Дпв - діаметр плавкої вставки, мм, t m - температура плавлення матеріалу плавкої вставки, °С, Іпв - іскробезпечний струм плавкої вставки, А, Ік - іскробезпечний струм кола з плавким запобіжником, установлений стандартним методом, А, tM - мінімальна температура горіння метану, tH=1880°C, t 0 - температура навколишнього середовища при нормальних умовах (15-35)°С Іпв * к(*м -*пл)%і -to), Запропоноване технічне рішення належить до рудникового вибухозахищеного електроустаткування з видом вибухозахисту «Іскробезпечне електричне коло» й його можна використовувати для електрообладнання, призначеного для експлуатації в метано-повітряних середовищах Відоме іскробезпечне електричне коло з плавким запобіжником, у якому вибухозахищеність запобіжника забезпечується за рахунок заливання його компаундом При цьому до компаунда пред'являють жорсткі вимоги він має бути без тріщин, пузирчиків, не повинен відшаровуватися, висипатися, розтріскуватися з перебігом часу (див ДСТ 22782 5-78 «Електроустаткування вибухозахищене з видом вибухозахисту «Іскробезпечне електричне коло» Технічні вимоги та методи випробувань») Основним недоліком відомого технічного рішення, визначеного як прототип, є необхідність заливання запобіжника компаундом, що ускладнює і здорожує вибохозахищене електроустаткування з таким плавким запобіжником Крім того, ускладнює заміну останнього у випадку його спрацьовування У основу винаходу поставлено завдання створити таке іскробезпечне коло, у якому виключення заливання компаундом плавкого запобіжника спрощує електроустаткування і знижує його вартість Поставлене завдання розв'язується за рахунок того, що в іскробезпечному електричному колі, яке містить запобіжник із плавкою вставкою, згідно винаходу, плавка вставка має параметри, що визначаються із співвідношень Дпв 127flnT, ї в 12уД , то практично безпечна температура поверхні нагрітого циліндра залежить тільки від його діаметра, що характерно для плавких вставок запобіжників, виконаних у вигляді тонких металевих дротів, що мають вигляд циліндра Установлено ю (О ю 59651 також, що на величину іскробезпечного струму нагрітого циліндра впливає величина температури його нагрівання На фіг наведено схему, що пояснює приклад конкретної реалізації запропонованого пристрою На фіг приведені наступні позначення 1первинна обмотка трансформатора, 2 і 3 - вторинні обмотки трансформатора, 4-плавкий запобіжник, 5-опір навантаження Іскробезпечне коло працює таким чином Потрібно, наприклад, захистити в іскробезпечному вторинному колі трансформатора вторинну обмотку 3 від перегріву струмом короткого замикання До вторинної обмотки 3 трансформатори підключений навантаження 5 з номінальним струмом 3,0А и ЕРС вторинної обмотки трансформатора 4,0В Виміряний струм короткого замикання розглядуваної вторинної обмотки трансформатора складає 7,0А Для її захисту від перегріву струмом короткого замикання визначаємо припустимий діаметр плавкої вставки Дпв із МІДІ що забезпечує іскробезпечну температуру и перегоряння, тобто температуру, при якій не відбувається запалення метану від перегрітої поверхні плавкої вставки Температура плавлення МІДІ складає 1083°С, тобто thn=1083°C Визначаємо Д п в Д п в 12^0,46 >8,2 мм Зважаючи на конструктивні міркування, приймаємо Дпв =0,1 мм, І=25мм Тобто, якщо діаметр плавкої вставки не перевищує 0,46мм, то при и плавленні не відбудеться запалення метано-повітряної суміші від нагрітої поверхні плавкої вставки У нашому випадку діаметр плавкої вставки обрано 0,1мм Іскробезпечний струм вторинної обмотки трансформатора за результатами випробувань по ДСТ 22782 5-78 - не менше 20.0А, тобто Ік=20,0А Припустимий іскробезпечний струм через плавку вставку під час її плавлення одержується й Іпв^ lK(tH-W/(tH-to) 20(1880-1083)/(1880-20)=8,56А Таким чином, одержаний струм, більше фактичного струму перегоряння плавкої вставки струму короткого замикання (7,0А), у зв'язку з чим запалення метано-повітряної суміши від електричної іскри, яка з'являється під час перегоряння плавкої вставки при струмі 7,0 А, не відбудеться Аналогічно можуть бути обрані іскробезпечні параметри плавкої вставки з інших матеріалів Використання пропонованого пристрою дозволяє спростити конструкцію іскробезпечного кола за рахунок виключення заливання плавкої вставки запобіжника компаундом і забезпечує швидку заміну вставки у випадку и перегоряння Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
