Вакуумний перевантажувач судновий для риби

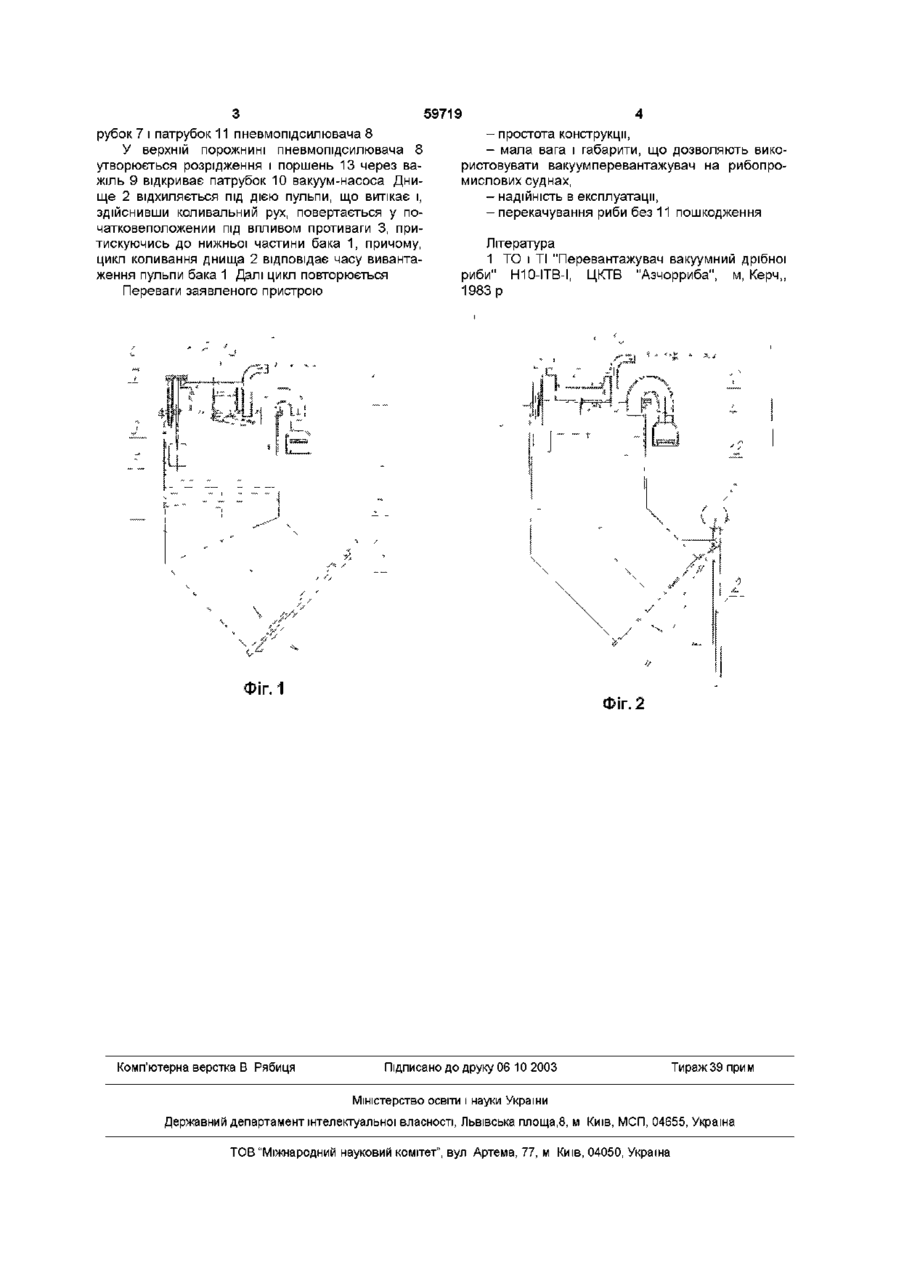

Вакуумний перевантажувач судновий для риби, який включає усмоктувальний пульпопровід, вакуум-насос, бак для приймання риби і механізм керування, який відрізняється тим, що днище виконане рухомим і закріплено на шарнірі з противагою з можливістю коливального руху, при цьому цикл коливання днища відповідає часу вивантаження пульпи з бака Винахід належить до галузі промислового рибальства, а саме, до пристроїв для механізованого вивантаження головним чином дрібної риби і може бути використаний як на промислових суднах, так і на берегових рибообробних підприємствах Відомий вакуумний перевантажувач дрібної риби Н10-ІТВ-І,який складається з двох баків, електромеханічної системи автоматики, чотирьох поплавців, усмоктувального І нагнітального пульпопроводів та вакуум-насоса [1] Недоліками зазначеного вакуум перевантажувача є його складність, великі габарити та вага, що не дає можливості його експлуатації на промислових малотоннажних суднах В основу винаходу поставлене завдання спростити конструкцію пристрою, зменшити габарити та масу його для використання в суднових умовах Поставлене завдання досягається тим, що судновий вакуум перевантажувач для риби включає усмоктувальний пульпопровід, вакуум-насос та бак для приймання риби з встановленим на ньому механізмом керування і відрізняється тим, що днище бака виконане рухомим і закріплене на шарнірі з противагою з можливістю коливального руху за типом маятника, при цьому цикл коливання відповідає часу вивантаження пульпи бака Завдяки такій конструкції днища бака пульпа виливається під власною вагою за цикл коливання днища, і у цілому дозволяє зробити перевантажувач простим і компактним Винахід пояснюється кресленням, де на фіг 1 - вакуум перевантажувач з механізмом керування у момент заповнення бака пульпою, фіг 2 - те ж саме у момент спорожнення бака Вакуум перевантажувач включає бак 1, що являє собою ємність циліндричної форми, яка має у нижній та верхній частинах фланці До нижнього фланця притискується днище 2 з противагою 3, закріпленою на шарнірі До верхнього фланця кріпиться кришка з механізмом керування, що являє собою поплавець 5 з клапаном 6, упускним патрубком 7, пневмопідсилювач 8 з патрубком 11, поршнем 13 та важелем 9 Тут же змонтований патрубок 10 вакуум-насоса Усмоктувальний пульпопровід 4 має зворотний клапан 12 Працює вакуум перевантажувач таким чином, Усмоктувальний пульпопровід 4 із зворотним клапаном 12 опускають у рибоводну суміш (пульпу) і включають вакуум-насос У баку 1 утворюється розрідження за допомогою вакуум-насоса, і під впливом розрідження днище 2 притискується до нижньої частини бака 1, який в цей час заповнюється пульпою (фіг 1) При досягненні необхідного рівня пульпи у баку 1, поплавець 5 спливає і приводить у дію механізм керування клапан 6, з'єднаний з поплавцем 5, відкриває отвір упускного патрубка 11 отвір патрубка 11 пневмопідсилювача 8 Обидва отвори з'єднуються з атмосферою Повітря потрапляє у бак 1 і верхню порожнину пневмопідсилювача 8 Поршень 13 пневмопідсилювача 8 під дією власної ваги через важіль 9 закриває патрубок 10 вакуум-насоса (фіг 2) Повітря через упускний патрубок 7 продовжує надходити у бак 1 із закритим патрубком 10 до тих пір, доки під впливом маси пульпи у баку 1 не відкриється днище 2 У цей момент зі зниженням рівня пульпи поплавець 5, опускаючись, клапаном 6 закривав упускний пат о> 1 ю 59719 рубок 7 і патрубок 11 пневмопідсилювача 8 У верхній порожнині пневмопідсилювача 8 утворюється розрідження і поршень 13 через важіль 9 відкриває патрубок 10 вакуум-насоса Днище 2 відхиляється під дією пульпи, що витікає і, здійснивши коливальний рух, повертається у початковеположении під впливом противаги 3, притискуючись до нижньої частини бака 1, причому, цикл коливання днища 2 відповідає часу вивантаження пульпи бака 1 Далі цикл повторюється Переваги заявленого пристрою - простота конструкції, - мала вага і габарити, що дозволяють використовувати вакуумперевантажувач на рибопромислових суднах, - надійність в експлуатації, - перекачування риби без 11 пошкодження Література 1 ТО і ТІ "Перевантажувач вакуумний дрібної риби" НЮ-ІТВ-І, ЦКТВ "Азчорриба", м, Керч,, 1983 р ФІГ. 1 Комп'ютерна верстка В Рябиця іг.2 Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа,8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
