Вентильований бункер

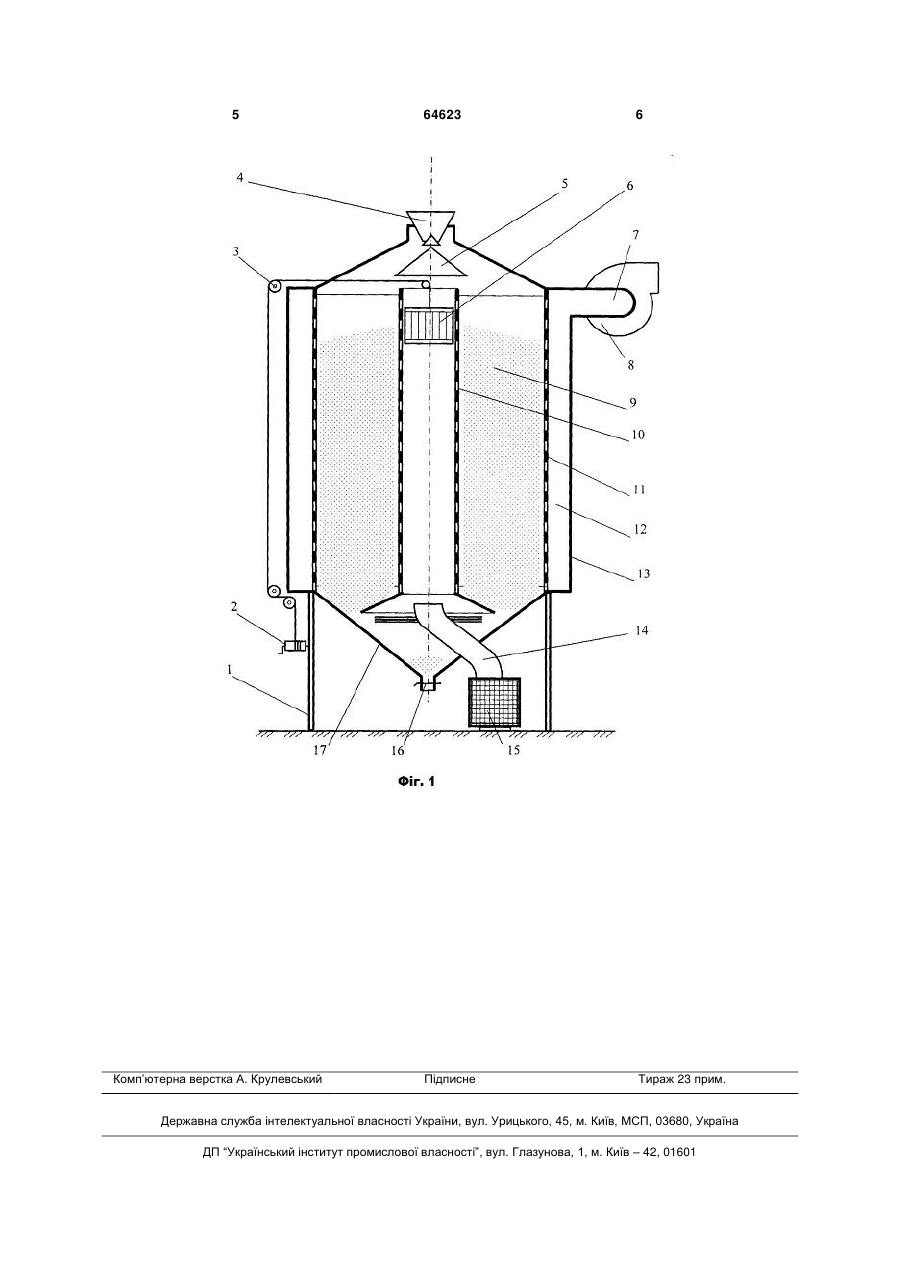

Вентильований бункер, що включає кільцеву 3 ню енерговитрат на активну вентиляцію та досушування зерна у порівнянні з найближчим аналогом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. наведена схема вентильованого бункера, поздовжній розріз. Запропонований вентильований бункер має кільцеву раму 1, на якій змонтований перфорований циліндричний корпус 11 з конічним дном 17. В верхній частині перфорованого циліндричного корпусу 11 розташований пристрій для завантаження 4 з розподільним конусом 5, а в нижній випускний пристрій з шибером 16. У порожнині 9 перфорованого циліндричного корпусу 11 встановлена внутрішня повітророзподільна труба 10. Внутрішня повітророзподільна труба 10 за допомогою патрубка 14 приєднана до електрокалорифера 15. В середині внутрішньої повітророзподільної труби 10 змонтований клапан 6, який за допомогою тросової системи 3 та лебідки 2 може бути встановлений на будь-якому заданому рівні. Перфорований циліндричний корпус 11 обладнаний подвійними стінками 13, що утворюють додатковий об'єм 12, який за допомогою патрубка 7 приєднаний до всмоктувального патрубка венти 64623 4 лятора 7. Описаний вище вентильований бункер використовується таким чином. Перед заповненням бункера шибер 16 закривають, а клапан 6 за допомогою тросової системи 3 та лебідки 2 піднімають у верхнє положення. Внутрішню порожнину 9 бункера заповнюють зерном, а клапан 6 опускають так, щоб його верхня кромка знаходилась на 150...200 мм нижче рівня зерна біля повітророзподільної труби 10. Включають вентилятор 8 (або, при необхідності, вентилятор 8 разом з калорифером 15). Розрідження повітря, створюване у всмоктувальному патрубку вентилятора передасться через патрубок 7 у порожнину 12 між перфорованим циліндричним корпусом 11 та подвійними стінками 13, у внутрішню порожнину 9 перфорованого циліндричного корпусу 9, у внутрішню повітророзподільну трубу 10 та через патрубок 14 і калорифер 15 у атмосферу, створюючи рух повітря через зерновий насип. Під час активного вентилювання або досушування зерна періодично перевіряють його вологість. Після закінчення процесу активного вентилювання вентилятор 8 та калорифер 15 відключають, а після закінчення терміну зберігання зерно вивантажують із бункера. 5 Комп’ютерна верстка А. Крулевський 64623 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
