Установка фільтраційного сушіння сипких матеріалів

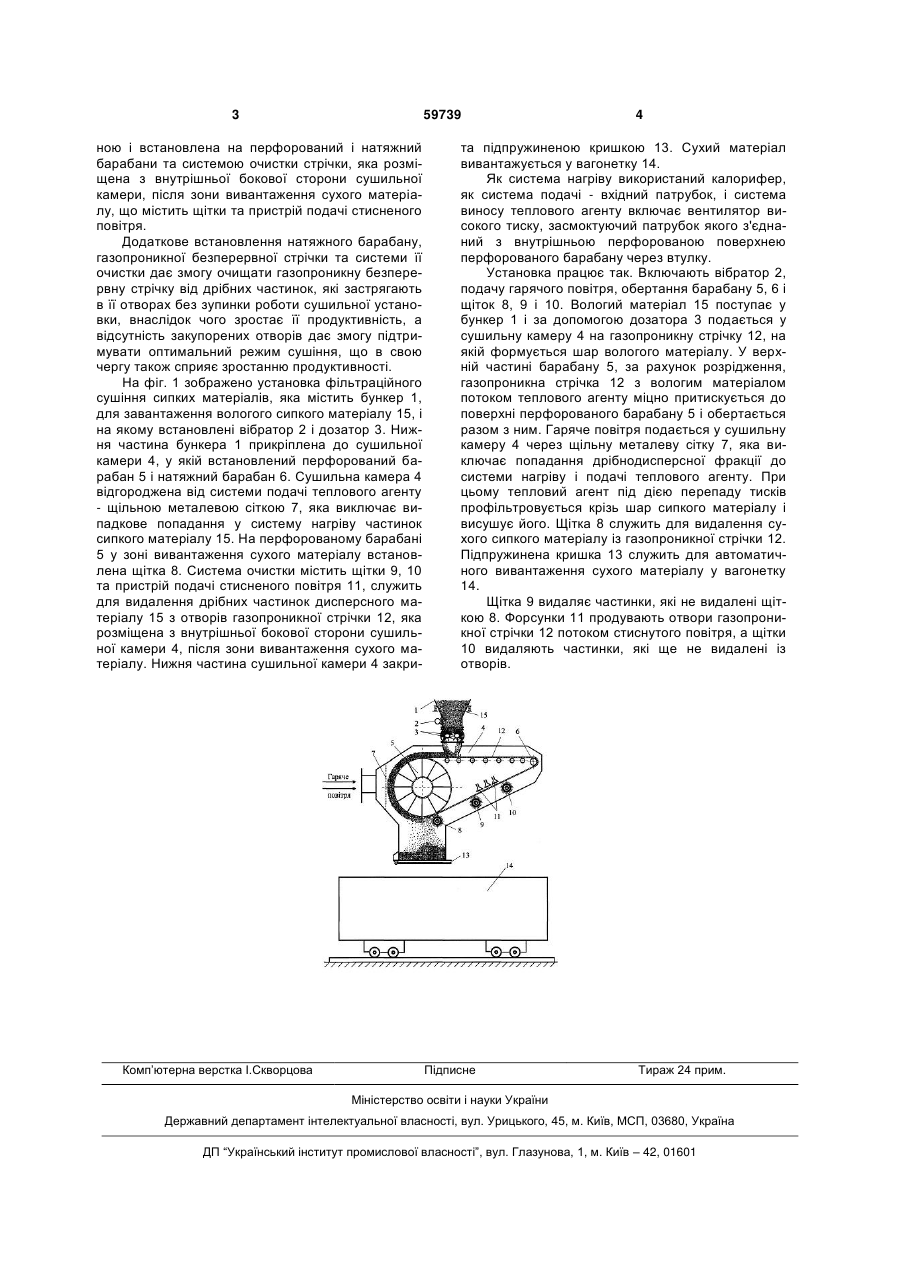

Установка фільтраційного сушіння сипких матеріалів, що містить встановлений у сушильну камеру перфорований барабан, розділений суціль 3 59739 ною і встановлена на перфорований і натяжний барабани та системою очистки стрічки, яка розміщена з внутрішньої бокової сторони сушильної камери, після зони вивантаження сухого матеріалу, що містить щітки та пристрій подачі стисненого повітря. Додаткове встановлення натяжного барабану, газопроникної безперервної стрічки та системи її очистки дає змогу очищати газопроникну безперервну стрічку від дрібних частинок, які застрягають в її отворах без зупинки роботи сушильної установки, внаслідок чого зростає її продуктивність, а відсутність закупорених отворів дає змогу підтримувати оптимальний режим сушіння, що в свою чергу також сприяє зростанню продуктивності. На фіг. 1 зображено установка фільтраційного сушіння сипких матеріалів, яка містить бункер 1, для завантаження вологого сипкого матеріалу 15, і на якому встановлені вібратор 2 і дозатор 3. Нижня частина бункера 1 прикріплена до сушильної камери 4, у якій встановлений перфорований барабан 5 і натяжний барабан 6. Сушильна камера 4 відгороджена від системи подачі теплового агенту - щільною металевою сіткою 7, яка виключає випадкове попадання у систему нагріву частинок сипкого матеріалу 15. На перфорованому барабані 5 у зоні вивантаження сухого матеріалу встановлена щітка 8. Система очистки містить щітки 9, 10 та пристрій подачі стисненого повітря 11, служить для видалення дрібних частинок дисперсного матеріалу 15 з отворів газопроникної стрічки 12, яка розміщена з внутрішньої бокової сторони сушильної камери 4, після зони вивантаження сухого матеріалу. Нижня частина сушильної камери 4 закри Комп’ютерна верстка І.Скворцова 4 та підпружиненою кришкою 13. Сухий матеріал вивантажується у вагонетку 14. Як система нагріву використаний калорифер, як система подачі - вхідний патрубок, і система виносу теплового агенту включає вентилятор високого тиску, засмоктуючий патрубок якого з'єднаний з внутрішньою перфорованою поверхнею перфорованого барабану через втулку. Установка працює так. Включають вібратор 2, подачу гарячого повітря, обертання барабану 5, 6 і щіток 8, 9 і 10. Вологий матеріал 15 поступає у бункер 1 і за допомогою дозатора 3 подається у сушильну камеру 4 на газопроникну стрічку 12, на якій формується шар вологого матеріалу. У верхній частині барабану 5, за рахунок розрідження, газопроникна стрічка 12 з вологим матеріалом потоком теплового агенту міцно притискується до поверхні перфорованого барабану 5 і обертається разом з ним. Гаряче повітря подається у сушильну камеру 4 через щільну металеву сітку 7, яка виключає попадання дрібнодисперсної фракції до системи нагріву і подачі теплового агенту. При цьому тепловий агент під дією перепаду тисків профільтровується крізь шар сипкого матеріалу і висушує його. Щітка 8 служить для видалення сухого сипкого матеріалу із газопроникної стрічки 12. Підпружинена кришка 13 служить для автоматичного вивантаження сухого матеріалу у вагонетку 14. Щітка 9 видаляє частинки, які не видалені щіткою 8. Форсунки 11 продувають отвори газопроникної стрічки 12 потоком стиснутого повітря, а щітки 10 видаляють частинки, які ще не видалені із отворів. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
