Футеровка барабанного млина
Номер патенту: 59743
Опубліковано: 25.05.2011
Автори: Пугач Андрій Миколайович, Маркелов Анатолій Євгенович, Євенко Сергій Леонідович, Дирда Віталій Іларіонович
Формула / Реферат
Футеровка барабанного млина, що містить з'єднані вздовж барабана плити, виконані з еластомерного матеріалу, верхня частина яких має форму трапеції, передня, середня і задня грані якої утворюють синусоїдальну хвильову робочу поверхню футеровки, металеві шипи завулканізовані у верхні грані плит і розташовані під гострим кутом до вісі барабана, до того ж по периметру завулканізованої частини шипів виконані пази, заповнені еластомерним матеріалом плит, а в основі шипів виконані по два циліндричних пальці, що пропущені в отвори арматури, простір між основою шипів і арматурою заповнено еластомерним матеріалом плит, яка відрізняється тим, що робоча поверхня профілю шипів виконана з чергуванням виступів і пружних елементів між ними.
Текст

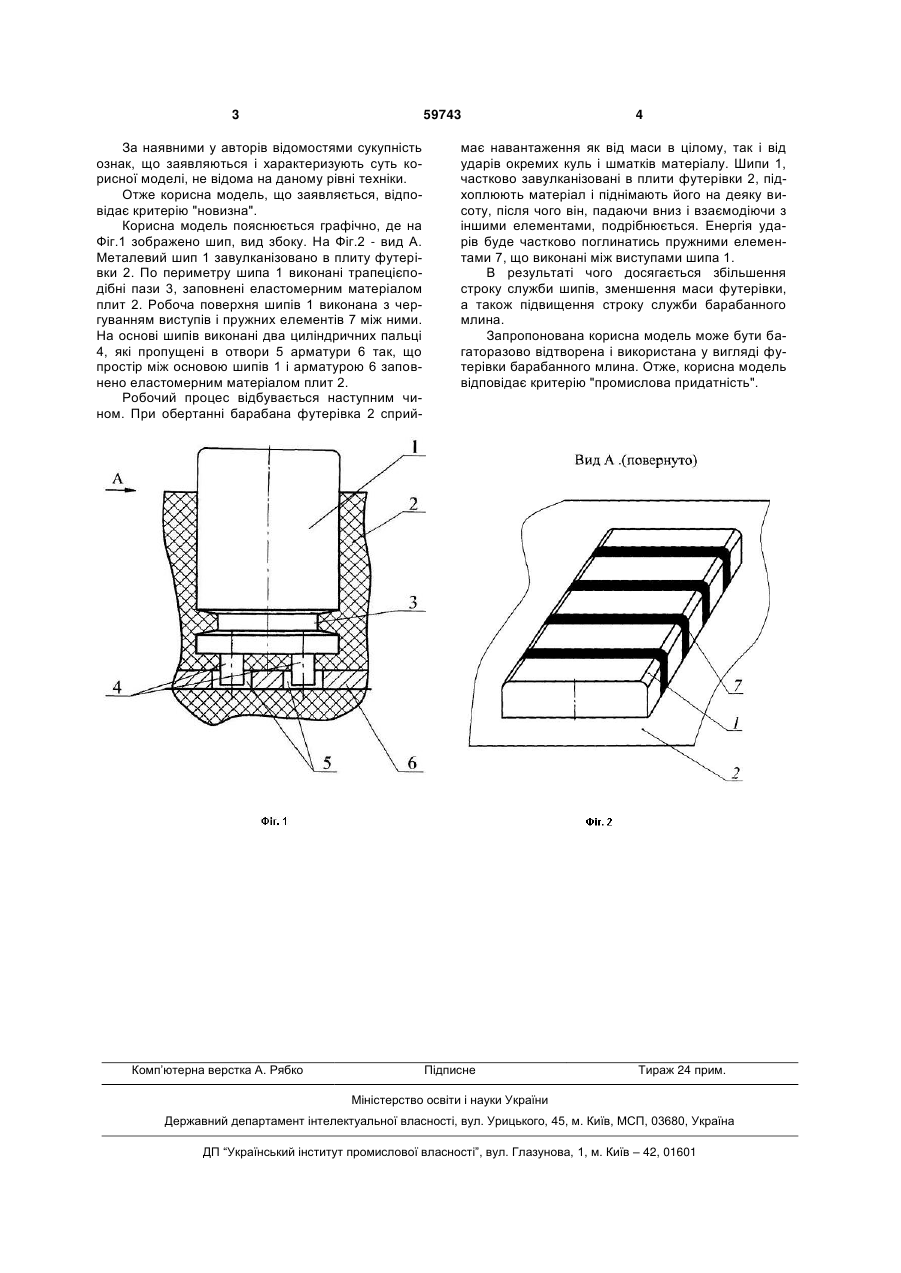

Футерівка барабанного млина, що містить з'єднані вздовж барабана плити, виконані з еластомерного матеріалу, верхня частина яких має 3 59743 За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Корисна модель пояснюється графічно, де на Фіг.1 зображено шип, вид збоку. На Фіг.2 - вид А. Металевий шип 1 завулканізовано в плиту футерівки 2. По периметру шипа 1 виконані трапецієподібні пази 3, заповнені еластомерним матеріалом плит 2. Робоча поверхня шипів 1 виконана з чергуванням виступів і пружних елементів 7 між ними. На основі шипів виконані два циліндричних пальці 4, які пропущені в отвори 5 арматури 6 так, що простір між основою шипів 1 і арматурою 6 заповнено еластомерним матеріалом плит 2. Робочий процес відбувається наступним чином. При обертанні барабана футерівка 2 сприй Комп’ютерна верстка А. Рябко 4 має навантаження як від маси в цілому, так і від ударів окремих куль і шматків матеріалу. Шипи 1, частково завулканізовані в плити футерівки 2, підхоплюють матеріал і піднімають його на деяку висоту, після чого він, падаючи вниз і взаємодіючи з іншими елементами, подрібнюється. Енергія ударів буде частково поглинатись пружними елементами 7, що виконані між виступами шипа 1. В результаті чого досягається збільшення строку служби шипів, зменшення маси футерівки, а також підвищення строку служби барабанного млина. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді футерівки барабанного млина. Отже, корисна модель відповідає критерію "промислова придатність". Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRattler lining
Автори англійськоюDyrda Vitalii Ilarionovych, Markelov Anatolii Yevhenovych, Yevenko Serhii Leonidovych, Puhach Andrii Mykolaiovych
Назва патенту російськоюФутеровка барабанной мельницы
Автори російськоюДырда Виталий Илларионович, Маркелов Анатолий Евгеньевич, Евенко Сергей Леонидович, Пугач Андрей Николаевич
МПК / Мітки
МПК: B02C 17/22
Мітки: млина, футеровка, барабанного
