П’єзокерамічний суматор

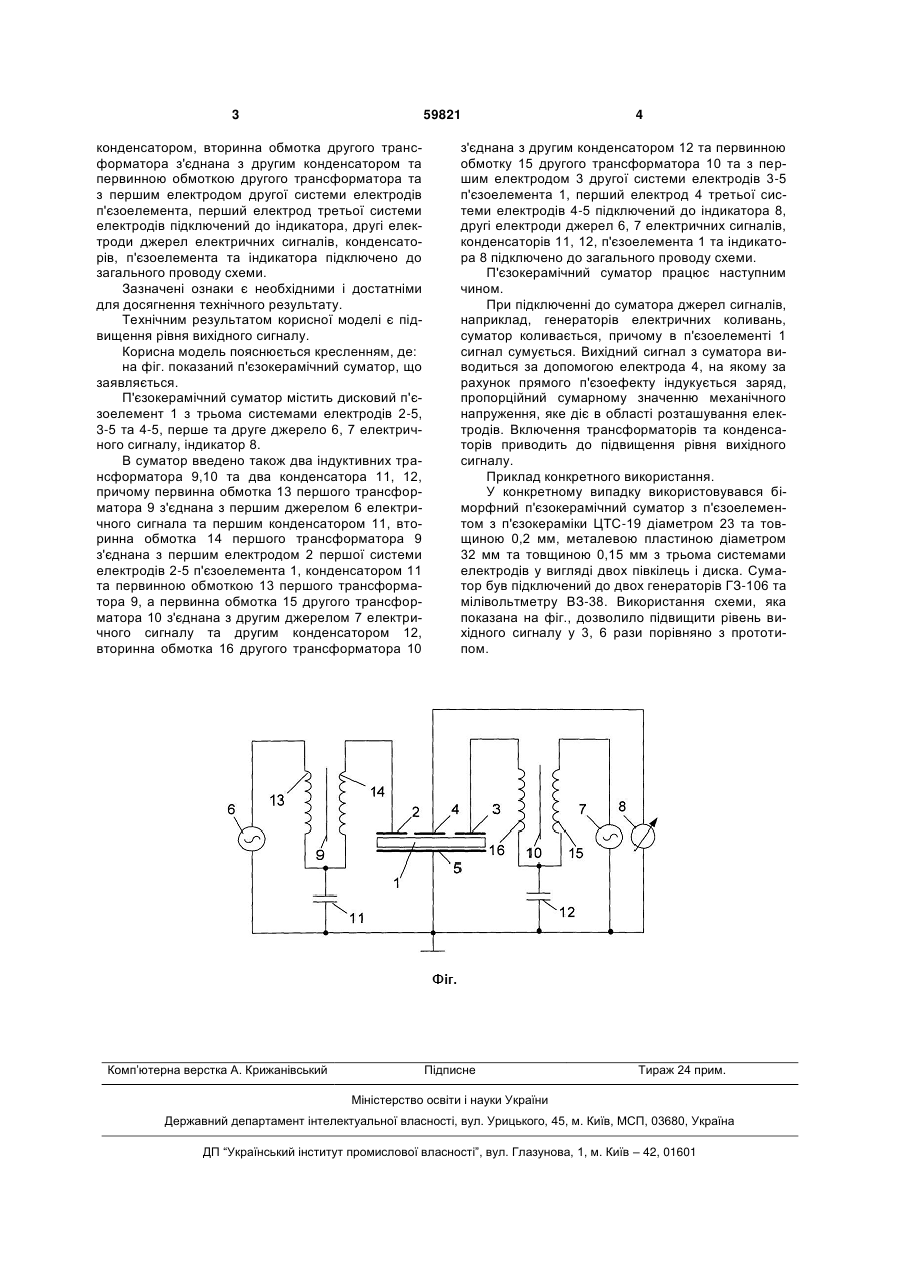

П'єзокерамічний суматор, який містить мономорфний або біморфний п'єзоелемент з трьома системами електродів, перше та друге джерела електричного сигналу, індикатор вихідного сигналу, який відрізняється тим, що в суматор введено два індуктивних трансформатори та два конденсатори, причому первинна обмотка першого трансформатора з'єднана з першим джерелом електри 3 59821 конденсатором, вторинна обмотка другого трансформатора з'єднана з другим конденсатором та первинною обмоткою другого трансформатора та з першим електродом другої системи електродів п'єзоелемента, перший електрод третьої системи електродів підключений до індикатора, другі електроди джерел електричних сигналів, конденсаторів, п'єзоелемента та індикатора підключено до загального проводу схеми. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом корисної моделі є підвищення рівня вихідного сигналу. Корисна модель пояснюється кресленням, де: на фіг. показаний п'єзокерамічний суматор, що заявляється. П'єзокерамічний суматор містить дисковий п'єзоелемент 1 з трьома системами електродів 2-5, 3-5 та 4-5, перше та друге джерело 6, 7 електричного сигналу, індикатор 8. В суматор введено також два індуктивних трансформатора 9,10 та два конденсатора 11, 12, причому первинна обмотка 13 першого трансформатора 9 з'єднана з першим джерелом 6 електричного сигнала та першим конденсатором 11, вторинна обмотка 14 першого трансформатора 9 з'єднана з першим електродом 2 першої системи електродів 2-5 п'єзоелемента 1, конденсатором 11 та первинною обмоткою 13 першого трансформатора 9, а первинна обмотка 15 другого трансформатора 10 з'єднана з другим джерелом 7 електричного сигналу та другим конденсатором 12, вторинна обмотка 16 другого трансформатора 10 Комп’ютерна верстка А. Крижанівський 4 з'єднана з другим конденсатором 12 та первинною обмотку 15 другого трансформатора 10 та з першим електродом 3 другої системи електродів 3-5 п'єзоелемента 1, перший електрод 4 третьої системи електродів 4-5 підключений до індикатора 8, другі електроди джерел 6, 7 електричних сигналів, конденсаторів 11, 12, п'єзоелемента 1 та індикатора 8 підключено до загального проводу схеми. П'єзокерамічний суматор працює наступним чином. При підключенні до суматора джерел сигналів, наприклад, генераторів електричних коливань, суматор коливається, причому в п'єзоелементі 1 сигнал сумується. Вихідний сигнал з суматора виводиться за допомогою електрода 4, на якому за рахунок прямого п'єзоефекту індукується заряд, пропорційний сумарному значенню механічного напруження, яке діє в області розташування електродів. Включення трансформаторів та конденсаторів приводить до підвищення рівня вихідного сигналу. Приклад конкретного використання. У конкретному випадку використовувався біморфний п'єзокерамічний суматор з п'єзоелементом з п'єзокераміки ЦТС-19 діаметром 23 та товщиною 0,2 мм, металевою пластиною діаметром 32 мм та товщиною 0,15 мм з трьома системами електродів у вигляді двох півкілець і диска. Суматор був підключений до двох генераторів ГЗ-106 та мілівольтметру ВЗ-38. Використання схеми, яка показана на фіг., дозволило підвищити рівень вихідного сигналу у 3, 6 рази порівняно з прототипом. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
