Лабораторний зерновий млинок
Номер патенту: 59853
Опубліковано: 15.09.2003
Автори: Шелест Олександр Данилович, Шевченко Станислав Григорович, Платонов Віталій Васильович
Формула / Реферат
Лабораторний зерновий млинок, що містить електродвигун з валом, змонтований в діелектричному корпусі, ніж, закріплений на валу електродвигуна, стакан з кришкою, який відрізняється тим, що в стакані додатково встановлений знімний сепаратор, виготовлений у формі циліндричної сталевої оболонки з виконаними на її поверхні отворами діаметром 0,1-0,9мм, зверху сепаратора встановлена пластина з закріпленими на її внутрішній поверхні нерухомими лопатками та отвором для засипання зерна, а на зовнішній поверхні сепаратора розміщені упори для фіксації сепаратора в стакані.

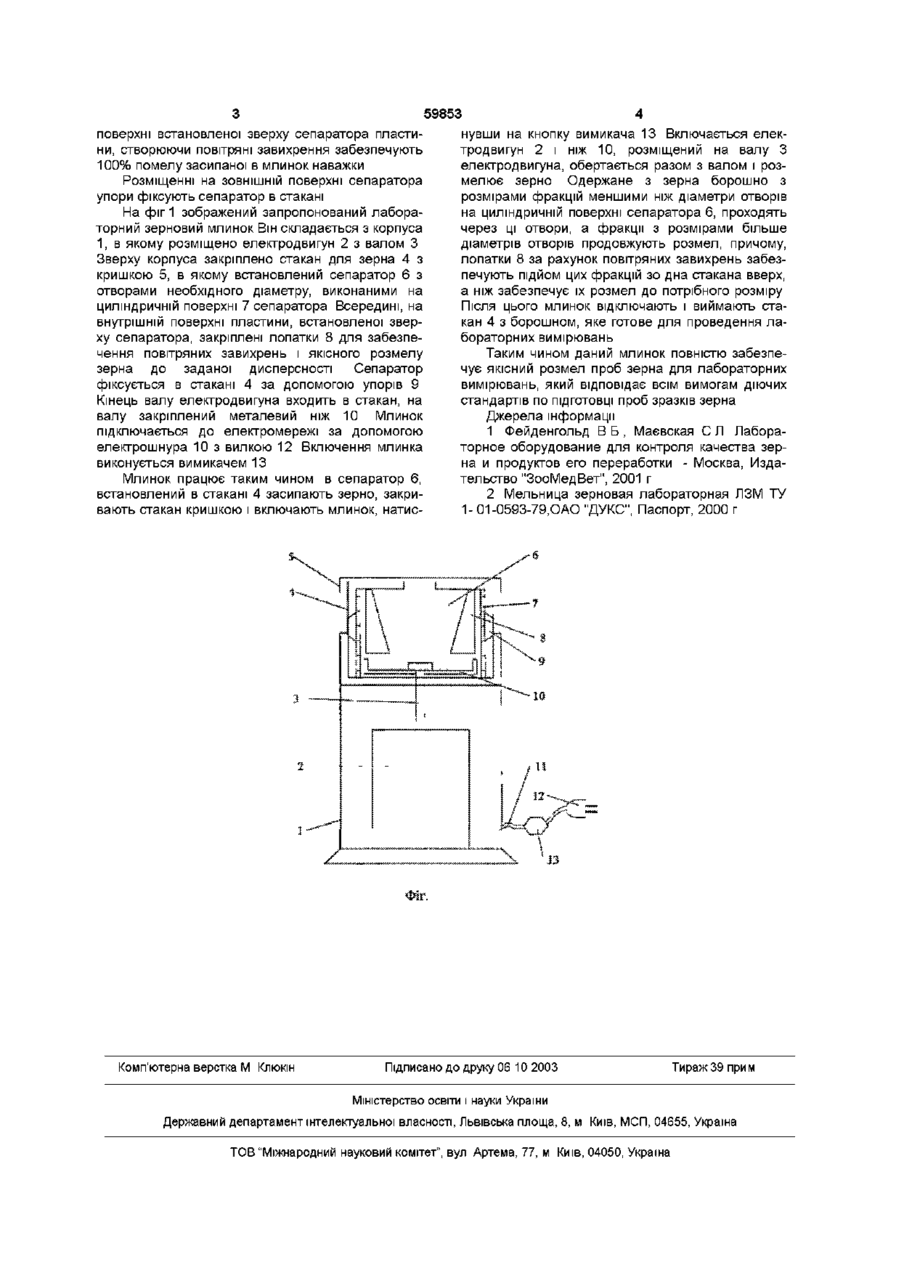

Текст
Лабораторний зерновий млинок, що містить електродвигун з валом, змонтований в діелектричному корпусі, ніж, закріплений на валу електродвигуна, стакан з кришкою, який відрізняється тим, що в стакані додатково встановлений знімний сепаратор, виготовлений у формі циліндричної сталевої оболонки з виконаними на її поверхні отворами діаметром 0,1-0,9мм, зверху сепаратора встановлена пластина з закріпленими на її внутрішній поверхні нерухомими лопатками та отвором для засипання зерна, а на ЗОВНІШНІЙ поверхні сепаратора розміщені упори для фіксації сепаратора в стакані Винахід стосується лабораторного обладнання для контролю якості зерна і може знайти застосування в лабораторіях елеваторів, хлібзаводів, млинів, хлібних інспекцій та інших аграрних підприємств Відомий лабораторний млинок моделей «Амита-02» та «Амита-04» для розмелу зернових культур Недоліком цього млинка є неможливість розмолоти наважки до 20-30г, а також складність його конструкції - наявність циклонного колектора та фільтруючого вузла, що ускладнює його обслуговування та експлуатацію [1] Відомий також лабораторний зерновий млинок ЛМЗ ТУ 1-01-0593-79, який взято за прототип Він містить в собі електродвигун в корпусі, на якому закріплено стакан, в який засипається зерно для розмелу На валу електродвигуна встановлено дволопатковий ніж Суттєвим недоліком цього млинка є неможливість одержати фракцію розмелу, яка потрібна згідно ГОСТу при визначенні вологи, КІЛЬКОСТІ та якості клейковини, «числа падіння», а також при ІЧ- спектроскопії Крім того, наважка зерна для розмелу - фіксована і становить близько 50г [2] В основу винаходу поставлена задача удосконалення лабораторного зернового млинка шляхом додаткового встановлення в стакан циліндричного сталевого знімного сепаратора з виконаними на його поверхні отворами, встановлення зверху сепаратора пластиною з нерухомими лопатками і отвором для зерна та розміщення упорів на ЗОВНІШНІЙ поверхні сепаратора Поставлена задача вирішується тим, що лабораторний зерновий млинок, який містить електродвигун з валом, змонтований в діелектричному корпусі, ніж, закріплений на валу електродвигуна, стакан з кришкою, згідно з винаходом він додатково містить встановлений в стакані знімний сепаратор, виготовлений у формі циліндричної сталевої оболонки з виконаними на и поверхні отворами діаметром 0,1-0,9мм, зверху сепаратора встановлена пластина з закріпленими на її внутрішній поверхні нерухомими лопатками та отвором для засипання зерна, а на ЗОВНІШНІЙ поверхні сепаратора розміщені упори для фіксації сепаратора в стакані Така конструкція млинка з сепаратором дає змогу підготовляти проби для лабораторного контролю якості зерна з виконанням всіх вимог діючих стандартів, дозволяє одержати розмел зерна з проходом 100% через сито з отворами 8мм та можливість розмелу зерна наважкою від 3,0 до 30г, що є важливим для підготовки проб борошна для лабораторних вимірювань Встановлення знімного сепаратора у формі сталевого циліндра покращує якість помелу Виконані на поверхні циліндричної оболонки сепаратора отвори діаметром 0,1-0,9мм забезпечують помел заданої дисперсності Лопатки, які нерухомо закріплені на внутрішній СО Ю 00 о> ю 59853 поверхні встановленої зверху сепаратора пластини, створюючи повітряні завихрення забезпечують 100% помелу засипаної в млинок наважки Розміщенні на ЗОВНІШНІЙ поверхні сепаратора упори фіксують сепаратор в стакані На фіг 1 зображений запропонований лабораторний зерновий млинок Він складається з корпуса 1, в якому розміщено електродвигун 2 з валом З Зверху корпуса закріплено стакан для зерна 4 з кришкою 5, в якому встановлений сепаратор 6 з отворами необхідного діаметру, виконаними на циліндричній поверхні 7 сепаратора Всередині, на внутрішній поверхні пластини, встановленої зверху сепаратора, закріплені лопатки 8 для забезпечення повітряних завихрень і якісного розмелу зерна до заданої дисперсності Сепаратор фіксується в стакані 4 за допомогою упорів 9 Кінець валу електродвигуна входить в стакан, на валу закріплений металевий ніж 10 Млинок підключається до електромережі за допомогою електрошнура 10 з вилкою 12 Включення млинка виконується вимикачем 13 Млинок працює таким чином в сепаратор 6, встановлений в стакані 4 засипають зерно, закривають стакан кришкою і включають млинок, натис Комп'ютерна верстка М Клюкш нувши на кнопку вимикача 13 Включається електродвигун 2 і ніж 10, розміщений на валу З електродвигуна, обертається разом з валом і розмелює зерно Одержане з зерна борошно з розмірами фракцій меншими ніж діаметри отворів на циліндричній поверхні сепаратора 6, проходять через ці отвори, а фракції з розмірами більше діаметрів отворів продовжують розмел, причому, лопатки 8 за рахунок повітряних завихрень забезпечують підйом цих фракцій зо дна стакана вверх, а ніж забезпечує їх розмел до потрібного розміру Після ЦЬОГО МЛИНОК відключають і виймають стакан 4 з борошном, яке готове для проведення лабораторних вимірювань Таким чином даний млинок повністю забезпечує якісний розмел проб зерна для лабораторних вимірювань, який відповідає всім вимогам діючих стандартів по ПІДГОТОВЦІ проб зразків зерна Джерела інформації 1 Фейденгольд В Б , Маєвская С Л Лабораторное оборудование для контроля качества зерна и продуктов его переработки - Москва, Издательство "ЗооМедВет", 2001 г 2 Мельница зерновая лабораторная ЛЗМ ТУ 1- 01-0593-79.ОАО "ДУКС", Паспорт, 2000 г Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
ДивитисяДодаткова інформація
Назва патенту англійськоюLaboratory grain mill
Автори англійськоюPlatonov Vitalii Vasyliovych
Назва патенту російськоюЛабораторная зерновая мельница
Автори російськоюПлатонов Виталий Васильевич
МПК / Мітки
МПК: B02C 18/12
Мітки: зерновий, лабораторний, млинок
