Коробка передач

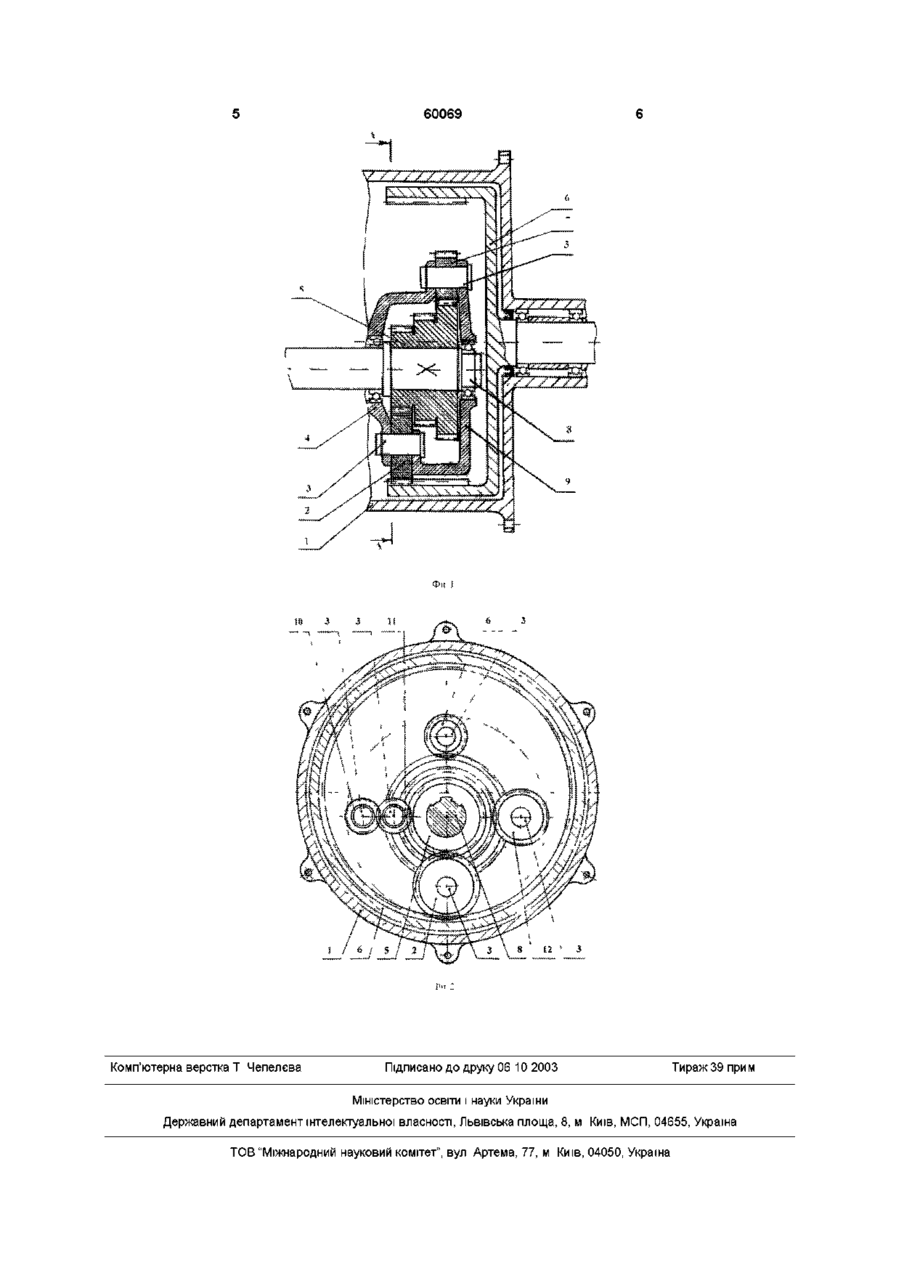

1 Коробка передач, що містить корпус, розміщені на ньому первинний та вторинний вали, шестерні, які зв'язують первинний та вторинний вали, блок шестерень, мастило, яка відрізняється тим, що містить корпус револьверного пристрою, який розміщений на первинному валу рухомо, паразитні шестерні, які розміщені орбітально навколо блока шестерень в револь верному пристрої кожна на своєму ступені на блоці шестерень, вторинний вал містить шестірню внутрішнього зачеплення, яка почергово з'єднується із первинним валом через паразитні шестерні револьверного пристрою, причому первинний і вторинний вали виконані зі зміщенням осей опор, блок шестерень розміщений на первинному валу всередині револьверного пристрою 2 Коробка передач за п 1, яка відрізняється тим, що первинний вал розміщений нижче від осі вторинного валу 3 Коробка передач за п 2, яка відрізняється тим, що мастило для змащення має функцію синхронізатора обертів контактних шестерень перед вмиканням передачі Винахід відноситься до транспортного машинобудування, зокрема, до коробок передач, що використовуються в самохідних машинах, таких як автомобілі, трактори, мотоблоки і моторолери Вже відомий пристрій для зміни параметрів обертального руху валів трансмісії, коробка передач 1700010СБ виробничого об'єднання "Південний машинобудівний завод", що встановлюється на тракторах ЮМЗ-6АКЛ/АКМ [1], що має корпус, первинний та вторинний вали, осі яких співпадають, проміжний вал, редуктор, встановлені на цих валах шестерні, які почергово вмикаються, підшипники, механізм перемикання передач Коробка передач механічна, ступінчаста, з розміщеними у корпусі первинним і вторинний валами, які з'єднуються шестернями Недоліком даної коробки передач є складність конструкції, металоємність, її порівняно великі розміри, труднощі в обслуговуванні, ремонті та низька ДОВГОВІЧНІСТЬ пов'язана з тим, що при зчепленні шестерень виникає удар між зубами Також відома коробка передач транспортного засобу, яка містить вхідний та вихідний вали, які мають одну вісь, паралельний їм проміжний вал, встановлені на валах шестерні, муфту вхідного вала в одному з увімкнених положень, зв'язуючи його з проміжним валом, а в іншому - з вихідним валом, муфту проміжного валу у увімкнених положеннях, зв'язуючи його з вхідним валом, і механізм керування, що має керовані ричагом повзуни з вилками муфт[2] Коробка передач механічна, ступінчаста, з розміщеними у корпусі вхідним і вихідним валами, які з'єднуються між собою шестернями Недоліком даної коробки передач є складність конструкції, металоємність, її порівняно великі розміри, труднощі в обслуговуванні, ремонті та низька ДОВГОВІЧНІСТЬ пов'язана з тим, що при зчепленні шестерень виникають удари в зачепленні кулачкових муфт Найбільш близькою до запропонованого винаходу є коробка передач яка містить корпус, розміщений на ньому первинний та вторинний вали, шестерні, які зв'язують первинний та вторинний вали, блок шестерень, мастило[3] Коробка передач має широкий діапазон зміни швидкостей при простій кінематичній схемі Недоліком даної коробки передач є великі габарит і маса, при вмиканні передач виникають удари в зачепленні кулачкових муфт, для усунення яких необхідні додаткові механізми - синхронізатори, що зменшує надійність і строк служби при експлуатації (О о о (О 60069 зуба , що призводить до безшумного, безударного та плавного ввімкнення передачі, на відміну від прототипу та аналогів, які потребують додаткових механізмів - синхронізаторів Розміщення ВІСІ первинного вала нижче вторинного забезпечує більшу КІЛЬКІСТЬ масла в зоні зчеплення шестерень Суть винаходу ілюструє креслення, на якому є зображення коробки передач (фіг 1) та її розріз по першій передачі без корпуса револьверного пристрою (фіг 2) Запропонована коробка передач складається з корпуса 1, паразитної шестерні 2, ВІСІ паразитної шестерні 3, трьохступінчатого блоку шестерень 5, вторинного вала з шестернею внутрішнього зачеплення 6, розбірного корпуса револьверного пристрою виконаного з двох частин 4 і 9, паразитної шестерні третьої передачі 7, первинного вала 8, паразитних шестерень заднього ходу 10 і 11, паразитної шестерні другої передачі 12 Запропонована коробка передач працює наступним чином Передача обертального моменту здійснюється від первинного до вторинного валу з шестернею внутрішнього зачеплення через блок шестерень і паразитні шестерні трьох передач руху вперед і заднього ходу, які розміщені в револьверному пристрої під кутом 90° Для включення першої передачи необхідно поставити паразитну шестерню 1-ої передачи 2, як показано на фіг 1 Тоді обертальний момент передається через перРевольверні пристрої, як правило, мають нешу шестерню блока шестерні 5, паразитну шесвеликі габарити при широких функціональних терню 2 і на вторинний вал шестерню з внутрішнім можливостях, що в основному і впливає на зачепленням 6 Для переключення на другу перерозміри коробки передач та и масу Крім того редачу необхідно провернути револьверний пристрій вольверний пристрій розміщений всередині шес(4,9) з паразитними шестернями на кут 90° за готерні внутрішнього зачеплення вторинного валу та динниковою стрілкою, щоб обертальний момент одночасно з цим керує всіма паразитними шеспередавався через паразитну шестерню другої тернями на відміну від прототипу та аналогів, де є передачи 12 Такою ж самою операцією вмибагато вилок, штоків для керування кожною шескається й третя швидкість Щоб ввімкнути задній тернею окремо, що додатково впливає на більш хід, треба повернути револьверний пристрій на кут корисне заповнення пустот і зменшення габаритів 90° проти годинникової стрілки, відносно включеЗачеплення паразитних шестерень і шестерні з ної першої передачі Нейтральна швидкість привнутрішнім зачепленням вторинного валу сутня між кожною передачею в той момент, коли відбувається по дузі, що проходить через середню попередня паразитна шестерня вийшла з зачепЛІНІЮ зуба, тобто розтягнуте по відстані, і тому є лення, а наступна ще не зайшла безударним, тихім і плавним Даний ефект підсилює амортизаторна і розпнна функції мастиДжерела інформації ла, яке знаходиться в зоні контактів постійно під "Коробка передач з перемикачем револьвердією відцентрових сил і обертального руху Від ного типу" цього ефекту швидкості шестерень при зчеплені 1 Авторське свідоцтво UA №1229, МКВ зрівнюються і забезпечують безударність та безВ60К17/08 шумність зчеплення, причому відпадає не2 Авторське свідоцтво SU №1087374, МКВ обхідність в спеціальних механізмах - синВ60К17/08 хронізаторах на відміну від прототипу та аналогів 3 Авторське свідоцтво SU №1258717, МКВ Зміщення ВІСІ первинного валу забезпечує зчепВ60К17/08 лення по дузі, що проходить через середню ЛІНІЮ В основу винаходу поставлено задачу удосконалення коробки передач, шляхом введення у кінематичну схему перемикання передач револьверного пристрою, використання мастила в якості синхронізатора обертів контактних шестерень перед вмиканням передачі, за рахунок цього забезпечується компактність, зменшення числа деталей і металоємності, безударність і безшумність вмикання передач з одночасним збільшенням контактної поверхні зачеплення і строку служби Приведений технічний результат досягається тим, що коробка передач містить корпус револьверного пристрою, який розміщений на первинному валу рухомо, паразитні шестерні, які розміщені орбітальне навколо блоку шестерень в револьверному пристрої кожна на своїй ступені на блоці шестерень, вторинний вал містить шестерню внутрішнього зачеплення, яка почергово з'єднується із первинним валом через паразитні шестерні револьверного пристрою, причому первинний і вторинний вали виконані зі зміщенням осей опор, блок шестерень розміщений на первинному валу всередині револьверного пристрою, також відрізняється тим, що первинний вал розміщений нижче від ВІСІ вторинного валу, та мастило для змащення має функцію синхронізатора обертів контактних шестерень перед вмиканням передачі 60069 Фи I Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
