Транспортний пристрій

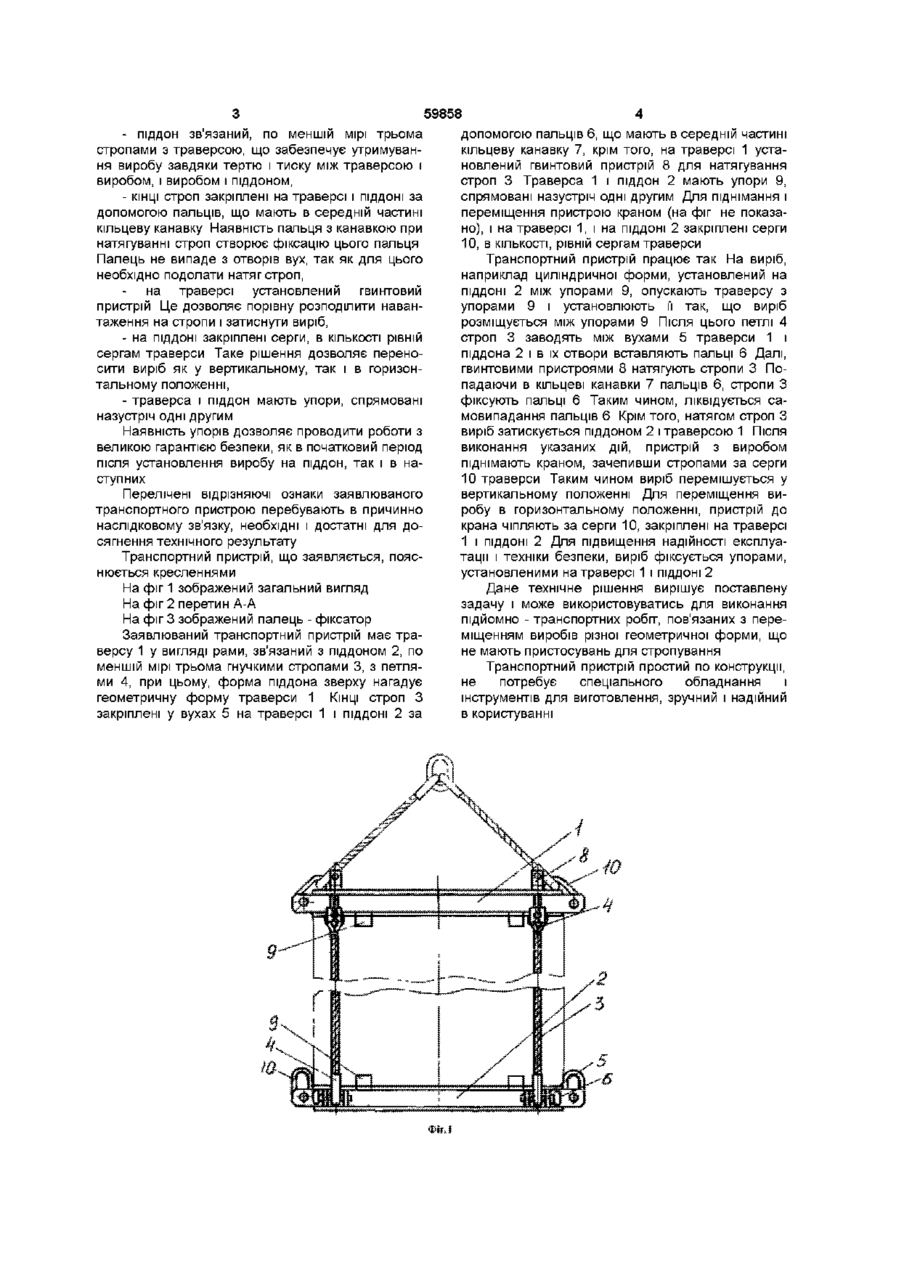

Транспортний пристрій, що містить траверсу у вигляді рами з сергами і стропи, який Винахід належить до пристроїв для обслуговування контейнерів, вантажних бочок і ємностей, що не мають спеціальних додаткових пристосувань для строповки Відомий пристрій [1], що має траверсу і стропи зі скобами ( з захватами) Такий пристрій застосовується для піднімання і перенесення листового матеріалу Відомий пристрій [2], який має траверсу і закріплені на ній стропи з крюками Цей пристрій використовується для піднімання прокату, труб, прутків, швелерів і т п Крім того, за допомогою додаткової осі, пристрій використовується для піднімання і перенесення виробів зі скрізними отворами Відомий пристрій [3], який має траверсу у вигляді рами і закріплені на ній стропи з крюками Цей пристрій використовується для перевантаження стропованих пакетів лісу Відомий пристрій [4], що має траверсу у вигляді рами і підвішених до неї строп з крюками Такий пристрій призначений для перевантаження контейнерів Перелічені вище пристрої використовуються для піднімання і перенесення різноманітних виробів, що мають спеціальні пристосування для строповки вуха, скоби, серги, крючки, цапфи, римболти і т п Вантажопідйомні роботи з виробами, що не мають зазначених пристосувань, є складнішими, особливо при роботі з тонкостінними циліндричними виробами великих габаритів відрізняється тим, що пристрій додатково оснащений піддоном, форма якого подібна до геометричної форми траверси, з'вязаним принаймні трьома стропами з траверсою, при цьому КІНЦІ строп закріплені на траверсі і ПІДДОНІ за допомогою пальців, що мають в середній частині кільцеву канавку, крім того, на траверсі установлений пристрій натягнення строп, а на ПІДДОНІ закріплені серги в КІЛЬКОСТІ, рівній КІЛЬКОСТІ серег траверси, до того ж траверса і піддон мають упори, спрямовані назустріч один одному Для усунення зазначених недоліків поставлена задача створити підйомно транспортний пристрій для обслуговування виробів, що не мають спеціальних пристосувань для строповки, шляхом створення конструкції, що забезпечує надійну експлуатацію Заявлюваний транспортний пристрій, так як і ВІДОМІ, має траверсу у вигляді рами з сергами і стропи ВІДПОВІДНО ДО винаходу, пристрій додатково має піддон, форма якого подібна до геометричної форми траверси, зв'язаний, по меншій мірі, трьома стропами з траверсою, при цьому КІНЦІ строп закріплені на траверсі і ПІДДОНІ при допомозі пальців, що мають в середній частині кільцеву канавку, крім того, на траверсі установлений пристрій натягнення строп, а на ПІДДОНІ закріплені серги, в КІЛЬ КОСТІ, рівній сергам траверси, до того ж траверса і піддон мають упори, спрямовані назустріч одні другим Перелічені відрізняючі ознаки необхідні і достатні для досягнення технічного результату, а саме - пристрій додатково оснащений піддоном Таким чином виріб одержує нижню опору, - форма піддона подібна до геометричної форми траверси Це дозволяє виконувати роботи з виробами або обладнанням будь-якої форми круглої, квадратної, прямокутної, невизначеної, еліптичної і т д , 00 ю 00 ю 59858 - піддон звязании, по меншій мірі трьома стропами з траверсою, що забезпечує утримування виробу завдяки тертю і тиску між траверсою і виробом, і виробом і піддоном, - КІНЦІ строп закріплені на траверсі і ПІДДОНІ за допомогою пальців, що мають в середній частині кільцеву канавку Наявність пальця з канавкою при натягуванні строп створює фіксацію цього пальця Палець не випаде з отворів вух, так як для цього необхідно подолати натяг строп, на траверсі установлений гвинтовий пристрій Це дозволяє порівну розподілити навантаження на стропи і затиснути виріб, - на ПІДДОНІ закріплені серги, в КІЛЬКОСТІ рівній сергам траверси Таке рішення дозволяє переносити виріб як у вертикальному, так і в горизонтальному положенні, - траверса і піддон мають упори, спрямовані назустріч одні другим Наявність упорів дозволяє проводити роботи з великою гарантією безпеки, як в початковий період після установлення виробу на піддон, так і в наступних Перелічені відрізняючі ознаки заявлюваного транспортного пристрою перебувають в причинно наслідковому зв'язку, необхідні і достатні для досягнення технічного результату Транспортний пристрій, що заявляється, пояснюється кресленнями На фіг 1 зображений загальний вигляд На фіг 2 перетин А-А На фіг 3 зображений палець - фіксатор Заявлюваний транспортний пристрій має траверсу 1 у вигляді рами, зв'язаний з піддоном 2, по меншій мірі трьома гнучкими стропами 3, з петлями 4, при цьому, форма піддона зверху нагадує геометричну форму траверси 1 КІНЦІ строп З закріплені у вухах 5 на траверсі 1 і ПІДДОНІ 2 за допомогою пальців 6, що мають в середній частині кільцеву канавку 7, крім того, на траверсі 1 установлений гвинтовий пристрій 8 для натягування строп 3 Траверса 1 і піддон 2 мають упори 9, спрямовані назустріч одні другим Для піднімання і переміщення пристрою краном (на фіг не показано), і на траверсі 1, і на ПІДДОНІ 2 закріплені серги 10, в КІЛЬКОСТІ, рівній сергам траверси Транспортний пристрій працює так На виріб, наприклад циліндричної форми, установлений на ПІДДОНІ 2 між упорами 9, опускають траверсу з упорами 9 і установлюють її так, що виріб розміщується між упорами 9 Після цього петлі 4 строп 3 заводять між вухами 5 траверси 1 і піддона 2 і в їх отвори вставляють пальці 6 Далі, гвинтовими пристроями 8 натягують стропи 3 Попадаючи в кільцеві канавки 7 пальців 6, стропи З фіксують пальці 6 Таким чином, ліквідується самовипадання пальців 6 Крім того, натягом строп З виріб затискується піддоном 2 і траверсою 1 Після виконання указаних дій, пристрій з виробом піднімають краном, зачепивши стропами за серги 10 траверси Таким чином виріб перемішується у вертикальному положенні Для переміщення виробу в горизонтальному положенні, пристрій до крана чіпляють за серги 10, закріплені на траверсі 1 і ПІДДОНІ 2 Для підвищення надійності експлуатації і техніки безпеки, виріб фіксується упорами, установленими на траверсі 1 і ПІДДОНІ 2 Дане технічне рішення вирішує поставлену задачу і може використовуватись для виконання підйомно - транспортних робіт, пов'язаних з переміщенням виробів різної геометричної форми, що не мають пристосувань для стропування Транспортний пристрій простий по конструкції, не потребує спеціального обладнання і інструментів для виготовлення, зручний і надійний в користуванні 59858 Комп'ютерна верстка М Мацело Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
