Пристрій для термічної обробки коліс

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 59879

Опубліковано: 10.06.2011

Завантажити PDF файл.

Формула / Реферат

Пристрій для термічної обробки коліс, що містить електродвигун, варіатор, задню бабку, встановлені на станинах, гартівний бак з регулятором рівня води і спреєри, який відрізняється тим, що він має три спреєри, виконані у вигляді рядів сопел з кроком 10 мм уздовж ширини обода колеса і вихідним отвором 4 мм з подачею води під високим тиском, направленим по дотичній до кола колеса для видалення пароповітряної подушки, що утворюється, і інтенсивного охолоджування обода колеса.

Текст

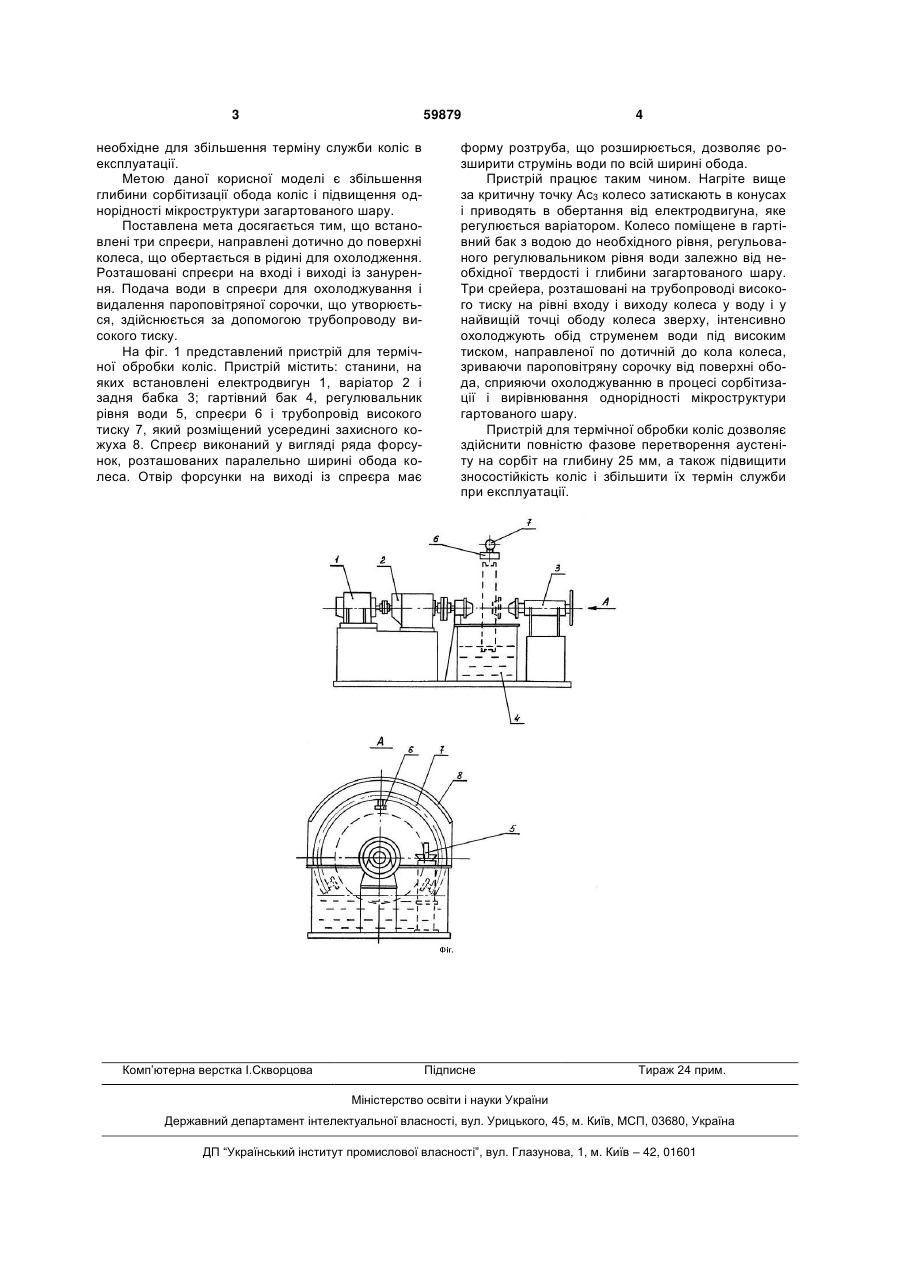

Пристрій для термічної обробки коліс, що містить електродвигун, варіатор, задню бабку, вста 3 59879 необхідне для збільшення терміну служби коліс в експлуатації. Метою даної корисної моделі є збільшення глибини сорбітизації обода коліс і підвищення однорідності мікроструктури загартованого шару. Поставлена мета досягається тим, що встановлені три спреєри, направлені дотично до поверхні колеса, що обертається в рідині для охолодження. Розташовані спреєри на вході і виході із занурення. Подача води в спреєри для охолоджування і видалення пароповітряної сорочки, що утворюється, здійснюється за допомогою трубопроводу високого тиску. На фіг. 1 представлений пристрій для термічної обробки коліс. Пристрій містить: станини, на яких встановлені електродвигун 1, варіатор 2 і задня бабка 3; гартівний бак 4, регулювальник рівня води 5, спреєри 6 і трубопровід високого тиску 7, який розміщений усередині захисного кожуха 8. Спреєр виконаний у вигляді ряда форсунок, розташованих паралельно ширині обода колеса. Отвір форсунки на виході із спреєра має Комп’ютерна верстка І.Скворцова 4 форму розтруба, що розширюється, дозволяє розширити струмінь води по всій ширині обода. Пристрій працює таким чином. Нагріте вище за критичну точку Ас3 колесо затискають в конусах і приводять в обертання від електродвигуна, яке регулюється варіатором. Колесо поміщене в гартівний бак з водою до необхідного рівня, регульованого регулювальником рівня води залежно від необхідної твердості і глибини загартованого шару. Три срейера, розташовані на трубопроводі високого тиску на рівні входу і виходу колеса у воду і у найвищій точці ободу колеса зверху, інтенсивно охолоджують обід струменем води під високим тиском, направленої по дотичній до кола колеса, зриваючи пароповітряну сорочку від поверхні обода, сприяючи охолоджуванню в процесі сорбітизації і вирівнювання однорідності мікроструктури гартованого шару. Пристрій для термічної обробки коліс дозволяє здійснити повністю фазове перетворення аустеніту на сорбіт на глибину 25 мм, а також підвищити зносостійкість коліс і збільшити їх термін служби при експлуатації. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
