Електрокоагулятор

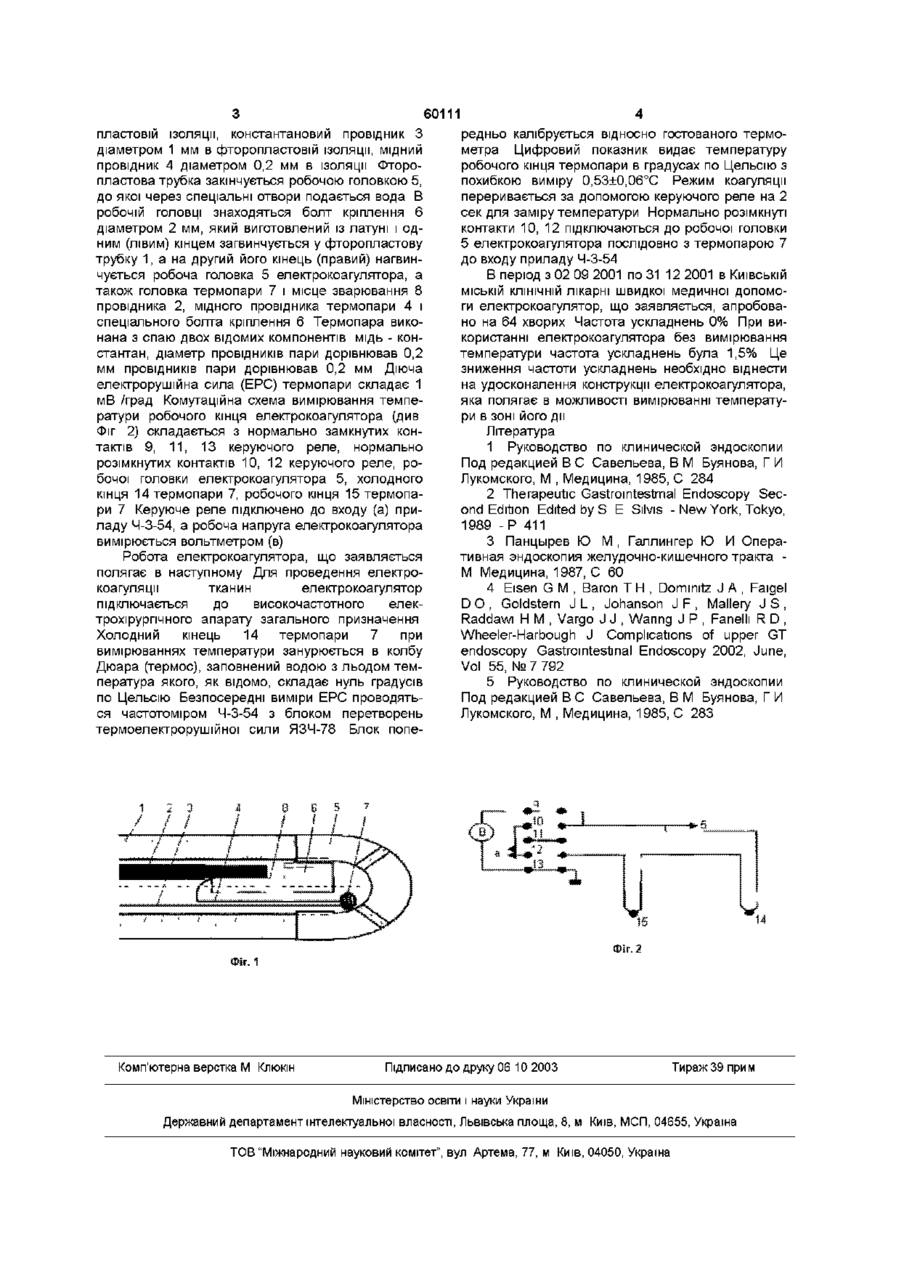

Електрокоагулятор, що включає катетер у вигляді фторопластової трубки, через яку проходить провідник, сполучений з джерелом струму високої частоти, на дистальному КІНЦІ трубки розміщена робоча головка з каналами для підведення води, який відрізняється тим, що катетер додатково містить термопару, що входить в робочу головку і підключена до схеми вимірювання температури та до провідника електрокоагулятора, яка б дозволяла контролювати температуру в МІСЦІ електрокоагуляції Технічний результат, що досягається винаходом, буде полягати в зниженні частоти ускладнень електрокоагуляції та підвищення її ефективності Поставлена задача вирішується тим, що у відомому електрокоагуляторі, що включає катетер у вигляді фторопластової трубки, через яку проходить провідник, сполучений з джерелом струму високої частоти, на дистальному КІНЦІ катетера розміщена робоча головка з каналами для підведення води, згідно винаходу, катетер додатково містить термопару, що входить в робочу головку і підключена до схеми вимірювання температури і до провідника ВІДМІННОЮ особливістю електрокоагулятора, що заявляється, є те, що він містить термопару, що входить в робочу головку і підключена до схеми вимірювання температури і до провідника Це дозволяє контролювати температуру і тим самим забезпечує зниження частоти ускладнень електрокоагуляції За доступними літературними даними електрокоагулятор такої конструкції не відомий Сутність винаходу пояснюється схематичними малюнками, на яких представлено на фіг 1 загальна схема розташування елементів робочої головки електрокоагулятора, на фіг 2 комутаційна схема вимірювання температури робочої головки електрокоагулятора Електрокоагулятор, що заявляється (див Фіг 1), складається з фторопластової трубки 1, ЗОВНІШНІЙ діаметр складає 2,2 мм, внутрішній 1,6 мм Всередині трубки проходять мідний посріблений провідник 2 діаметром 1 мм у фторо О (О 60111 пластовій ізоляції, константановий провідник З діаметром 1 мм в фторопластовій ізоляції, мідний провідник 4 діаметром 0,2 мм в ізоляції Фторопластова трубка закінчується робочою головкою 5, до якої через спеціальні отвори подається вода В робочій головці знаходяться болт кріплення 6 діаметром 2 мм, який виготовлений із латуні і одним (лівим) кінцем загвинчується у фторопластову трубку 1, а на другий його кінець (правий) нагвинчується робоча головка 5 електрокоагулятора, а також головка термопари 7 і місце зварювання 8 провідника 2, мідного провідника термопари 4 і спеціального болта кріплення 6 Термопара виконана з спаю двох відомих компонентів мідь - константан, діаметр провідників пари дорівнював 0,2 мм провідників пари дорівнював 0,2 мм Діюча електрорушійна сила (ЕРС) термопари складає 1 мВ /град Комутаційна схема вимірювання температури робочого кінця електрокоагулятора (див Фіг 2) складається з нормально замкнутих контактів 9, 11, 13 керуючого реле, нормально розімкнутих контактів 10, 12 керуючого реле, робочої головки електрокоагулятора 5, холодного кінця 14 термопари 7, робочого кінця 15 термопари 7 Керуюче реле підключено до входу (а) приладу 4-3-54, а робоча напруга електрокоагулятора вимірюється вольтметром (в) Робота електрокоагулятора, що заявляється полягає в наступному Для проведення електрокоагуляції тканин електрокоагулятор підключається до високочастотного електрохірурпчного апарату загального призначення Холодний кінець 14 термопари 7 при вимірюваннях температури занурюється в колбу Дюара (термос), заповнений водою з льодом температура якого, як відомо, складає нуль градусів по Цельсію Безпосередні виміри ЕРС проводяться частотоміром 4-3-54 з блоком перетворень термоелектрорушійної сили ЯЗЧ-78 Блок попе редньо калібрується відносно гостованого термометра Цифровий показник видає температуру робочого кінця термопари в градусах по Цельсію з похибкою виміру 0,53±0,06°С Режим коагуляції переривається за допомогою керуючого реле на 2 сек для заміру температури Нормально розімкнуті контакти 10, 12 підключаються до робочої головки 5 електрокоагулятора послідовно з термопарою 7 до входу приладу 4-3-54 В період з 02 09 2001 по 31 12 2001 в Київській МІСЬКІЙ КЛІНІЧНІЙ лікарні швидкої медичної допомо ги електрокоагулятор, що заявляється, апробовано на 64 хворих Частота ускладнень 0% При використанні електрокоагулятора без вимірювання температури частота ускладнень була 1,5% Це зниження частоти ускладнень необхідно віднести на удосконалення конструкції електрокоагулятора, яка полягає в можливості вимірюванні температури в зоні його дії Література 1 Руководство по клинической эндоскопии Под редакцией В С Савельева, В М Буянова, Г И Лукомского, М , Медицина, 1985, С 284 2 Therapeutic Gastrointestmal Endoscopy Second Edition Edited by S E Silvis - New York, Tokyo, 1989 -P 411 3 Панцырев Ю M , Галлингер Ю И Оперативная эндоскопия желудочно-кишечного тракта М Медицина, 1987, С 60 4 Eisen G М , Baron Т Н , Dommitz J А , Faigel D О , Goldstern J L , Johanson J F , Mallery J S , Raddawi H M , Vargo J J , Waring J P , Fanelh R D , Wheeler-Harbough J Complications of upper GT endoscopy Gastrointestinal Endoscopy 2002, June, Vol 55, № 7 792 5 Руководство по клинической эндоскопии Под редакцией В С Савельева, В М Буянова, Г И Лукомского, М , Медицина, 1985, С 283 ЗІГ.1 Комп'ютерна верстка М Клюкш Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
